Zeichnen einfache geometrische Figuren auf dem TFT-Display mit Pi Pico W

Posted on 5. September 202229. April 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du geometrische Figuren am Raspberry Pi Pico W auf einem TFT-Display zeichnen bzw. programmieren kannst.

Zeichnen einfache geometrische Figuren auf dem TFT-Display mit Pi Pico W
Zeichnen einfache geometrische Figuren auf dem TFT-Display mit Pi Pico W

In meinem letzten Beitrag Raspberry Pi Pico W mit TFT Display habe ich dir bereits gezeigt, wie du dieses TFT-Display an den Pi Pico anschließen und einen Text ausgeben kannst. Hier soll es nun darum gehen wie du Kreise, Rechtecke usw. zeichnen kannst.

  • Rückblick
    • Anschluss des TFT-Displays per SPI an den Raspberry Pi Pico W
  • Zeichnen von geometrischen Figuren
    • Linie
    • Kreise
    • gefüllter Kreis
    • Rechteck
    • Quadrate

Rückblick

Für diesen Beitrag verwende ich das Modul ILI9431 vom Git Hub Repository https://github.com/jeffmer/micropython-ili9341 dieses habe ich um einige Funktionen erweitert und als Fork, ebenso auf GitHub unter https://github.com/StefanDraeger/micropython-ili9341 veröffentlicht. Du kannst dir dieses recht einfach als ZIP-Datei herunterladen und auf dem Computer entpacken.

Label auf dem GitHub Repository
Label auf dem GitHub Repository

Wie du dieses Modul auf dem Pi Pico W einrichtest und Text anzeigen kannst, habe ich dir im YouTube Video Raspberry Pi Pico W – TFT-Display via SPI anschließen und programmieren gezeigt.

Anschluss des TFT-Displays per SPI an den Raspberry Pi Pico W

Das Display wird wie folgt am Pi Pico / Pi Pico W angeschlossen:

TFT-DisplayRaspberry Pi Pico / Pico W
GNDGND
VCCVBUS
SCKGP6
SDAGP7
RESGP14
RSGP15
CSGP16
LED_A3v3(OUT)
Anschluss eines TFT-Displays per SPI an den Raspberry Pi Pico / Pico W

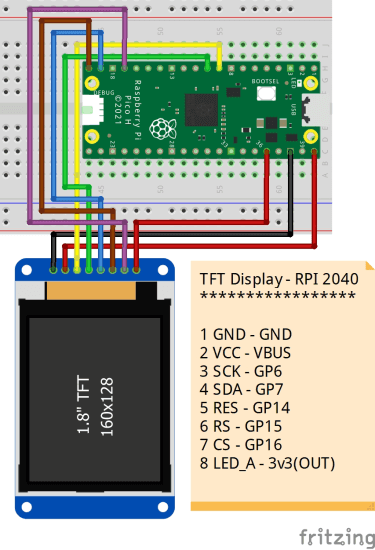

Anschluss eines TFT Displays via SPI an den Raspberry Pi Pico
Anschluss eines TFT Displays via SPI an den Raspberry Pi Pico

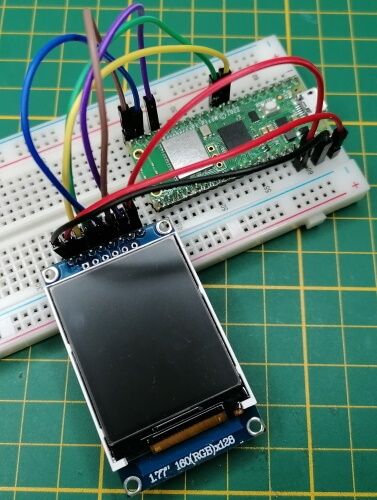

Schaltung - RP2040 mit TFT Display
Schaltung – RP2040 mit TFT Display

Zeichnen von geometrischen Figuren

Mit dem hier verwendeten Modul können von Hause aus nicht direkt einfache geometrische Figuren gezeichnet werden. Das Modul bietet lediglich die Funktion zum Zeichnen eines Punktes, gefülltes Rechteck sowie eines Textes. Mit der Funktion zum Zeichnen eines Punktes / Pixels können wir uns jedoch die Funktionen für Kreise, Rechtecke etc. selber programmieren, was wir hier nun machen wollen.

Wenn du die erweiterte Version von meinem GitHub Repository verwendest, dann hast du die nachfolgenden Funktionen bereits enthalten!

Zeichnen von einfachen geometrischen Figuren am Raspberry Pi Pico W auf einem TFT-Display
Dieses Video auf YouTube ansehen.

Natürlich könnten wir auch ein Modul von Adafruit verwenden und hätten somit diese Funktionen onboard, aber das wäre ja zu einfach 🙂

Linie

Die Logik zum Zeichnen einer Linie habe ich mir aus dem Wiki Artikel Line drawing algorithm entnommen.

def draw_line(self, x0, y0, x1, y1, color):
        dx = x1 - x0
        dy = y1 - y0
        for x in range(x0, x1):
            y = y1 + dy * (x - x1) / dx
            self.pixel(int(x), int(y), color)

Kreise

Die Funktion, wie man einen Kreis zeichnet, habe ich mir vom Blog „Hello Raspberry Pi“ kopiert.

    def draw_circle(xpos0, ypos0, rad, color):
        x = rad - 1
        y = 0
        dx = 1
        dy = 1
        err = dx - (rad << 1)
        while x >= y:
            display.pixel(xpos0 + x, ypos0 + y, color)
            display.pixel(xpos0 + y, ypos0 + x, color)
            display.pixel(xpos0 - y, ypos0 + x, color)
            display.pixel(xpos0 - x, ypos0 + y, color)
            display.pixel(xpos0 - x, ypos0 - y, color)
            display.pixel(xpos0 - y, ypos0 - x, color)
            display.pixel(xpos0 + y, ypos0 - x, color)
            display.pixel(xpos0 + x, ypos0 - y, color)
            if err <= 0:
                y += 1
                err += dy
                dy += 2
            if err > 0:
                x -= 1
                dx += 2
                err += dx - (rad << 1)

gefüllter Kreis

Für den gefüllten Kreis verwende ich die Funktion zum Zeichnen eines Kreises, jedoch wird dieser Kreis immer kleiner.

def draw_filled_circle(x, y, rad, color):
        for r in range(rad,0,-1):
            self.draw_circle(x, y, r, color)

Rechteck

Ein Rechteck hat eine unterschiedliche Höhe und Breite, daher müssen wir zwei Schleifen erzeugen, welche die Linien für die Höhe und die Breite zeichnen.

def draw_rectangle(x, y, width, height, color):
        for w in range(0, width):
            self.pixel(x+w, y, color)
            self.pixel(x+w, y+height, color)
        for h in range(0,height):
            self.pixel(x, y+h, color)
            self.pixel(x+width, y+h, color)

Quadrate

Ein Quadrat hat denselben Wert für Höhe & Breite, somit können wir mit der Funktion pixel aus dem Modul ili9341 an der Position X & Y in einer Farbe ein Pixel zeichnen.

		def draw_square(x, y, width, color):
			for w in range(0,width):
				display.pixel(x+w,y,color)
				display.pixel(x,y+w,color)
				display.pixel(x+width,y+w,color)
				display.pixel(x+w,y+width,color)

Zuvor habe ich dir die Funktion gezeigt, wie du ein Rechteck zeichnest, ich hätte auch einfach einen Funktionsaufruf auf die Funktion „draw_rectangle“ erzeugen und dann denselben Wert für Höhe & Breite übergeben können, jedoch würde dieses bedeuten, dass zwei Schleifen ausgeführt werden, und somit ist man minimal performanter beim Zeichnen.

def draw_rectangle(x, y, width, height, color):
    for w in range(0, width):
        display.pixel(x+w, y, color)
        display.pixel(x+w, y+height, color)
    for h in range(0,height):
        display.pixel(x, y+h, color)
        display.pixel(x+width, y+h, color)

def draw_square(x, y,width, color):
	draw_rectangle(x, y, width, width, color)
