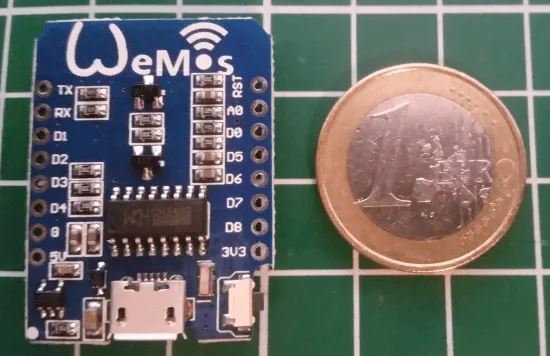

Wemos D1 mini - steuern von IR LED Spots

In diesem Beitrag möchte ich dir zeigen wie du einfache IR LED Spots per ESP8266
(Wemos D1 mini) steuern kannst.

Wie man das IR Remote Controller Shield am Wemos D1 mini programmiert habe ich dir bereits im gleichnamigen Beitrag Wemos D1 mini Shield: IR Controller gezeigt.

Bezug von IR LED Spots

Im örtlichen Mäc Geiz habe ich für 10 € 3 LED Spots von Grundig erworben welche per Infrarot gesteuert werden können.

Auf ebay.de findest du ähnliche Spots inkl. IR Fernbedienung im 6er-Set für 10 €* zzgl. Versandkosten.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

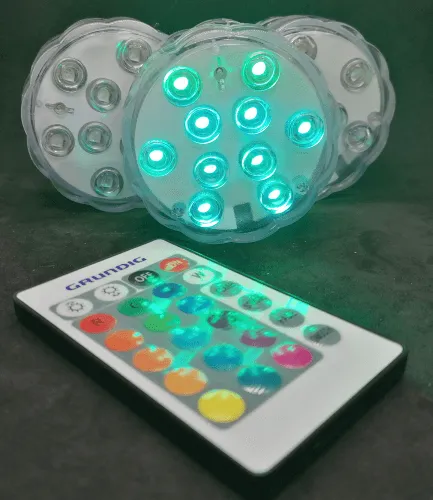

IR LED Spots von Grundig — IR Fernbedienung für Grundig LED Spots

Programmieren der IR LED Spots

Bevor wir wie IR LED Spots steuern können, müssen wir erst ermitteln welche Codes wir für die verschiedenen Funktionen senden müssen. Quasi müssen wir die beigelegte IR Fernbedienung auslesen.

Wenn diese Fernbedienung ausgelesen wurde, schreiben wir eine kleine Webseite, welche auf dem Mikrocontroller läuft und per Handy oder Tablet aufrufen können.

auslesen der IR Fernbedienung

Auf der Fernbedienung sind verschiedene Funktionen hinterlegt, welche ich zunächst auslesen möchte. Dazu nutze ich den Code aus dem Beitrag Wemos D1 mini Shield: IR Controller.

#include <Arduino.h>
#include <IRremoteESP8266.h>
#include <IRrecv.h>
#include <IRutils.h>

#define irReciverPin D4

IRrecv irrecv(irReciverPin);

decode_results results;

void setup() {
  Serial.begin(115200);
  irrecv.enableIRIn();
  while (!Serial)
    delay(50);
  Serial.println();
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.println(String(results.value, HEX));
    irrecv.resume();
  }
  delay(100);
}

Folgende Werte konnte ich ermitteln (diese Codes können von der jeweiligen Fernbedienung variieren):

Funktion	Hex-Code
AN	0xf7c03f
AUS	0xf740bf
„heller“	0xf700ff
„dunkler“	0xf7807f
FLASH	0xf7d02f
STROBE	0xf7f00f
FADE	0xf7c837
SMOTH	0xf7e817
R	0xf720df
G	0xf7a05f
B	0xf7609f
W	0xf7e01f

Farben von oben nach unten:

Funktion	HEX-Code
R1 – orange dunkel	0xf710ef
R2 – orange hell 2	0xf730cf
R3 – orange hell 1	0xf708f7
R4 – gelb	0xf728d7
G1 – grün	0xf7906f
G2 – blau hell 1	0xf7b04f
G3 – blau hell 2	0xf78877
G4 – blau hell 3	0xf7a857
B1 – blau dunkel	0xf750af
B2 – lila dunkel	0xf7708f
B3 – lila hell	0xf748b7
B4 – rosa	0xf76897

setzen einer Farbe per Code

Nachdem nun die Codes ermittelt wurden, möchte ich eine Farbe per Infrarot Modul absenden.

#include <Arduino.h>
#include <IRremoteESP8266.h>
#include <IRsend.h>

#define irSenderPin D3

IRsend irsend(irSenderPin);

void setup() {
  irsend.begin();
  Serial.begin(115200, SERIAL_8N1, SERIAL_TX_ONLY);
}

void loop() {
    //rot
    irsend.sendNEC(0xf720df);
    delay(1000);
    //gelb
    irsend.sendNEC(0xf728d7);
    delay(1000);
    //grün
    irsend.sendNEC(0xf7906f);
    delay(1000);
}

Hier nun ein kleines Video, welches die Ausführung des obigen Codes zeigt.

Eine Webseite mit Schaltflächen zum Steuern der LED Spots

Ein großer Vorteil des ESP8266 ist seine kompakte Bauweise und die verbaute Wi-Fi-Schnittstelle.

Für den Wemos D1 mini habe ich bereits einige Beiträge verfasst und dort auch gezeigt, wie du Sensordaten auf einer Webseite anzeigen lassen kannst.

HTML Grundgerüst für die „Wi-Fi Fernbedienung“

Wie man eine Farbe setzt habe ich dir nun gezeigt, nun möchte ich dir zeigen, wie du dir eine Wi-Fi-Fernbedienung erstellen kannst. Zunächst erstellen wir uns aber das HTML Grundgerüst, welches die Schaltflächen für jede Funktion unserer IR LED Spots bietet.

<html>
<title>Wi-Fi Fernbedienung</title>
<script type='text/javascript' src='https://progs.draeger-it.blog/wemosd1/irremotecontroller/jquery-3.6.0.min.js'></script>
<style>
  button {width:70px; height:35px;}
  .onbtn {background-color: red;}
  .offbtn {background-color: black; color:white;}
  .rbtn {background-color: #ff5353;}
  .gbtn {background-color: green;}
  .bbtn {background-color: blue;}
  .wbtn {background-color: white;}

  .r1btn {background-color:#e59600;}
  .r2btn {background-color:#ffb832;}
  .r3btn {background-color:#ffd37f;}
  .r4btn {background-color:#ffff31;}

  .g1btn {background-color:#03c03c;}
  .g2btn {background-color:#00bfff;}
  .g3btn {background-color:#0098cc;}
  .g4btn {background-color:#005f7f;}

  .b1btn {background-color:#2243B6;}
  .b2btn {background-color:#4B0082;}
  .b3btn {background-color:#5d198e;}
  .b4btn {background-color:#e5579f;}
</style>
<body>
<table style='margin:0 auto;'>
<tbody>
<tr>
<td><button type='button' class='onbtn' value='on'>ON</button></td>
<td><button type='button' class='offbtn' value='off'>OFF</button></td>
<td><button type='button' class='functionbtn' value='heller'>Heller</button></td>
<td><button type='button' class='functionbtn' value='dunkler'>Dunkler</button></td>
</tr>
<tr>
<td><button type='button' class='rbtn' value='red'>R</button></td>
<td><button type='button' class='gbtn' value='green'>G</button></td>
<td><button type='button' class='bbtn' value='blue'>B</button></td>
<td><button type='button' class='wbtn' value='white'>W</button></td>
</tr>
<tr>
<td><button type='button' class='r1btn' value='r1'>&nbsp;</button></td>
<td><button type='button' class='g1btn' value='g1'>&nbsp;</button></td>
<td><button type='button' class='b1btn' value='b1'>&nbsp;</button></td>
<td><button type='button' class='functionbtn' value='flash'>FLASH</button></td>
</tr>
<tr>
<td><button type='button' class='r2btn' value='r2'>&nbsp;</button></td>
<td><button type='button' class='g2btn' value='g2'>&nbsp;</button></td>
<td><button type='button' class='b2btn' value='b2'>&nbsp;</button></td>
<td><button type='button' class='functionbtn' value='strobe'>STROBE</button></td>
</tr>
<tr>
<td><button type='button' class='r3btn' value='r3'>&nbsp;</button></td>
<td><button type='button' class='g3btn' value='g3'>&nbsp;</button></td>
<td><button type='button' class='b3btn' value='b3'>&nbsp;</button></td>
<td><button type='button' class='functionbtn' value='fade'>FADE</button></td>
</tr>
<tr>
<td><button type='button' class='r4btn' value='r4'>&nbsp;</button></td>
<td><button type='button' class='g4btn' value='g4'>&nbsp;</button></td>
<td><button type='button' class='b4btn' value='b4'>&nbsp;</button></td>
<td><button type='button' class='functionbtn' value='smooth'>SMOOTH</button></td>
</tr>
</tbody>
</table>
<script>
	$( document ).ready(function() {
		$( 'button' ).click(function() {
			var value = $(this).attr('value');
			console.log(value);
			$.ajax({
				url: '/?action='+value
			}).done(function() {
				console.log('erfolgreich');
			});
		});
	});
</script>
</body>
</html>

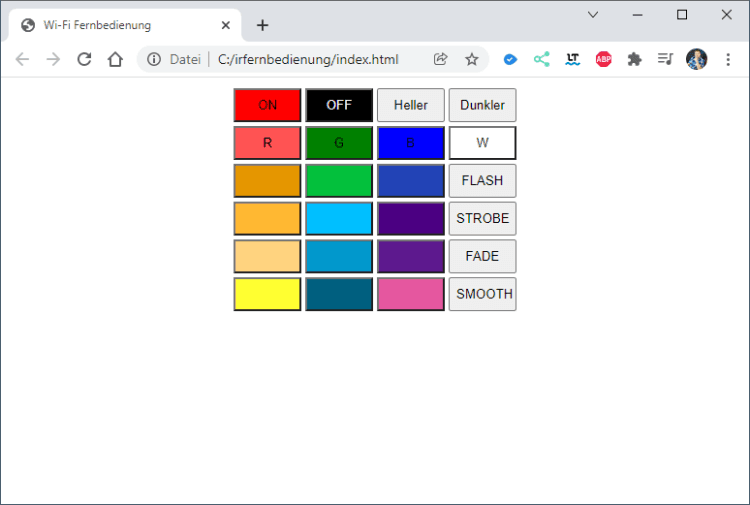

Hier nun die Ansicht im Browser Google Chrome:

Da wir in unserem HTML Code unnütze Leerzeichen und Zeilenumbrüche haben, welche unseren späteren Quellcode nur aufblähen würden, werde ich diese mit einem HTML Minifier Tool wie https://www.willpeavy.com/tools/minifier/ verschlanken.

<html><title>Wi-Fi Fernbedienung</title><script type='text/javascript' src='https://progs.draeger-it.blog/wemosd1/irremotecontroller/jquery-3.6.0.min.js'></script><style>button{width:70px; height:35px;}.onbtn{background-color: red;}.offbtn{background-color: black; color:white;}.rbtn{background-color: #ff5353;}.gbtn{background-color: green;}.bbtn{background-color: blue;}.wbtn{background-color: white;}.r1btn{background-color:#e59600;}.r2btn{background-color:#ffb832;}.r3btn{background-color:#ffd37f;}.r4btn{background-color:#ffff31;}.g1btn{background-color:#03c03c;}.g2btn{background-color:#00bfff;}.g3btn{background-color:#0098cc;}.g4btn{background-color:#005f7f;}.b1btn{background-color:#2243B6;}.b2btn{background-color:#4B0082;}.b3btn{background-color:#5d198e;}.b4btn{background-color:#e5579f;}</style><body><table style='margin:0 auto;'><tbody><tr><td><button type='button' class='onbtn' value='on'>ON</button></td><td><button type='button' class='offbtn' value='off'>OFF</button></td><td><button type='button' class='functionbtn' value='heller'>Heller</button></td><td><button type='button' class='functionbtn' value='dunkler'>Dunkler</button></td></tr><tr><td><button type='button' class='rbtn' value='red'>R</button></td><td><button type='button' class='gbtn' value='green'>G</button></td><td><button type='button' class='bbtn' value='blue'>B</button></td><td><button type='button' class='wbtn' value='white'>W</button></td></tr><tr><td><button type='button' class='r1btn' value='r1'>&nbsp;</button></td><td><button type='button' class='g1btn' value='g1'>&nbsp;</button></td><td><button type='button' class='b1btn' value='b1'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='flash'>FLASH</button></td></tr><tr><td><button type='button' class='r2btn' value='r2'>&nbsp;</button></td><td><button type='button' class='g2btn' value='g2'>&nbsp;</button></td><td><button type='button' class='b2btn' value='b2'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='strobe'>STROBE</button></td></tr><tr><td><button type='button' class='r3btn' value='r3'>&nbsp;</button></td><td><button type='button' class='g3btn' value='g3'>&nbsp;</button></td><td><button type='button' class='b3btn' value='b3'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='fade'>FADE</button></td></tr><tr><td><button type='button' class='r4btn' value='r4'>&nbsp;</button></td><td><button type='button' class='g4btn' value='g4'>&nbsp;</button></td><td><button type='button' class='b4btn' value='b4'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='smooth'>SMOOTH</button></td></tr></tbody></table><script>$( document ).ready(function(){$( 'button' ).click(function(){var value=$(this).attr('value');console.log(value);$.ajax({url: "/?action="+value}).done(function(){console.log("Fertig");});});});</script></body></html>

Programmieren in der Arduino IDE

Nachdem wir nun den HTML Code erstellt haben um bei einem Klick, auf einen Button, eine URL mit einem Parameter aufruft, möchte ich diesen Code nun in ein C/C++ Programm integrieren.

Ich habe bereits einige Programme geschrieben welche eine Webseite auf dem Wemos D1 mini integriert und mit Schaltflächen Aktionen ausführen lässt (LEDs, Relais, Sensoren schalten / auslesen).

Schritt 1 – aufbau einer Verbindung zum Wi-Fi Netzwerk & anzeigen der Fernbedienung

Im ersten Schritt wollen wir eine Verbindung zum lokalen Wi-Fi Netzwerk aufbauen und unsere zuvor erstellte „Fernbedienung“ im Browser anzeigen.

#include "htmlpage.h"
#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

const char* ssid = "abc"; //SSID aus dem Router
const char* password = "123"; //Passwort für den Zugang zum WLAN

ESP8266WebServer server(80); //Port auf welchem der Server laufen soll.

void setup() {
  Serial.begin(115200); //Baudrate für die Serielle Geschwindigkeit.
  delay(10); //10ms. Warten damit die Seriele Kommunikation aufgebaut wurde.
  Serial.print("Aufbau der Verbindung zu: "); //Ausgabe der SSID auf der Seriellen Schnittstelle.
  Serial.println(ssid);

  WiFi.begin(ssid, password); //Initialisieren der Wifi Verbindung.

  while (WiFi.status() != WL_CONNECTED) { //Warten bis die Verbindung aufgebaut wurde.
    delay(500);
    //Einen Punkt auf der Seriellen Schnittstelle ausgeben so das der Benutzer erkennt dass, das Sketch noch läuft.
    Serial.print(".");
  }
  //Bei erfolgreicher Verbindung wird der folgende Text ausgeben.
  Serial.print("Mit ");
  Serial.print(ssid);
  Serial.print("erfolgreich verbunden!");

  server.begin(); // Starten des Servers.
  Serial.println("Server gestartet"); //Ausgabe auf der Seriellen Schnittstelle das der Server gestartet wurde.

  // Ausgabe der IP Adresse
  Serial.print("Adresse : http://");
  Serial.print(WiFi.localIP());
  Serial.println("/");

  server.on("/", callHandleAction);
}

void callHandleAction() {
  for (int i = 0; i < server.args(); i++) {
    String parameterName = server.argName(i);
    String parameterValue = server.arg(i);
    Serial.println(parameterName);
    Serial.println(parameterValue);
  }

  server.send(200, "text/html", page);
}

void loop() {
  server.handleClient();
}

Datei „htmlpage.h“

String page = "<html><title>Wi-Fi Fernbedienung</title><script type='text/javascript' src='https://progs.draeger-it.blog/wemosd1/irremotecontroller/jquery-3.6.0.min.js'></script><style>button{width:70px; height:35px;}.onbtn{background-color: red;}.offbtn{background-color: black; color:white;}.rbtn{background-color: #ff5353;}.gbtn{background-color: green;}.bbtn{background-color: blue;}.wbtn{background-color: white;}.r1btn{background-color:#e59600;}.r2btn{background-color:#ffb832;}.r3btn{background-color:#ffd37f;}.r4btn{background-color:#ffff31;}.g1btn{background-color:#03c03c;}.g2btn{background-color:#00bfff;}.g3btn{background-color:#0098cc;}.g4btn{background-color:#005f7f;}.b1btn{background-color:#2243B6;}.b2btn{background-color:#4B0082;}.b3btn{background-color:#5d198e;}.b4btn{background-color:#e5579f;}</style><body><table style='margin:0 auto;'><tbody><tr><td><button type='button' class='onbtn' value='on'>ON</button></td><td><button type='button' class='offbtn' value='off'>OFF</button></td><td><button type='button' class='functionbtn' value='heller'>Heller</button></td><td><button type='button' class='functionbtn' value='dunkler'>Dunkler</button></td></tr><tr><td><button type='button' class='rbtn' value='red'>R</button></td><td><button type='button' class='gbtn' value='green'>G</button></td><td><button type='button' class='bbtn' value='blue'>B</button></td><td><button type='button' class='wbtn' value='white'>W</button></td></tr><tr><td><button type='button' class='r1btn' value='r1'>&nbsp;</button></td><td><button type='button' class='g1btn' value='g1'>&nbsp;</button></td><td><button type='button' class='b1btn' value='b1'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='flash'>FLASH</button></td></tr><tr><td><button type='button' class='r2btn' value='r2'>&nbsp;</button></td><td><button type='button' class='g2btn' value='g2'>&nbsp;</button></td><td><button type='button' class='b2btn' value='b2'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='strobe'>STROBE</button></td></tr><tr><td><button type='button' class='r3btn' value='r3'>&nbsp;</button></td><td><button type='button' class='g3btn' value='g3'>&nbsp;</button></td><td><button type='button' class='b3btn' value='b3'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='fade'>FADE</button></td></tr><tr><td><button type='button' class='r4btn' value='r4'>&nbsp;</button></td><td><button type='button' class='g4btn' value='g4'>&nbsp;</button></td><td><button type='button' class='b4btn' value='b4'>&nbsp;</button></td><td><button type='button' class='functionbtn' value='smooth'>SMOOTH</button></td></tr></tbody></table><script>$( document ).ready(function(){$( 'button' ).click(function(){var value=$(this).attr('value');console.log(value);$.ajax({url: '/?action='+value}).done(function(){console.log('erfolgreich');});});});</script></body></html>";

Hier nun ein kleines Video wo ich dir den ersten Stand unseres kleinen Programmes zeige. Zunächst wird eine Verbindung zum lokalen Wi-Fi Netzwerk aufgebaut. Aus der Konsole der Arduino IDE entnehme ich die IP-Adresse und trage diese in den Browser ein, auf der dann angezeigten Webseite werden die Aktionen per Ajax zum Mikrocontroller übertragen und ausgewertet.

Schritt 2 – mappen der Actions auf HEX-Codes

Im nächsten Schritt wollen wir nun die actions welche von der Webseite als Parameter gesendet werden auf die zuvor ausgelesenen HEX-Codes mappen.

Zunächst legen wir zu jeder möglichen aktion eine Variable mit dem entsprechenden HEX-Code der Fernbedienung an. Damit der eigentliche Code in der Arduino IDE übersichtlich bleibt habe ich dafür eine zusätzliche Datei mit dem Namen „actions.h“ angelegt.

int on = 0xf7c03f;
int off = 0xf740bf;
int heller = 0xf700ff;
int dunkler = 0xf7807f;
int red = 0xf720df;
int green = 0xf7a05f;
int blue = 0xf7609f;
int white = 0xf7e01f;
int r1 = 0xf710ef;
int g1 = 0xf7906f;
int b1 = 0xf750af;
int flash = 0xf7d02f;
int r2 = 0xf730cf;
int g2 = 0xf7b04f;
int b2 = 0xf7708f;
int strobe = 0xf7f00f;
int r3 = 0xf708f7;
int g3 = 0xf78877;
int b3 = 0xf748b7;
int fade = 0xf7c837;
int r4 = 0xf728d7;
int g4 = 0xf7a857;
int b4 = 0xf76897;
int smooth = 0xf7e817;

Nun muss man noch einige If-Bedingungen hinzufügen um die HEX-Codes bei bestimmten Actions zu senden.

void callHandleAction() {
  for (int i = 0; i < server.args(); i++) {
    String parameterName = server.argName(i);
    String parameterValue = server.arg(i);
    Serial.println("parameterName:"+parameterName);
    Serial.println("parameterValue:-->"+parameterValue+"<--");
    if (parameterValue == "on") {
      irsend.sendNEC(on,32);
    } else if (parameterValue == "off") {
      irsend.sendNEC(off,32);
      Serial.println("drin off");
    } else if(parameterValue == "red"){
       irsend.sendNEC(red,32);
    } else if(parameterValue == "green"){
       irsend.sendNEC(green,32);
    } else if(parameterValue == "blue"){
       irsend.sendNEC(blue,32);
    } else if(parameterValue == "white"){
       irsend.sendNEC(0xf7e01f,32);
    } else if (parameterValue == "heller") {
      irsend.sendNEC(heller);
    } else if(parameterValue == "dunkler"){
       irsend.sendNEC(dunkler);
    } else if(parameterValue == "r1"){
       irsend.sendNEC(r1);
    } else if(parameterValue == "g1"){
       irsend.sendNEC(g1);
    } else if(parameterValue == "b1"){
       irsend.sendNEC(b1);
    } else if(parameterValue == "flash"){
       irsend.sendNEC(flash);
    } else if(parameterValue == "r2"){
       irsend.sendNEC(r2);
    } else if(parameterValue == "g2"){
       irsend.sendNEC(g2);
    } else if(parameterValue == "b2"){
       irsend.sendNEC(b2);
    } else if(parameterValue == "strobe"){
       irsend.sendNEC(strobe);
    } else if(parameterValue == "r3"){
       irsend.sendNEC(r3);
    } else if(parameterValue == "g3"){
       irsend.sendNEC(g3);
    } else if(parameterValue == "b3"){
       irsend.sendNEC(b3);
    } else if(parameterValue == "fade"){
       irsend.sendNEC(fade);
    } else if(parameterValue == "r4"){
       irsend.sendNEC(r4);
    } else if(parameterValue == "g4"){
       irsend.sendNEC(g4);
    } else if(parameterValue == "b4"){
       irsend.sendNEC(b4);
    } else if(parameterValue == "smooth"){
       irsend.sendNEC(smooth);
    }
    delay(250);
  }

Hier nun das Video in welchem ich dir zeige wie man mit der erstellten Webseite und dem Arduino Code die IR LED Spots steuern kann.

Download

Hier nun das gesamte Projekt zum einfachen Download.

Wemos D1 mini Projekt: IR Remot Controller – Website – IR LED Spots Herunterladen

4 thoughts on “Wemos D1 mini – steuern von IR LED Spots”

Klaus Timmerberg sagt:

29. Januar 2023 um 14:05 Uhr

Hallo, ich habe mir gerade dieses schöne Projekt angesehen und würde es gerne nachbauen .

Könnte ich auch mehrere LED Spots gleichzeitig ansteuern, bzw. wie steuere ich den LED Spot überhaupt an? Kann ich dafür ein IR LED Shield nutzen?
Ich habe schon nach einem Schaltplan gesucht – viel ist auf der Platine ja nicht verbaut ?

Ich bin noch im Anfang mit ESP8266 Basteleien …

MfG, Klaus

Antworten
1. Stefan Draeger sagt:

  29. Januar 2023 um 19:35 Uhr

  Hi,

  die hier verwendeten LED Spots reagieren alle auf das Signal, ich habe lediglich ein Spot in dem Video verwendet da es an Platz mangelte.
  Du benötigst neben dem ESP8266 noch ein Shield / Modul mit Infrarot Diode.

  Gruß,

  Stefan

  Antworten
  1. Klaus Timmerberg sagt:

    2. Februar 2023 um 17:24 Uhr

    Hi –

    ich habe das ganze ’nachgebaut‘ – die HEX-Codes meiner IR Remote habe ich ausgelesen und angepasst, aber die Website scheint die IR LEDs aber nicht anzusteuern – kann es sein, dass das
    script „https://progs.draeger-it.blog/wemosd1/irremotecontroller/jquery-3.6.0.min.js“ nicht erreichbar ist, bzw. wie muss ich es ‚einbauen‘?

    Gruß, Klaus

    Antworten
    1. Stefan Draeger sagt:

      2. Februar 2023 um 20:18 Uhr

      Hi,

      ja durch eine Änderung auf dem Server sind die Scripte umgezogen.
      Bitte ersetze die Adresse mit http://progs.ressourcen-draeger-it.de/wemosd1/irremotecontroller/jquery-3.6.0.min.js

      Gruß,

      Stefan

      Antworten
