Shelly 1PM Mini Gen3 in der Wechselschaltung: Einfache Installation und Einrichtung

Den Shelly 1PM Mini Gen3 habe ich dir bereits in diversen Beiträgen vorgestellt, in diesem möchte ich gerne darauf eingehen, wie dieser in einer Wechselschaltung installiert wird.

Shelly 1PM Mini Gen3 in der Wechselschaltung: Einfache Installation und Einrichtung

Dieses Video auf YouTube ansehen.

Inhaltsverzeichnis

• Wozu dient eine Wechselschaltung?
  • Vorteile einer Wechselschaltung
  • Nachteile einer Wechselschaltung
• Sicherheitsvorschriften beim Umgang mit hohen Spannungen
• Benötigte Ressourcen für die Wechselschaltung mit einem Shelly
• Aufbau einer Wechselschaltung mit dem Shelly 1PM Mini Gen3
  • Alternative mit einer Sparwechselschaltung
• Fazit

Wozu dient eine Wechselschaltung?

Eine Wechselschaltung ermöglicht es, eine Lampe oder ein anderes elektrisches Gerät von zwei verschiedenen Stellen aus ein- und auszuschalten. Diese Art von Schaltung wird häufig in Fluren, Treppenhäusern oder großen Räumen verwendet, wo es praktisch ist, das Licht von verschiedenen Punkten aus bedienen zu können.

Vorteile einer Wechselschaltung

1. Komfort: Du kannst das Licht von mehreren Stellen aus steuern, was besonders in längeren Fluren oder auf Treppenhäusern nützlich ist. Du kannst beispielsweise das Licht am Anfang des Flurs einschalten und am Ende wieder ausschalten.
2. Sicherheit: Die Möglichkeit, das Licht von mehreren Standorten aus zu bedienen, erhöht die Sicherheit, insbesondere in dunklen Bereichen. Du kannst das Licht einschalten, bevor du einen Bereich betrittst, und es nach Verlassen des Bereichs ausschalten.
3. Energieeffizienz: Durch die einfache Bedienung der Beleuchtung von verschiedenen Punkten aus wird es wahrscheinlicher, dass das Licht ausgeschaltet wird, wenn es nicht benötigt wird, was Energie spart.

Nachteile einer Wechselschaltung

1. Komplexität der Verkabelung: Eine Wechselschaltung ist komplexer zu installieren als eine einfache Ein-/Aus-Schaltung. Es sind mehr Drähte und Verbindungen notwendig, was die Installation zeitaufwändiger und teurer machen kann.
2. Fehleranfälligkeit: Aufgrund der zusätzlichen Schalter und Verkabelung kann es schwieriger sein, Fehler zu diagnostizieren und zu beheben. Bei einem Problem musst du möglicherweise mehrere Schalter und Verbindungen überprüfen, um die Ursache zu finden.
3. Platzbedarf: Die zusätzlichen Schalter und Kabel können mehr Platz in den Schalterdosen und Verteilerdosen beanspruchen. In einigen Fällen kann es notwendig sein, größere Dosen oder zusätzliche Kabelkanäle zu verwenden.

Sicherheitsvorschriften beim Umgang mit hohen Spannungen

Den Shelly 1PM Mini Gen3 schließen wir an 230V Wechselstrom an. Wenn du diese Schaltung nachbauen möchtest, dann bitte befolge die nachfolgenden Sicherheitsvorschriften für den Umgang mit hohen Spannungen.

1. Sicherheit vorrangig: Strom kann gefährlich sein. Achte auf deine Sicherheit und die von anderen.
2. Strom abschalten: Vor Arbeiten an elektrischen Anlagen den Strom ausschalten.
3. Isolierung nutzen: Verwende isolierte Werkzeuge und berühre keine blanken Leitungen.
4. Trockene Hände: Arbeite nur mit trockenen Händen an elektrischen Geräten.
5. Kinder fernhalten: Halte Kinder von Stromquellen fern, um Unfälle zu verhindern.
6. Professionelle Hilfe: Bei Unsicherheit oder komplexen Arbeiten hole fachkundige Unterstützung.

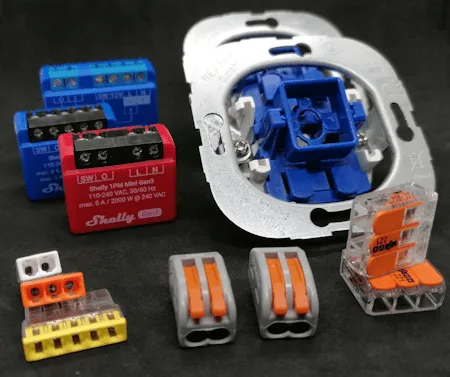

Benötigte Ressourcen für die Wechselschaltung mit einem Shelly

Für den Aufbau einer Wechselschaltung benötigen wir:

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

** Die Installationskabel bekommst du im örtlichen Baumarkt recht günstig.

Ich empfehle dir die originalen Wagoklemmen, diese sind etwas teurer aber halten bei kleinen Kabelquerschnitten deutlich besser.

Aufbau einer Wechselschaltung mit dem Shelly 1PM Mini Gen3

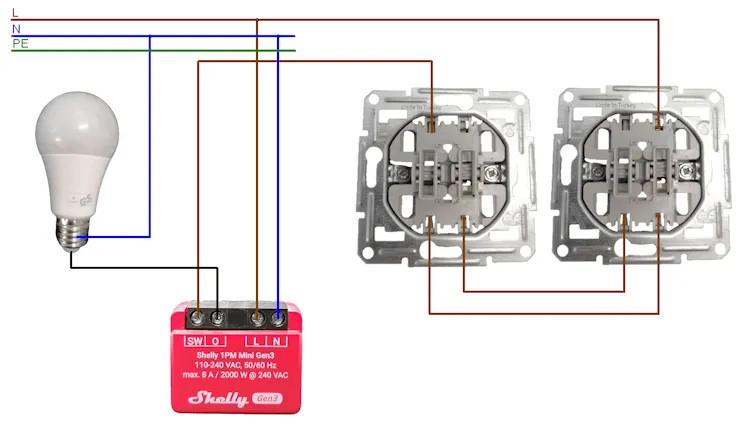

Bauen wir nun die Schaltung wie in der nachfolgenden Grafik auf.

Beim rechten Wechselschalter ist der Leiter (L) angeschlossen. Die beiden äußeren und die beiden inneren Kontakte der Schalter sind kreuzweise miteinander verbunden, um die Wechselschaltung zu ermöglichen.

Der Ausgang des linken Wechselschalters ist mit dem SW-Eingang des Shelly verbunden.

Der Shelly 1PM Mini Gen3 ist folgendermaßen angeschlossen:

• Der SW-Eingang des Shelly ist mit dem Ausgang des linken Wechselschalters verbunden.
• Der O-Ausgang des Shelly ist mit der Lampe verbunden.
• Der L-Anschluss des Shelly ist mit dem Leiter (L) verbunden.
• Der N-Anschluss des Shelly ist mit dem Neutralleiter (N) verbunden.

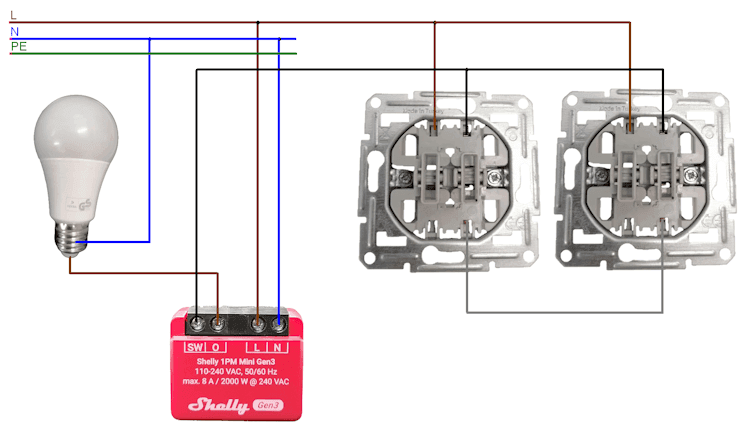

Alternative mit einer Sparwechselschaltung

Mit einer Sparwechselschaltung hast du jeweils eine Ader, welche ständig Strom führt, von dieser kannst du wiederum eine Steckdose abzweigen, somit bist du bei der Installation etwas flexibler.

Fazit

Die Wechselschaltung mit dem Shelly 1 PM Mini Gen3 war schnell und unkompliziert aufgebaut. Neben der traditionellen Funktionalität der Wechselschaltung bietet der Shelly zusätzlichen Komfort, indem er die Steuerung der Lampe über die Shelly-App ermöglicht. Besonders praktisch ist die Integration mit Amazon Alexa, wodurch die Lampe nun auch per Sprachbefehl gesteuert werden kann. Diese Kombination aus einfacher Installation und erweiterter Steuerung macht dein Smart Home noch komfortabler und effizienter.
