DS1302 RTC mit SPI-Schnittstelle: So programmierst du die Echtzeituhr am Arduino

Posted on 6. November 20246. November 2024 by Stefan Draeger

In diesem Beitrag möchte ich dir die RTC DS1302 vorstellen und zeigen, wie diese am Arduino programmiert wird.

DS1302 RTC mit SPI-Schnittstelle: So programmierst du die Echtzeituhr am Arduino
Dieses Video auf YouTube ansehen.

Dieser Beitrag soll als Grundlage für kommende Beiträge zum betrieb einer RTC vom Typ DS1302 dienen und daher zunächst erläutern, wie diese am Arduino angeschlossen und via SPI programmiert wird.

Inhaltsverzeichnis

  • Wozu dient eine RealTimeClock?
  • Aufbau der Schaltung am Arduino Mikrocontroller
    • Maker Nano zur Programmierung
  • Programmieren der RTC DS1302 in der Arduino IDE

Wozu dient eine RealTimeClock?

Eine RealTimeClock (RTC) dient dazu, die genaue Uhrzeit und das Datum auch dann beizubehalten, wenn das Hauptsystem ausgeschaltet ist. Sie ist besonders nützlich für Anwendungen, bei denen zeitgesteuerte Abläufe oder die Aufzeichnung zeitlicher Daten erforderlich sind, wie zum Beispiel in Datenloggern, zeitgesteuerten Schaltungen oder in Systemen, die nach einem Neustart sofort die aktuelle Zeit benötigen. Die RTC bleibt dank einer eigenen Batterie auch ohne Stromversorgung aktiv und liefert so kontinuierlich präzise Zeitinformationen.

Aufbau der Schaltung am Arduino Mikrocontroller

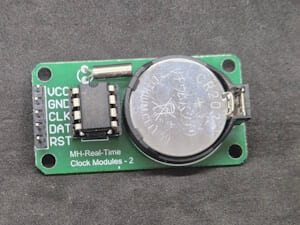

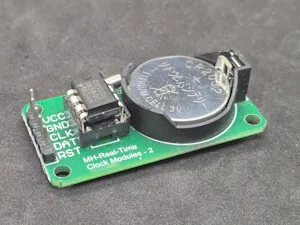

Die RTC DS1302 wird über die SPI-Schnittstelle mit dem Mikrocontroller verbunden. Im Gegensatz zur DS3132, die über I2C kommuniziert, benötigt die DS1302 lediglich einen zusätzlichen Draht.

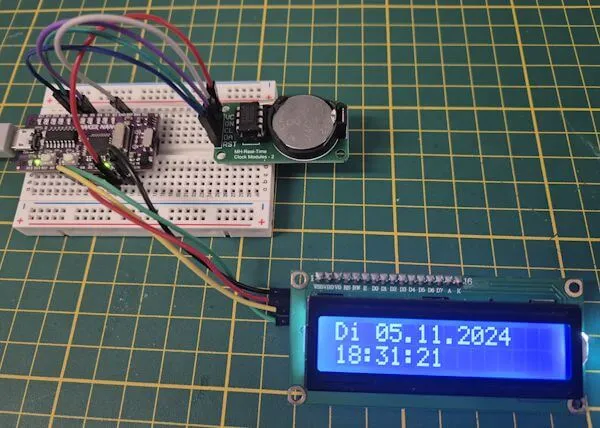

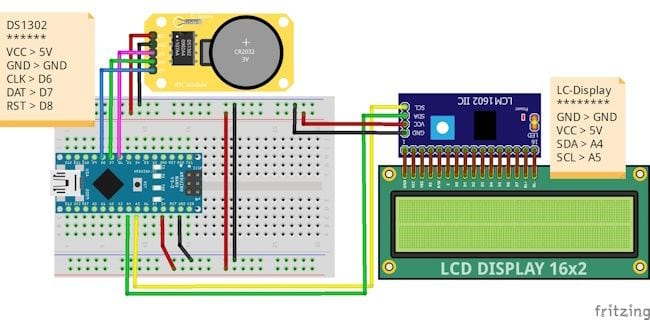

Schaltung - Arduino Nano V3 mit RTC DS1302 und LC-Display
Schaltung – Arduino Nano V3 mit RTC DS1302 und LC-Display

Für den Aufbau der Schaltung benötigst du:

  • einen Arduino Mikrocontroller*
  • ein USB-Datenkabel*
  • eine RTC DS1302*
  • ein LC-Display*, I2C, 16×2
  • acht Breadboardkabel*, 10 cm
  • ein 170 Pin Breadboard*

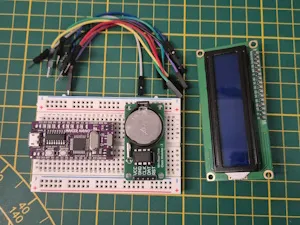

Bauteile für die Schaltung - RTC DS1302 am Mikrocontroller
Bauteile für die Schaltung – RTC DS1302 am Mikrocontroller

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Das kleine Breadboard benötigen wir, da beide Komponenten (RTC & LC-Display) mit 5V betrieben werden und der Mikrocontroller lediglich über einen 5V Ausgang verfügt. In meinem Fall habe ich ein 400 Pin Breadboard genutzt, auf welchen ich den Mikrocontroller gesteckt habe.

Maker Nano zur Programmierung

Für diesen Beitrag verwende ich den kleinen Maker Nano dieser bietet einige coole Features. Wenn du mehr über diesen erfahren möchtest, dann schaue einmal in den Beitrag Vorstellung des Maker Nano von Cytron.

Du kannst aber auch einen herkömmlichen Arduino Nano oder Arduino UNO verwenden, der Code und der Aufbau funktionieren hier reibungslos.

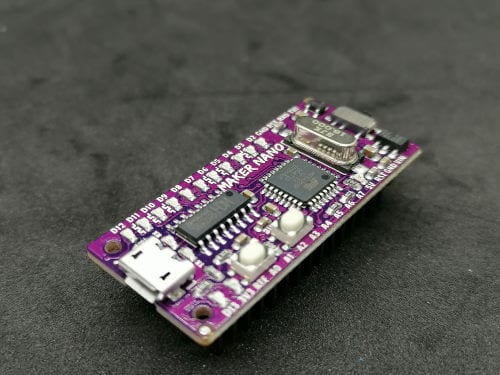

Maker Nano von Cytron
Maker Nano von Cytron

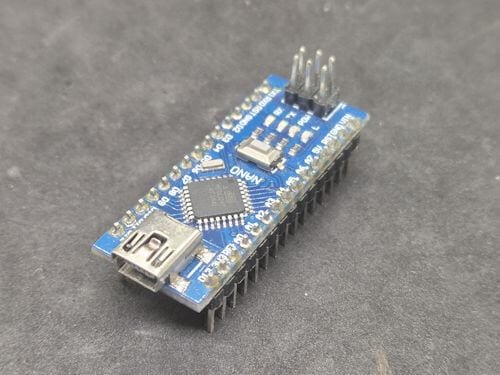

Arduino Nano V3
Arduino Nano V3

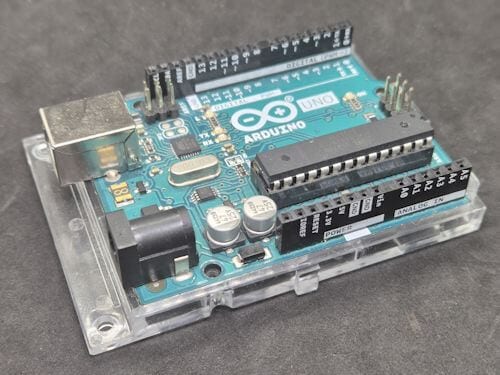

Arduino UNO R3
Arduino UNO R3

Programmieren der RTC DS1302 in der Arduino IDE

Für die Programmierung der RTC DS1302 nutzen wir die einfache Bibliothek VirtuabotixRTC welche du vom GitHub Repository chrisfryer78 / ArduinoRTClibrary als ZIP-Datei herunterladen kannst.

Wie du eine ZIP-Bibliothek in die Arduino IDE integrierst, habe ich dir bereits im Beitrag Arduino IDE, Einbinden einer Bibliothek ausführlich erläutert.

Programm: RTC DS1302 mit LC-Display am ArduinoHerunterladen
// Importieren der Bibliothek
// zum ansteuern der RTC DS1302
#include <virtuabotixRTC.h>

// Importieren der Bibliothek
// zum ansteuern eines LC-Displays
#include <LiquidCrystal_I2C.h>

// Initialisierung des LC-Displays
// (I2C Adresse: 0x27, 20 Zeichen, 2 Zeilen)
LiquidCrystal_I2C lcd(0x27, 20, 2);

// Initialisierung des Objektes für die RTC
#define CLK 6
#define DAT 7
#define RST 8
virtuabotixRTC rtcDS1302(CLK, DAT, RST);

// Array mit den Wochentagen
String dayOfWeeks[] = { "Mo", "Di", "Mi", "Do", "Fr", "Sa", "So" };

void setup() {
  //beginn der seriellen Kommunikation mit 9600 baud
  Serial.begin(9600);
  // setzen des Zeitstempels, diese Zeile sollte einmalig ausgeführt werden
  // und beim erneuten Upload auskommentiert werden
  // Format: Sekunden, Minuten, Stunden, Tag der Woche, Tag im Monat, Monat, Jahr
  rtcDS1302.setDS1302Time(0, 30, 18, 2, 5, 11, 2024);

  // Initialisieren des Displays
  lcd.init();
  // aktivieren der Hintergrundbeleuchtung
  lcd.backlight();
}

void loop() {
  // Aktualisieren der RTC
  rtcDS1302.updateTime();

  // Ausgeben der Daten auf der seriellen Schnittstelle
  char zeit[30];
  sprintf(zeit, "%02d:%02d:%02d", rtcDS1302.hours, rtcDS1302.minutes, rtcDS1302.seconds);
  char datum[30];
  sprintf(datum, "%02d.%02d.%04d", rtcDS1302.dayofmonth, rtcDS1302.month, rtcDS1302.year);

  Serial.print(datum);
  Serial.print(" ");
  Serial.println(zeit);

  // löschen des Displays
  lcd.clear();
  // setzen der Cursorposition
  lcd.setCursor(0, 0);
  // schreiben des Wochentags
  // der Wochentag beginnt mit dem Index 1 jedoch das Array mit 0
  // daher wird dieser Wert um 1 reduziert
  lcd.print(dayOfWeeks[rtcDS1302.dayofweek - 1]);
  lcd.setCursor(3, 0);
  lcd.print(datum);
  lcd.setCursor(0, 1);
  lcd.print(zeit);

  // eine Pause von 1 Sekunde einlegen
  delay(1000);
}
