Calliope Mini – Wechselblinker mit Drehpotentiometer

Posted on 23. April 20233. Mai 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du einen Wechselblinker am Calliope Mini aufbaust und die Frequenz mit einem Drehpotentiometer steuerst.

Im letzten Beitrag Calliope Mini – LEDs mit Drehpotentiometer steuern habe ich dir bereits gezeigt, wie du die Helligkeit einer LED mit einem Drehpotentiometer am Calliope Mini steuern kannst.

  • Benötigte Ressourcen für den Aufbau der Schaltung
  • Aufbau des Calliope Mini
  • Aufbau der Schaltung und programmieren in MakeCode
  • Aufbau der Schaltung – Wechselblinker mit Drehpotentiometer am Calliope Mini
  • Programmieren in MakeCode
  • Download

Benötigte Ressourcen für den Aufbau der Schaltung

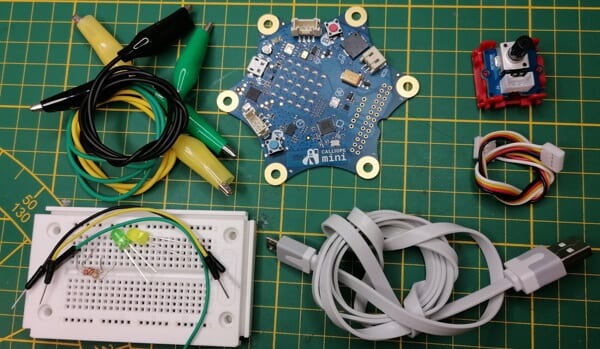

Für den Aufbau der Schaltung benötigst du:

  • einen Calliope Mini,
  • ein Micro-USB Datenkabel,
  • zwei 5 mm LEDs,
  • zwei 220 Ohm Widerstände,
  • ein Grove Drehpotentiometer Modul inkl. Grove Kabel,
  • drei Breadboardkabel (grün, gelb, schwarz), männlich – männlich, 10 cm,
  • drei Krokodilklemmen

Aufbau des Calliope Mini

Damit wir zunächst wissen, wo wir unsere Komponenten an den Mikrocontroller Calliope Mini anschließen können, schauen wir uns einmal den Aufbau an.

Du erkennst, dass dieser an den Ecken über zwei Pins für die Stromversorgung verfügt und vier Pins für den Anschluss von analogen / digitalen Sensoren / Aktoren.

Aufbau des Calliope Mini
Aufbau des Calliope Mini

Jedoch kann in der Programmierumgebung MakeCode nicht jeder Pin verwendet werden, somit müssen wir einen der beiden Grove Adapter verwenden.

In diesem Beispiel klemme ich den das Grove Drehpotentiometer Modul an den Grove Adapter beim Button B an und habe diesen somit mit dem Pin C16 verbunden.

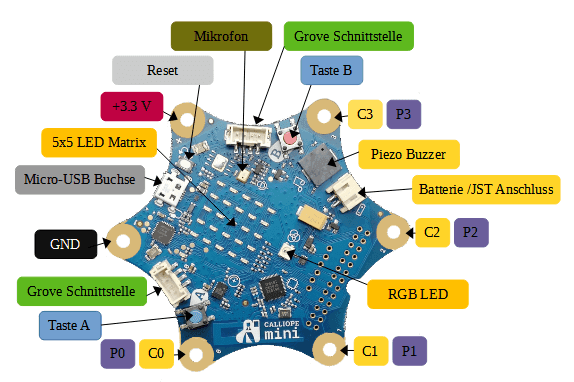

Pinout der Grove Schnittstellen am Calliope Mini 1.3
Pinout der Grove Schnittstellen am Calliope Mini 1.3

Aufbau der Schaltung und programmieren in MakeCode

Im nachfolgenden YouTube-Video zeige ich dir, wie du die Schaltung am Calliope Mini aufbaust und in MakeCode programmierst.

Calliope Mini - Wechselblinker mit Drehpotentiometer
Dieses Video auf YouTube ansehen.

Aufbau der Schaltung – Wechselblinker mit Drehpotentiometer am Calliope Mini

Bauen wir zunächst einmal die Schaltung wie folgt auf.

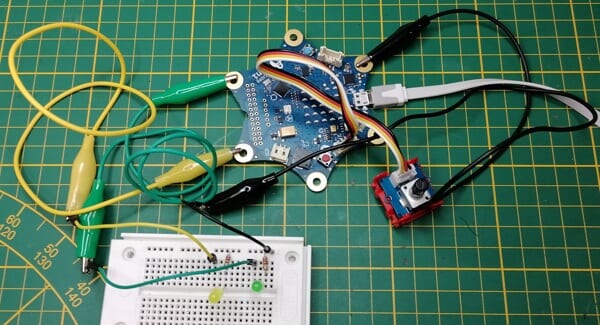

Schaltung - Calliope Mini mit Drehpoti zum steuern des Intervalls eines Wechselblinkers
Schaltung – Calliope Mini mit Drehpoti zum steuern des Intervalls eines Wechselblinkers

Aus der Grafik können wir nun folgenden Anschlussplan entnehmen:

BauteilCalliope Mini
LED, grünPin 1
LED, gelbPin 2
GND– / GND
DrehpotentiometerC16

Programmieren in MakeCode

sdfgsdg

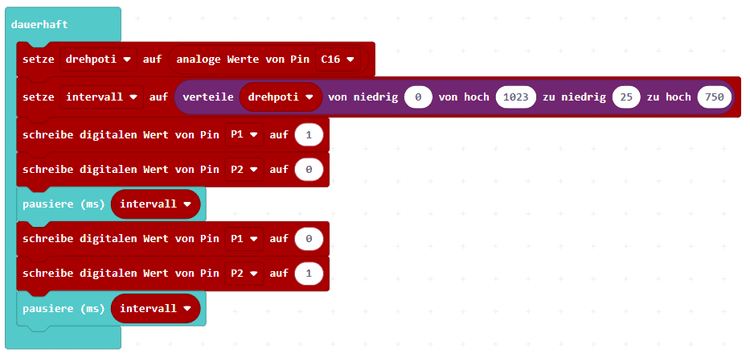

MakeCode - Calliope Mini, Wechselblinker mit Drehpotentiometer
MakeCode – Calliope Mini, Wechselblinker mit Drehpotentiometer

Download

Das kleine Projekt findest du hier nun als ZIP-Datei zum Download. Du musst lediglich die Datei entpacken und die HEX-Datei per Drag’n Drop auf deinen Mikrocontroller ziehen.

Calliope Mini – Wechselblinker mit DrehpotentiometerHerunterladen
