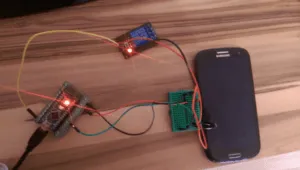

Um ein Relais per Handy fern zuschalten benötigt man einen Arduino und einen lichtempfindlichen Widerstand und natürlich das Relais.
Der „Rest“ ist einfache Schaltung und etwas Programmierung.
Es ist fast die gleiche Schaltung wie im Tutorial „Arduino Lektion 4: LED mit Fotowiderstand“ daher gehe ich auf den Schaltplan nicht besonders detailliert ein.
Benötigte Bauelemente
- 1x Lichtempfindlicher Widerstand
- 1x Relaisplatine
- 1x Arduino Nano
- 8x Breadboardkabel
- 1x Breadboard
- 2x Handy (Sender & Empfänger)
Der Quellcode
Für die Einstellung des Schwellwertes des lichtempfindlichen Widerstandes habe ich den Wert auf der seriellen Konsole ausgegeben. Ab der Arduino Version 1.6 ist der serielle Plotter implementiert welcher Zahlenwerte in einem Liniendiagramm darstellt und damit lässt sich dieser Wert einfach bestimmen.
int fotoZellePin = 2; // Bestimmt das der Lichtempfindliche Widerstand am Analogen Input A2 angeschlossen ist.
int relaisPin = 12; // Bestimmt das die LED an den Ausgang des PIN12 angeschlossen ist
int value = 0; // Bestimmt den aktuell gelesenen Wert
void setup() {
Serial.begin(9600); // Serielle kommunikation beginnen
pinMode(relaisPin, OUTPUT); //Setzt den Ausgang für das Relais.
}
void loop() {
int delayValue = 1000;
value = analogRead(fotoZellePin); // Ließt den Wert des Sensors vom Analogen PIN2
Serial.println(value); // Ausgabe des gelesenen Wertes von dem Lichtempfindlichen Widerstand, dieser Wert wird für die
// Einstellung der Empfindlichkeit benötigt.
if(value>400){ // Wenn Sie den Sensor sensibler haben möchten erhöhen Sie diesen Wert, oder verringern Sie diesen.
digitalWrite(relaisPin, LOW); // Relais anschalten.
delayValue = 10000; // Wert für die Pause auf 10 Sekunden setzen.
} else{
digitalWrite(relaisPin, HIGH); // Relais ausschalten.
}
delay(delayValue); //Pause
}
Das Video
Das Video ist relativ dunkel gehalten da der lichtempfindliche Widerstand jeden Schatten sonst wahrnimmt und dann es zu Fehlschaltungen kommen kann.
Normalerweise wäre diese Schaltung in einem geschlossenen Gehäuse und damit vor Licht von außen geschützt.
