Arduino Lektion 76: 0.91 Zoll OLED Display

Posted on 14. Dezember 20186. März 2024 by Stefan Draeger

In diesem Tutorial möchte ich das 0.91 Zoll (2,31 cm) OLED Display vorstellen.

0,91 Zoll OLED Display

Bezug

Das OLED Display gibt es auf ebay.de* für ca. 5 € inkl. Versandkosten zu kaufen.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

Technische Daten vom 0.91 Zoll OLED Display

  • Auflösung 128 x 32 Pixel
  • Abmaße (L x B x H) 43 mm x 12 mm x 3 mm
  • Betriebsspannung 3.3V bis 5V
  • Displayfarbe weiß oder blau
  • Controller SSD1306

Anschluss & Schaltung

Das OLED Display verfügt über vier Pins welche wie folgt angeschlossen werden:

Arduino Nano0,91″ OLED Display
GNDGND
5VVCC
A5SCL
A4SDA
Arduino NANO mit 0,91 Zoll OLED Display
Arduino NANO mit 0,91 Zoll OLED Display

Programmieren

externe Bibliotheken einbinden

Für den Betrieb des Displays verwende ich die Bibliothek SSD1306 von Adafruit, welche über den Bibliotheksverwalter installiert wird.

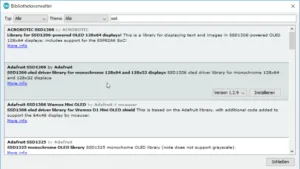

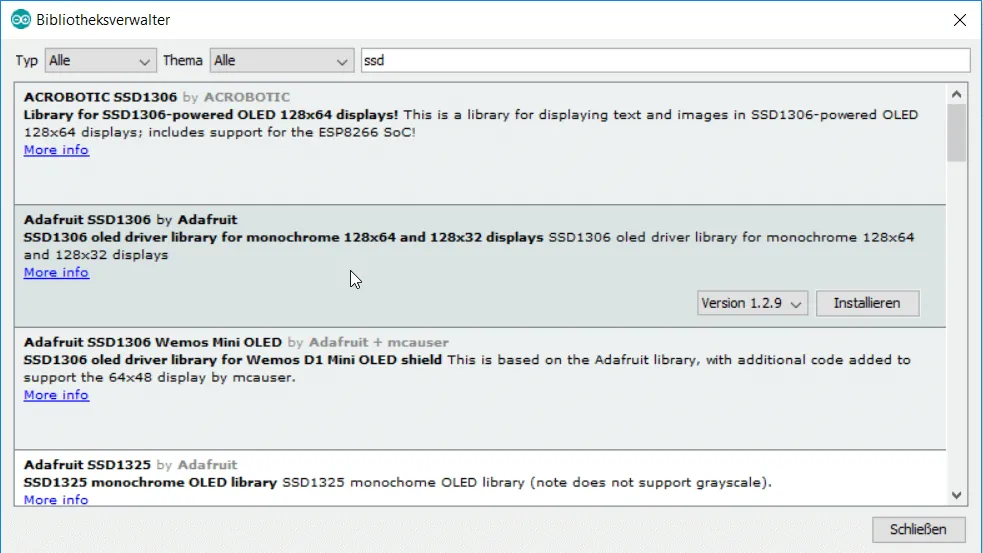

Bibliothek - Adafruit SSD1306 von Adafruit
Bibliothek – Adafruit SSD1306 von Adafruit
Bibliothek - Adafruit GFX Library von Adafruit
Bibliothek – Adafruit GFX Library von Adafruit

Quellcode

#include <SPI.h>
#include <Wire.h>
//Bibliotheken für den betrieb des Displays
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

void setup() {
  Serial.begin(9600);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.display();
  delay(1000);
  display.clearDisplay();
}

void loop() {
  delay(1000);
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0,0);
  display.println("Hallo Welt!");
  display.setCursor(0,10);
  display.println(millis());
  display.display();
  display.clearDisplay();
}

Video

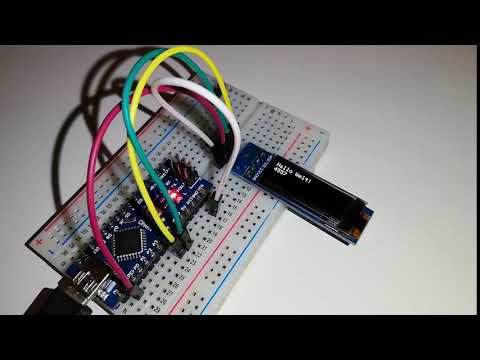

0,91" OLED Display am Arduino Nano
Dieses Video auf YouTube ansehen.

2 thoughts on “Arduino Lektion 76: 0.91 Zoll OLED Display”

  1. Stefan Frings sagt:
    2. September 2019 um 22:15 Uhr

    Ich habe im Datenblatt des SSD1306 gesehen, dass laut Vih maximal VDD+0,3V betragen darf, also 3,6V. Wenn ich den I²C Bus einfach mit 5V betreibe, liege ich außerhalb der Spezifikation. Dennoch scheinen alle Anleitungen aus dem Arduino Umfeld dies zu ignorieren. Habe ich etwas übersehen oder sind alle Anleitungen fehlerhaft?

    Ich habe bei Amazon gelesen, dass bei einigen Leute das Display nach wenigen Tagen kaputt ging. Ich habe bisher nur eins davon genutzt, und zwar ohne Probleme, aber an einem ESP8266 mit 3,3V.

    Antworten
  2. bitboy sagt:
    11. August 2020 um 20:02 Uhr

    Benötigt in neueren Versionen zusätzlich die Bibliothek Adafruit BusIO die ebenfalls über den internen Manager installiert werden kann.

    Antworten
