Arduino Lektion 14: 3 Achsen Lagesensor, HMC5883L

Posted on 5. Dezember 20153. Mai 2023 by Stefan Draeger

Mit dem 3 Achsen Lagesensor HMC5883L kann man sich leicht eine digitale Wasserwaage bauen, aber dazu später mehr, jetzt erstmal zu dem Sensor.

Der Sensor ist nicht größer als ein 20Cent Stück und somit sehr gut für Mikroschaltungen geeignet.

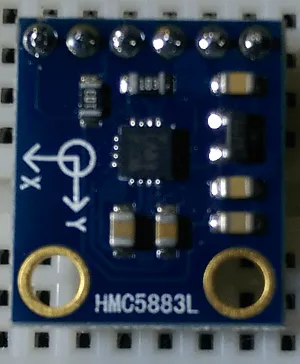

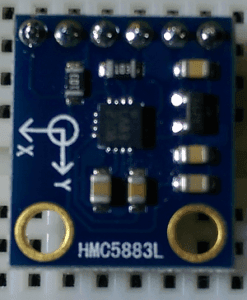

3 Achsen Lagesensor HMC5883L
3 Achsen Lagesensor HMC5883L

Auch bei diesem „Bausatz“ musste man die Steckerleiste an den Sensor löten, was wirklich nicht schwierig ist.

  • Technische Daten
  • Die Schaltung
  • Bibliotheken für den Sensor
  • Der Quellcode – Arduino
  • Zwischenergebnis
  • Das Video
  • Download

Technische Daten

  • Maße
    • Breite – 16 mm
    • Höhe – 19 mm
  • Stromaufnahme
    • Ruhemodus – 2 µA
    • Arbeitsmodus – 100 µA

Die Schaltung

Der Sensor verfügt über folgende PIN’s

  • VCC +5V – 5V
  • GND – GND
  • SCL – analog PIN A5
  • SDA – analog PIN A4
  • DRDY – bleibt in diesem Beispiel frei
  • 3V3 – bleibt in diesem Beispiel frei

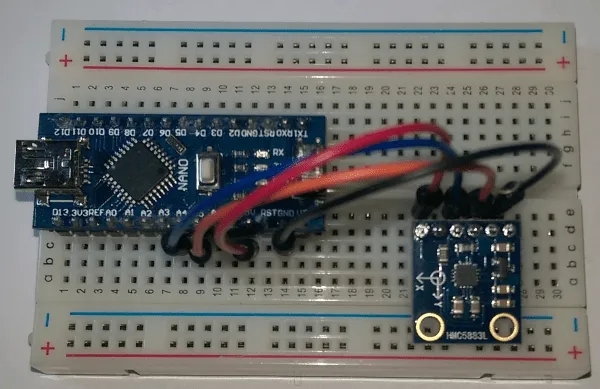

Arduino Nano mit angeschlossenem 3 Achsen Lagesensor, HMC5883L.
Arduino Nano mit angeschlossenem 3 Achsen Lagesensor, HMC5883L.

Bibliotheken für den Sensor

Zu dem 3 Achsen Lagesensor HMC5883L gibt es eine fertige Bibliothek von Adafruit welche aus dem GutHub Repository
https://github.com/adafruit/Adafruit_HMC5883_Unified geladen werden kann.
Wie eine Bibliothek in die Arduino IDE eingebunden wird habe ich im
Tutorial Arduino IDE, Include .h Datei beschrieben.

Im nachfolgenden Code wurde auf den Einsatz der Bibliothek verzichtet, da es über die Boardmittel genauso gut funktioniert.

Der Quellcode – Arduino

#include <Wire.h> //I2C Arduino Bibliothek

#define address 0x1E //0011110b, I2C 7Bit Adresse des HMC5883 Chips

void setup(){
  Serial.begin(9600); //Baudrate
  Wire.begin();
  Wire.beginTransmission(address); //Beginnen der Kommunikation über die Adresse, für das setzen der Konfiguration
  Wire.write(0x02); //select mode register
  Wire.write(0x00); //Modus für das fortlaufende lesen der Werte.
  Wire.endTransmission(); //Beenden der Kommunikation.
}

void loop(){

  int x; //X Achse
  int y; //Y Achse
  int z; //Z Achse

  Wire.beginTransmission(address); //Beginnen der Kommunikation
  Wire.write(0x03); //select register 3, X MSB register
  Wire.endTransmission(); //Beenden der Kommunikation

  //Lesen der Daten vom 6 fach Register (2 Register pro Achse)
  Wire.requestFrom(address, 6);
  if(6<=Wire.available()){
    x = Wire.read()<<8; //X msb
    x |= Wire.read(); //X lsb
    z = Wire.read()<<8; //Z msb
    z |= Wire.read(); //Z lsb
    y = Wire.read()<<8; //Y msb
    y |= Wire.read(); //Y lsb
  }

  //Ausgabe der Werte für die X,Y,Z Achsen
  Serial.print("{");
  Serial.print("[x =");
  Serial.print(x);
  Serial.print("]");
  Serial.print("[y =");
  Serial.print(y);
  Serial.print("]");
  Serial.print("[z =");
  Serial.print(z);
  Serial.print("]");
  Serial.print("}");
  Serial.println("");

  delay(500); //500ms Pause.
}

Zwischenergebnis

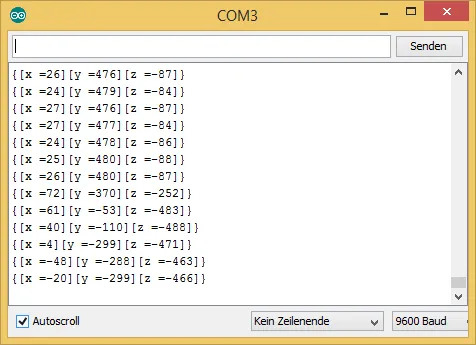

Wenn man jetzt das Programm auf dem Arduino startet (kompiliert und übermittelt.), kann man auf dem seriellen Monitor folgende Ausgabe sehen.

Ausgabe des Sketches auf dem Serial Monitor der Arduino IDE
Ausgabe des Sketches auf dem Serial Monitor der Arduino IDE

Als nächsten Schritt möchte ich nun diese Werte auf einem Max7219 LED Shield darstellen.

Das Video

3 Achsen Lagesensor, HMC5883L
Dieses Video auf YouTube ansehen.

Download

3 Achsen Lagesensor, HMC5883LHerunterladen
