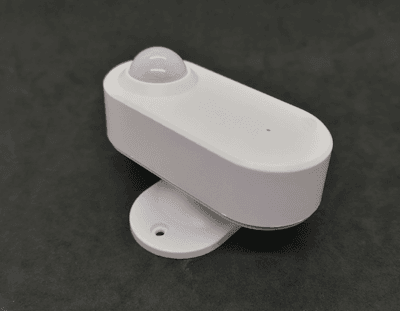

In diesem neuen Beitrag möchte ich dir den Tuya PIR Sensor vorstellen. Dieser kleine, günstige PIR Sensor kommt mit einem WiFi Schnittstelle daher und hat einen sehr geringen Stromverbrauch. Mit geschickten smarten Verbindungen zwischen den Tuya Geräten kannst du diesen Bewegungssensor nutzen, um zum Beispiel eine Lampe im Außenbereich zu steuern.
Der PIR Sensor selber ist nicht für den Außenbereich geeignet, da dieser nur über ein einfaches günstiges Gehäuse verfügt.
Inhaltsverzeichnis
- Bezug des Tuya PIR Sensor
- Technische Daten
- Einrichten des Sensors in der App Tuya Smart
- Benachrichtigung via SMS & Telefonanruf
- Erstellen einer Szene zum Aktivieren eines Verbrauchers mit dem Bewegungssensor
- Fazit zum Tuya PIR Sensor
Bezug des Tuya PIR Sensor
Diesen Bewegungssensor bekommst du bei aliexpress.com für unglaubliche 1,2 € zzgl. Versandkosten. Ich habe mir gleich verschiedene Modelle und Geräte von der Firma Tuya gekauft und kam so über die Grenze von 12 € und damit war meine Bestellung versandkostenfrei.
Lieferumfang des Bewegungssensors
Zum Lieferumfang des PIR Sensors gehört neben dem Gerät selber eine kleine Anleitung und ein doppelseitiges Klebepatch zur Montage. Du kannst diesen Sensor aber auch über die vorhandenen Löcher anschrauben.
Technische Daten
Kommen wir zunächst zu den technischen Daten des Sensors, diese findest du auf der Verpackung auf der Rückseite.
| Produktname | Motion Sensor |
| Produktmodell | IH012R-RT02 |
| Stromversorgung | 2x AAA Batterie |
| Stromverbrauch im Standby | <40µA |
| Empfindlichkeitsentfernung | <5m |
| Empfindlichkeitswinkel | 105° |
| Schnittstelle | WiFi |
Einrichten des Sensors in der App Tuya Smart
Der Sensor ist mit einer WiFi-Schnittstelle ausgestattet und ermöglicht es, Push-Benachrichtigungen auf dein Handy zu senden, sobald eine Bewegung erkannt wird. Zusätzlich kannst du intelligente Verknüpfungen zu anderen Tuya-Geräten herstellen. Auf diese Weise kannst du beispielsweise Lampen, Alarmanlagen und andere Geräte miteinander verbinden und steuern, um sie zu aktivieren oder zu deaktivieren.
Für dieses Feature benötigst du jedoch die App Tuya Smart, diese findest du in den einschlägigen Stores für iOs und Android.
Alternativ kannst du auch den QR-Code aus dem beigelegten Zettel scannen und gelangst dann auf eine Seite, wo du deinen entsprechenden Store erreichen kannst.
Die Einrichtung ist denkbar einfach. Nachdem du die Batterien eingelegt hast, wird der Kopplungsmodus automatisch gestartet und du kannst in der App nach neuen Geräten suchen.

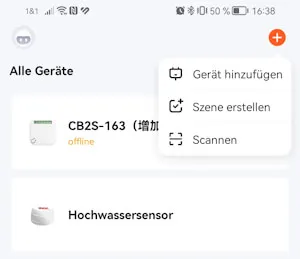

In der App klickst du oben rechts auf das orange Plus und wählst aus dem Kontextmenü „Gerät hinzufügen“.

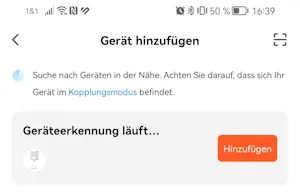

Es wird nun die Gerätesuche gestartet. Wenn du zu lange gewartet hast, dann musst du deinen PIR Sensor erneut in den Kopplungsmodus versetzen und den Taster über dem Batteriefach für 5 Sekunden drücken.

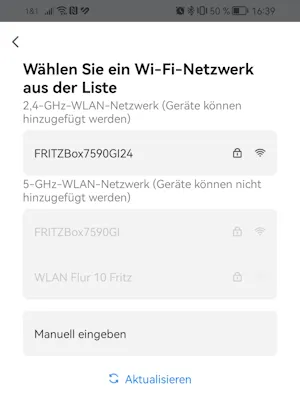

Wenn das Gerät erkannt und du die Schaltfläche „Hinzufügen“ geklickt hast, musst du ein 2,4 GHz Netzwerk auswählen.

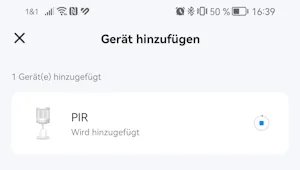

Danach wird das Gerät in das Netzwerk eingebunden.

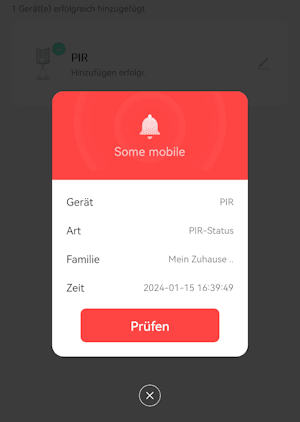

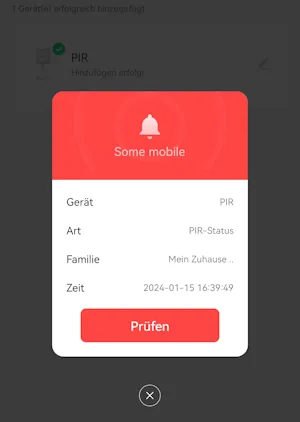

Während diesem Prozess wurde, mir bereits ein Alarm angezeigt, da eine Bewegung erkannt wurde.

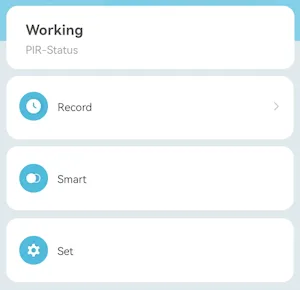

Wenn der Vorgang abgeschlossen ist, siehst du im Dashboard zum Gerät die Einträge:
- Record, mit den Log-Einträgen zum Sensor,
- Smart, die konfigurierten smarten Abläufe,
- Set, die Konfiguration
Benachrichtigung via SMS & Telefonanruf
Wie beim Tuya Wasserleck-Detektor kannst du dir auch Benachrichtigungen via SMS & Telefonanruf geben lassen. Dazu musst du dir jedoch zusätzliche Pakete buchen, welche wie ich finde, nicht gerade günstig sind.
Telefonanruf
- 100 Calls – 9,99 €,
- 50 Calls – 5,99 €,
- 30 Calls – 3,99 €,
- 10 Calls – 1,99 €
SMS Service
- 200 SMS – 12,99 €,
- 100 SMS – 9,99 €,
- 50 SMS – 6,90 €,
- 20 SMS – 3,50 €
Erstellen einer Szene zum Aktivieren eines Verbrauchers mit dem Bewegungssensor

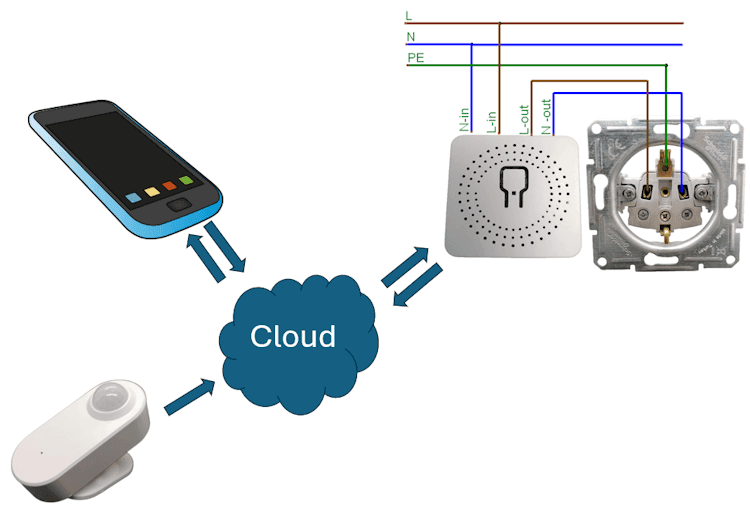

In der App Tuya Smart kannst du Szenen erstellen, mit welchen du die Geräte von Tuya untereinander intelligent verknüpfen kannst. Du kannst quasi bei einer Bewegungserkennung ein anderes Gerät mit einem smarten Switch aktivieren und deaktivieren.

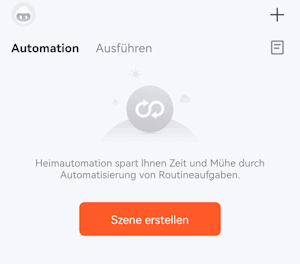

Im Dashboard der App klicken wir zunächst unten auf Szene und danach auf „Szene erstellen“.
Solltest du bereits eine oder mehrere Szenen in der App erstellt haben, so musst du oben rechts auf das graue Plus klicken.

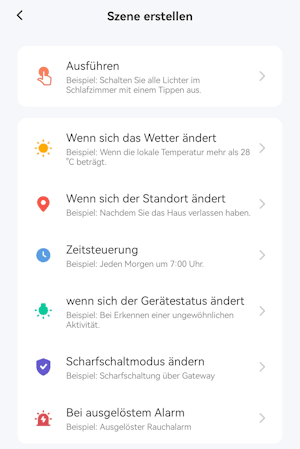

Zunächst müssen wir auswählen, welches Ereignis geprüft werden soll. In unserem Fall möchten wir reagieren, wenn der Bewegungssensor ausgelöst, dazu wählen wir den Eintrag „wenn sich der Gerätestatus ändert“.

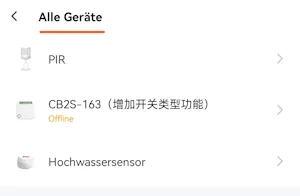

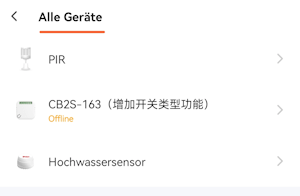

Nun werden alle verbundenen Geräte aufgelistet welche einen Gerätestatus liefern. Hier wählen wir den PIR Sensor aus.

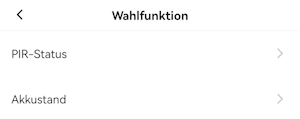

Vom PIR Sensor können wir nicht nur die Bewegungserkennung ermitteln, sondern auch den Zustand der Batterie und soll zunächst jedoch erstmal nur der PIR-Status interessieren, welchen wir nun wählen.

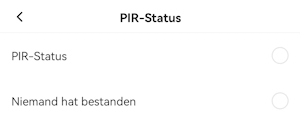

Danach wählen wir dieser den Eintrag PIR-Status aus.

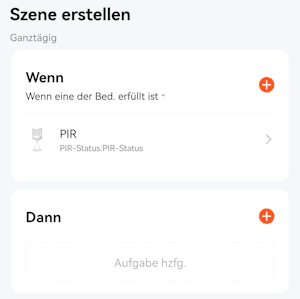

Nun gelangen wir zurück zur übersicht und wir sehen unsere definierte Wenn-Bedingung. Als nächstes müssen wir die Aufgabe definieren und wählen das orangene Plus im Feld „Dann“.

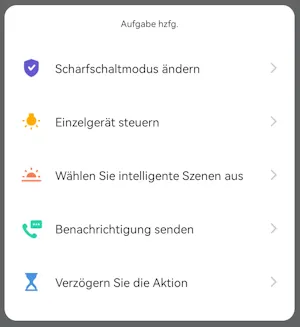

Hier wählen wir „Einzelgerät steuern“ aus.
Es werden nun alle Geräte aufgelistet welche etwas Schalten / Steuern können. In meinem Fall ist es der Smarte Switch welcher derzeit nicht mit Strom verbunden ist. Jedoch kann dieser trotzdem verwendet werden.

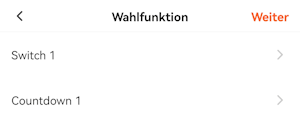

Wir wählen im nächsten Schritt den Eintrag „Switch 1“ aus.

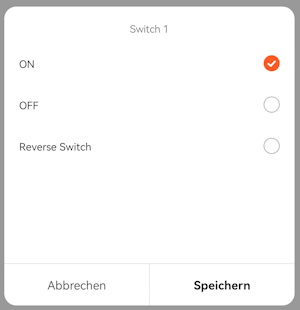

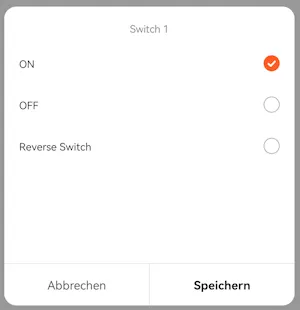

Nun müssen wir definieren was mit dem Switch / Schalter passieren soll.
Wir können diesen aktivieren „ON“.
Wir können diesen deaktivieren „OFF“.
Wir können den Zustand aber auch umkehren, „Reverse Switch“.
In meinem Fall wähle ich „ON“.

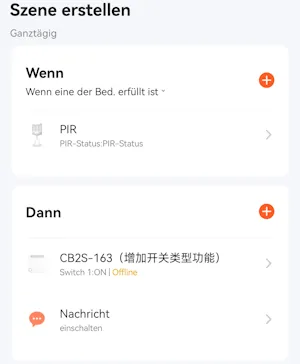

Ich habe noch zusätzlich eine Push-Benachrichtigung konfiguriert, somit wird nicht nur der Verbraucher geschaltet, sondern ich erhalte noch eine Nachricht auf mein Handy.

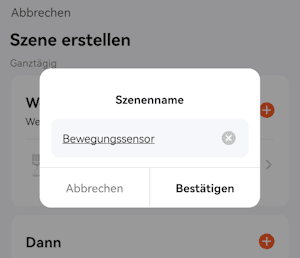

Wenn wir auf „Speichern“ klicken, dann müssen wir der neuen Szene noch einen Namen vergeben und festlegen, ob diese sofort aktiviert werden soll.
Du siehst, dass die App Tuya Smart die Konfiguration von intelligenten Szenen durch einen Wizard recht einfach gestaltet.
Fazit zum Tuya PIR Sensor
Der PIR Sensor von der Firma Tuya ist schnell konfiguriert und mit intelligenten Szenen kannst du diesen super einfach in dein Smarthome integrieren. Jedoch arbeitet dieser Sensor nur mit anderen Geräten von der Firma Tuya zusammen und du hast auch keine Schnittstellen, welche du abfragst und anderweitig nutzen kannst.
Leider ist das Gerät auch nicht für den ungeschützten Außenbereich verwendbar. Was jedoch an diesem Gerät unschlagbar ist, ist der Preis von nicht mal 2 € pro Einheit.
