In diesem Beitrag möchte ich dir den Mikrocontroller M5Stack Stamp C3U vorstellen und aufzeigen wie du diesen programmierst.

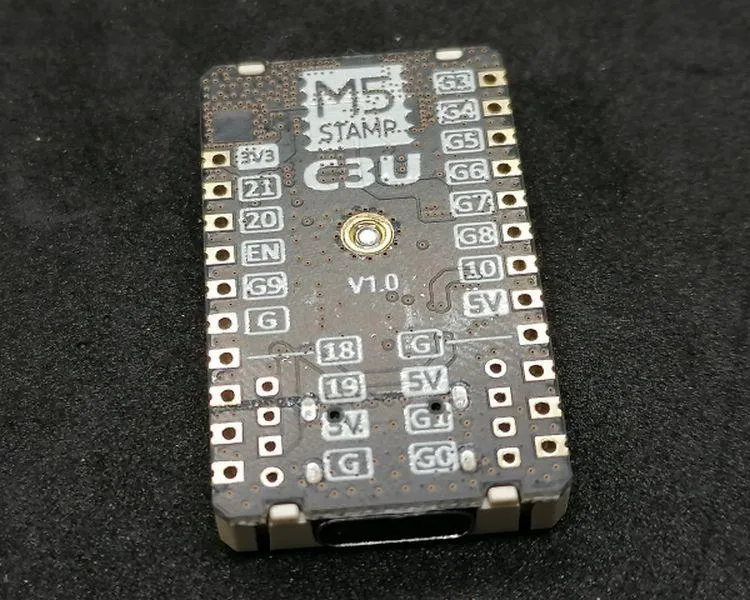

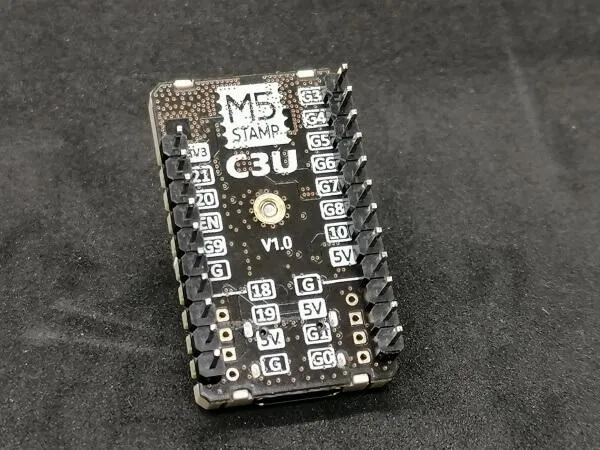

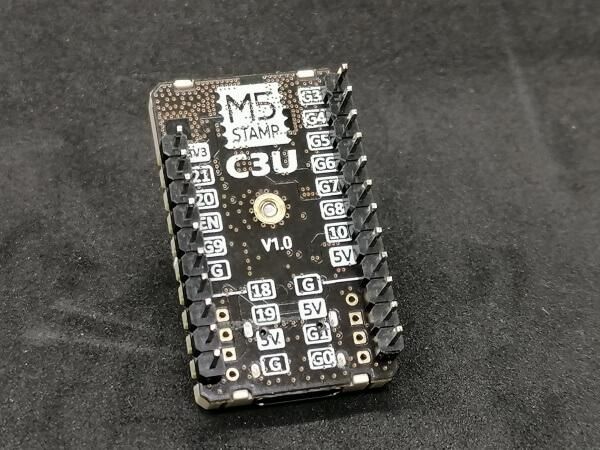

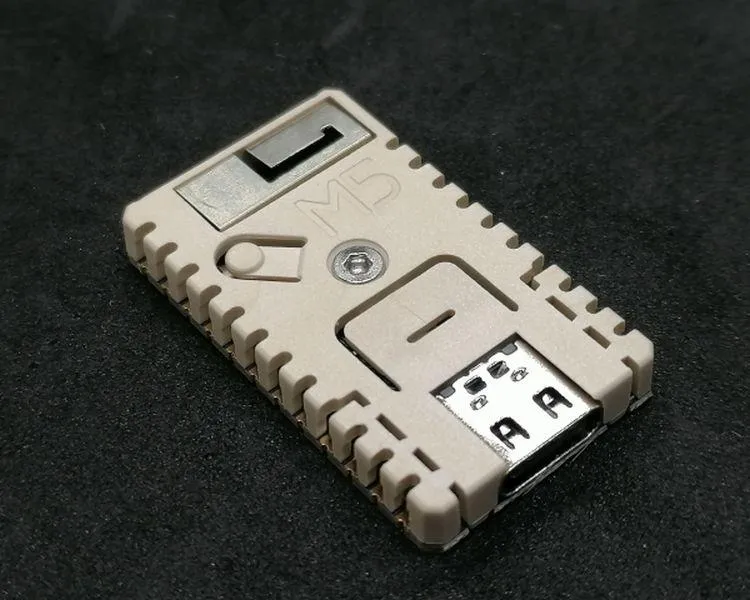

Der Stamp C3U Mate hat ein hellgraues Gehäuse, welches mit einer kleinen Inbusschraube an der Platine befestigt ist. Auf der Rückseite findest du die Pinbelegung aufgedruckt.



Die kleine silberne Leiste im oberen Bereich des Mikrocontrollers ist die 3D-Antenne des WiFi Moduls.
Bezug eines M5Stack Stamp C3U
Den M5Stack Stamp C3U findest du derzeit im offiziellen Shop von M5Stack für 5,9 $ (knapp 5,36 €) zzgl. Versandkosten.

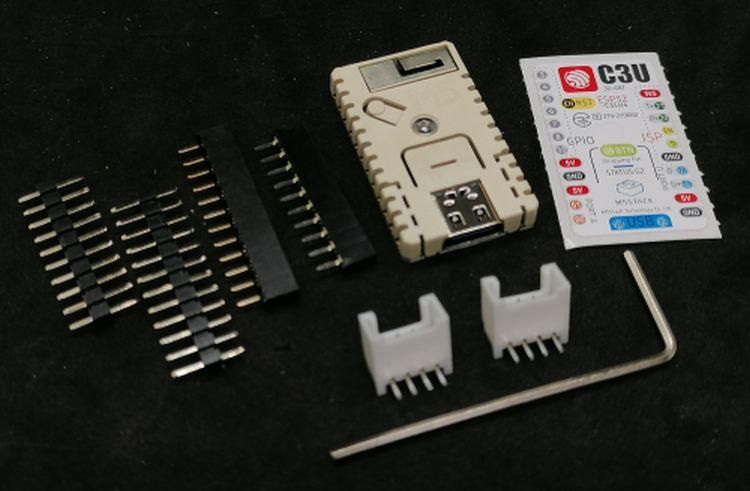

Lieferumfang
Zum Lieferumfang des Mikrocontrollers gehört neben der Platine und dem Gehäuse noch:
- zwei Stiftleisten,
- zwei Buchsenleisten,
- zwei Grove Schnittstellen,
- ein kleiner Inbusschlüssel, sowie
- ein Aufkleber mit dem Pinout
Technische Daten des M5Stack Stamp C3U
Auf dem Mikrocontroller ist ein EST32-C3 verbaut, welcher nachfolgende technische Daten hat:
CPU | ESP32-C3, 32bit RISC-V single-core Prozessor mit 160 MHz |
Speicher | 384 KB ROM, 400 KB RAM, 8 KB RTC SRAM, 4MB Flashspeicher |
WiFi | 2.4 GHz Band mit 20 MHz und 40 MHz, IEEE 802.11 b/g/n, bis zu 150 Mbps 2.4G 3D Antenne |
Eingangsspannung | 5 V bei 500mA |
Features | 1x frei programmierbarer Taster, 1x RGB LED SK6812, 1x Reset Taster |
USB-Schnittstelle | Typ-C |
Schnittstellen | ADC, GPIO, SPI, UART, I2C, I2S, PWM, RMT, DMA, USB serial port, TWAI |
Gewicht | 3,8 g |
Abmaße (L x B x H) | 34 mm x 20 mm x 4,6mm |
Auf der Seite https://www.espressif.com/sites/default/files/documentation/esp32-c3_technical_reference_manual_en.pdf findest du die offizielle Dokumentation zu diesem Chip.

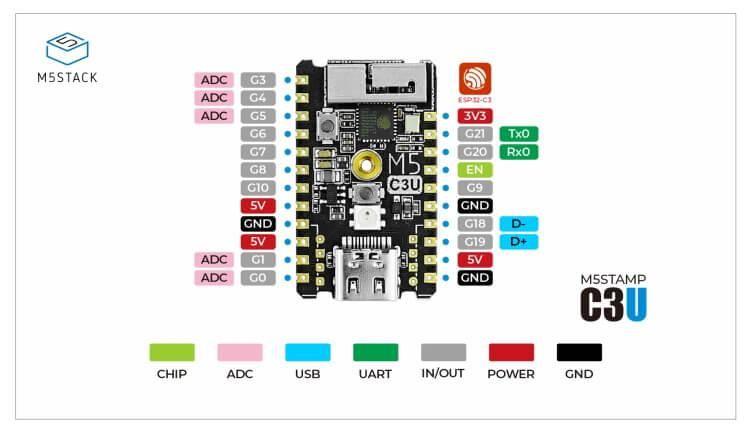

Aufbau und Pinout

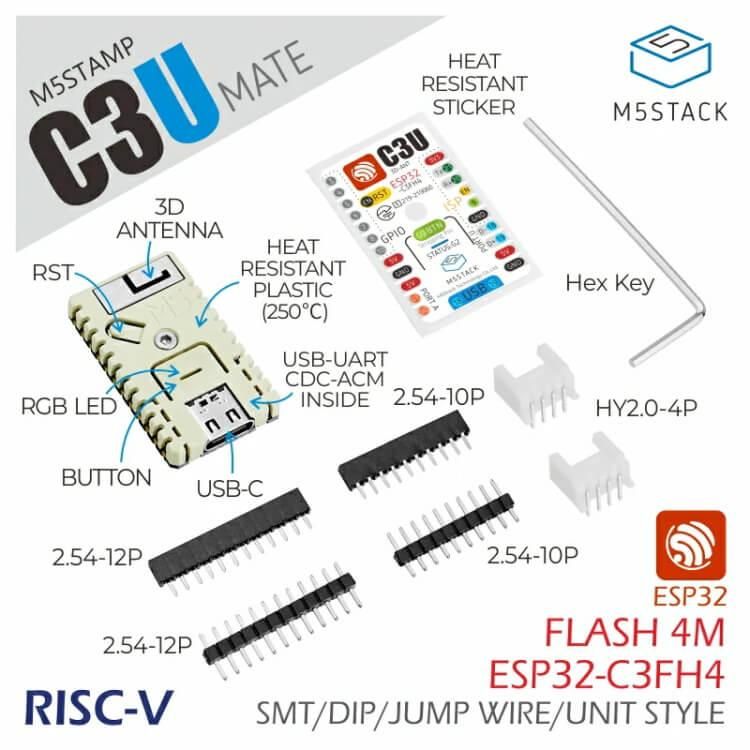

Der Stamp C3U hat folgende Features:
- eine WiFi 3D Antenne,
- RGB LED (Typ SK6812),
- einen frei porgrammierbarer Taster,
- USB-Typ C Schnittstelle,
- RESET Taster
Das Gehäuse soll eine Temperatur von 250 °C aushalten und somit könnte dieser Mikrocontroller in widrigen Umgebungen eingesetzt werden, aber nur theoretisch. Ich persönlich bezweifle, dass der ESP32 Chip diese Temperatur auf Dauer vertragen würde.
Der Mikrocontroller verfügt über ausreichend GPIO Pins von denen 5 als analoge Pins verwendet werden können.
Grove Schnittstelle

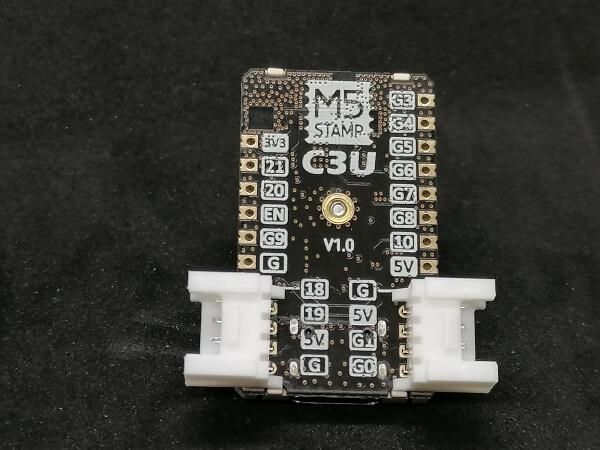

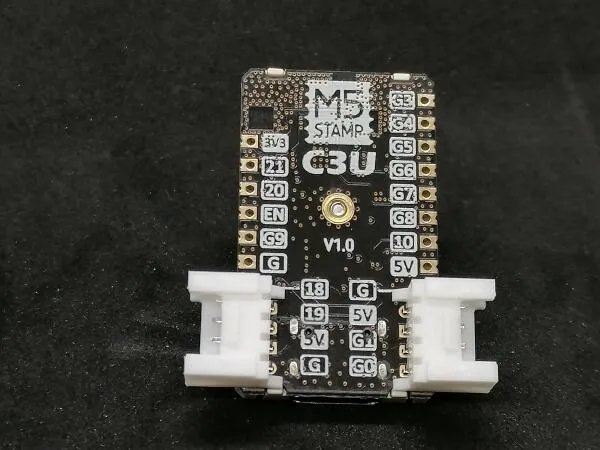

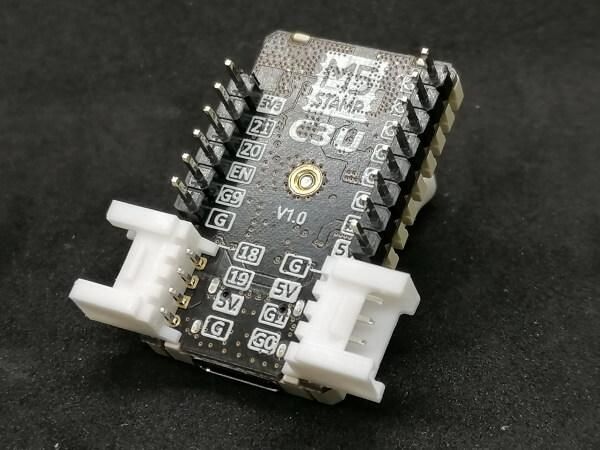

Dem Set liegen 2 Grove Anschlüsse sowie Buchsenleisten und Stiftleisten bei, welche an den Mikrocontroller gelötet werden können.

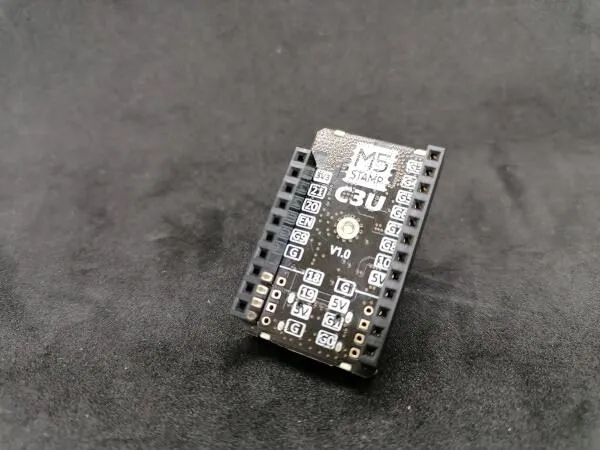

Bei den Buchsenleisten gibt es große Qualitätsunterschiede. Leider hatte ich bei dem M5Stack Stamp Pico weniger Glück und die Löcher der Buchsenleiste waren zu groß, sodass die Breadboardkabel immer herausgerutscht sind. Daher würde ich dir hier empfehlen, vorher zu testen, ob dort die Breadboardkabel korrekt passen.

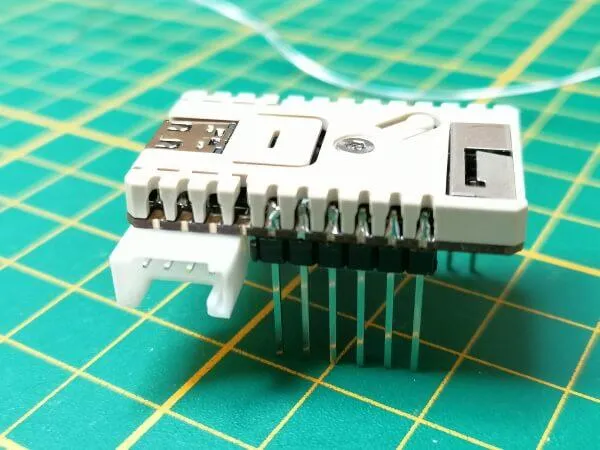

Auf ebay.de findest du alternativ Stiftleisten in extra lang*, diese gibt es in 15, 17, 19 und 21 mm Länge. In meinem Fall nutze ich die 17 mm langen Stiftleisten.
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

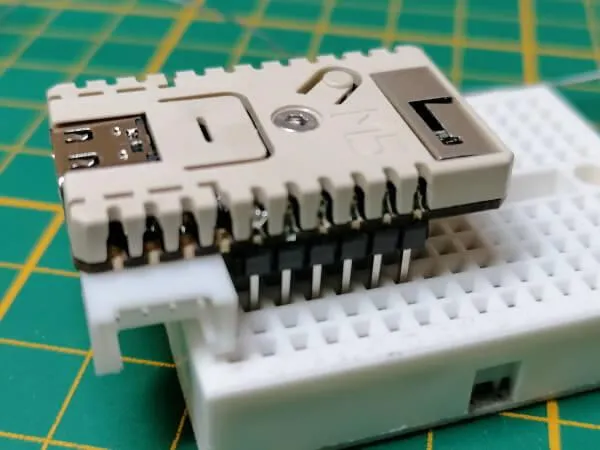

Der Vorteil bei langen Stiftleisten ist, dass der Mikrocontroller bei aufgelöteten Grove Schnittstellen auf ein Breadboard gesteckt werden kann.
Programmieren des M5Stack Stamp C3U in der Arduino IDE
Den M5Stack Stamp C3U kannst du in ESP-IDF und in der Arduino IDE programmieren. Damit du diesen Mikrocontroller in der Arduino IDE programmieren kannst, musst du den Boardtreiber installieren. Bevor du jedoch wiederum den Boardtreiber installieren kannst, musst du der Arduino IDE eine zusätzliche Boardverwalter URL hinzufügen.
https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/arduino/package_m5stack_index.json

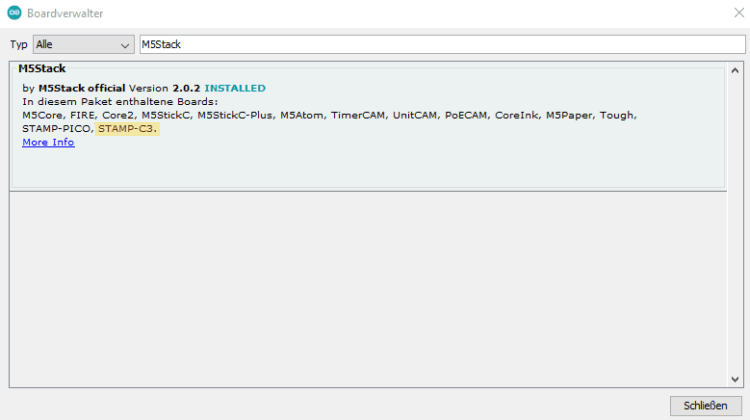

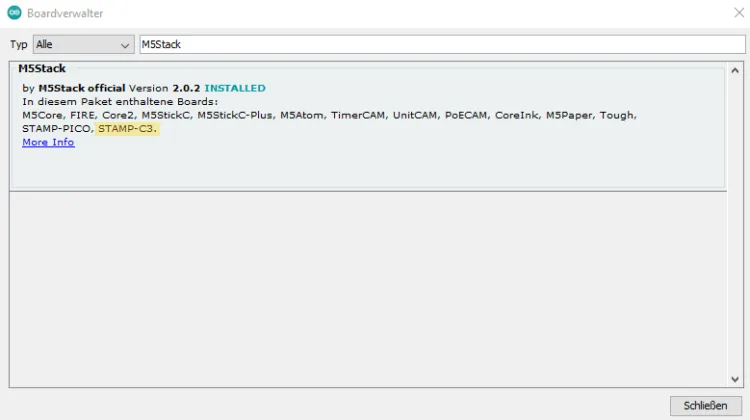

Wenn diese Adresse in den Voreinstellungen unter „Zusätzliche Boardverwalter URLs“ hinzugefügt wurde, können wir zum Boardverwalter wechseln und dort nach M5Stack suchen und den Boardtreiber installieren.
Wenn der Boardtreiber installiert wurde, dann kann mit der Programmierung begonnen werden, hier gibt es keine besonderen oder nennenswerten Änderungen zur Programmierung, denn die Arduino IDE ist hier sehr allgemeingültig gehalten.
In einem kommenden Beitrag werde ich dir dann ein paar Beispiele mit diesem Mikrocontroller zeigen.
Zu den Groveanschlüssen: Du hast die beiden Grove-Anschlüsse von
der falschen Seite montiert. Im Plastikgehäuse gibt es für jeden der
beiden Anschlüsse (neben dem USB) entsprechende Sollbruchstellen,
die Platz für Grove machen. Und vor allem auch der Standard Pinbelegung
von Grove entsprechen.
Hi,
das mit den Sollbruchstellen ist mir gar nicht aufgefallen (Kopf > Tisch).
Ja ich habe die Buchse dann von der anderen Seite angelötet und mir ein Groove-Kabel dementsprechend modifiziert.
Danke für den Tipp. Werde mir den Mikrocontroller mal schnappen und umbauen.
Gruß,
Stefan
