Wie du mit dem Shelly Plus PM Mini intelligent deine Stromverbraucher überwachen kannst, erfährst du hier in meinem neuen Beitrag. Mit dem kleinen Shelly Plus PM Mini kannst du zwei Verbraucher gleichzeitig überwachen und das mit einer Leistung von 3840W. Somit kannst du deine Waschmaschine, welche im Keller steht, überwachen und wenn diese Fertig ist dir eine Pushbenachrichtigung senden lassen, aber dazu später mehr.
Disclaimer: Der Shelly Plus PM Mini wurde persönlich erworben, während die dritte Generation des Shelly-Produkts für diesen Beitrag freundlicherweise von der Firma Shelly zur Verfügung gestellt wurde. Diese Sponsoring-Zusammenarbeit ermöglicht es, einen objektiven Vergleich der beiden Produkte zu präsentieren. Die Meinungen im Beitrag spiegeln jedoch stets meine eigene Erfahrung und unabhängige Sichtweise wider.
Inhaltsverzeichnis
- Technische Daten des Shelly Plus PM Mini
- Aufbau der Schaltung – Shelly Plus PM Mini zum Messen von zwei Verbraucher
- Besonderheiten des Shelly Plus PM Mini
- Einrichten in der App – Shelly Smart Controll
Technische Daten des Shelly Plus PM Mini

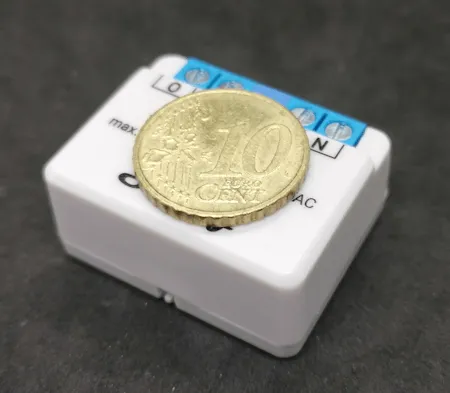

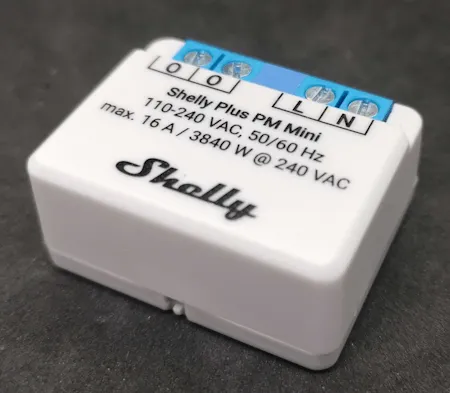

Schauen wir uns zunächst den Shelly Plus PM Mini genauer an und vergleichen diesen auch gleich einmal mit der neuen Version.
| Shelly Plus PM Mini | Shelly Plus PM Mini Gen. 3 | |
|---|---|---|
| Preis | 15,35 € | |
| max. Messspannung | 240 VAC | |
| max. Messstrom | 16 A | |
| max. Messleistung | 3840 W | |
| Features | interner Temperatursensor | |
| WiFi | 2,4 GHz, 802.11 b/g/n bis zu 30 m drinnen, 50 m draußen | |
| CPU | ESP32 | ESP-Shelly-C38F |
| Speicher | 4 MB Flash | 8 MB Flash |
Aus der Tabelle können wir entnehmen, dass die Leistung beider Geräte gleich sind, ausgenommen von der CPU und dem Speicher. Ein weiterer Unterschied ist, dass bei dem neuen Gerät Kabel mit größerem Querschnitt angeschlossen werden können. Dadurch das der Preis auch gleich ist, würde ich derzeit zum neuen Gerät tendieren, denn dieses ist mit der leistungsstärkeren CPU auch besser für kommende Features gerüstet.
Aufbau der Schaltung – Shelly Plus PM Mini zum Messen von zwei Verbraucher

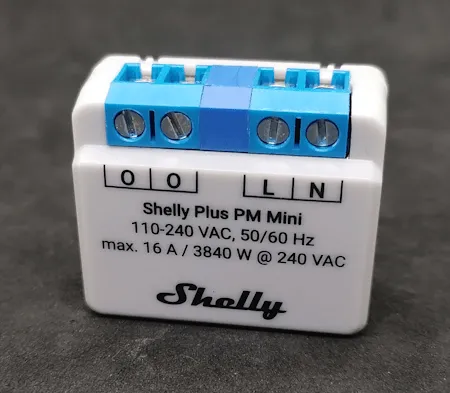

Wie du einen Shelly zum Messen von Stromverbrauch in eine Schaltung einbaust, habe ich dir bereits anhand des Shelly Plus 1 PM gezeigt. An diesem Shelly haben wir jedoch “nur” vier Schraubanschlüsse, welche mit N, L, O, O (v.r.n.l.) bezeichnet sind.
Jedem Shelly liegt eine kleine Anleitung bei, aus welcher wir zusätzlich entnehmen können, wie die Schaltung aufgebaut wird. Auf der Seite https://kb.shelly.cloud/knowledge-base/shelly-plus-pm-mini findest du die offizielle englische Seite mit der Dokumentation zu diesem Gerät.

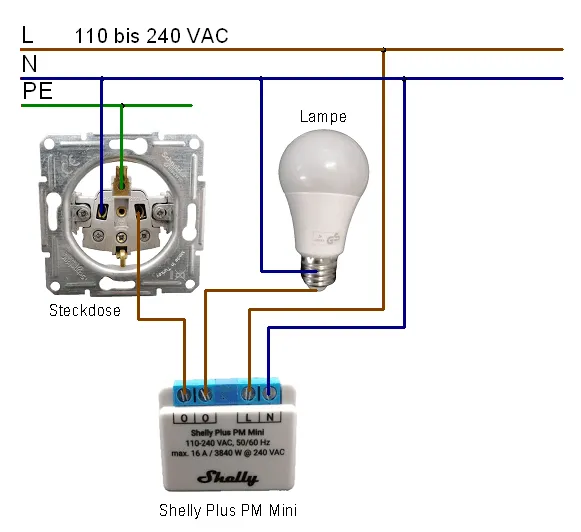

Aus der Grafik können wir nun entnehmen, dass die Verbraucher mit dem Leiter “L” mit dem Shelly verbunden werden. Die Stromquelle des Shellys wird hierbei an die Verbraucher durchgeschleift.
Ich habe dir hier einfach mal exemplarisch eine Lampe und eine Steckdose in die Grafik eingebaut, du kannst natürlich auch zwei Steckdosen einbauen und messen. Du musst jedoch beachten, dass die Summe der Leistung niemals über das Maximum von 3840 Watt erreicht wird!

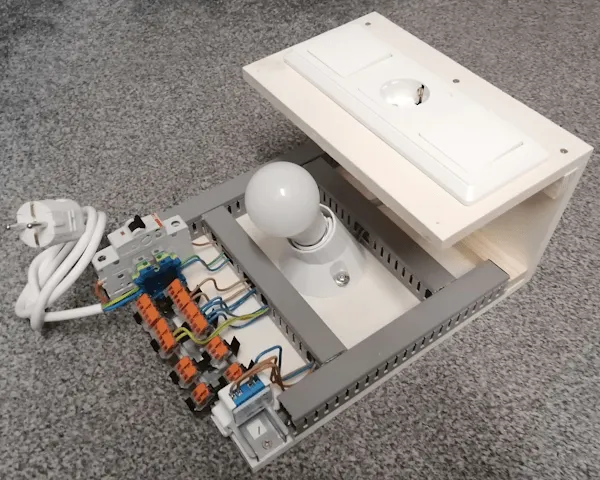

Da ich viel mit den Shellys experimentiere, habe ich mir etwas gebastelt an welchem ich eine Lampe, Steckdose, Schalter und Taster habe. Mit diesem kann ich die meisten Schaltungen, welche du im Smarthome erstellen kannst, nachstellen.
Als Zuleitung benutze ich ein 3 adriges, flexibles Kabel mit einem Schukostecker.
Besonderheiten des Shelly Plus PM Mini
Der hier vorgestellte Shelly hat kein Relais und kann somit keinen Verbraucher schalten! Du kannst somit nur den Stromverbrauch messen. Auch wird dir in der App der kumulierte Verbrauch angezeigt, dir fehlt also eine separate Anzeige für den Stromverbrauch der beiden Kanäle.

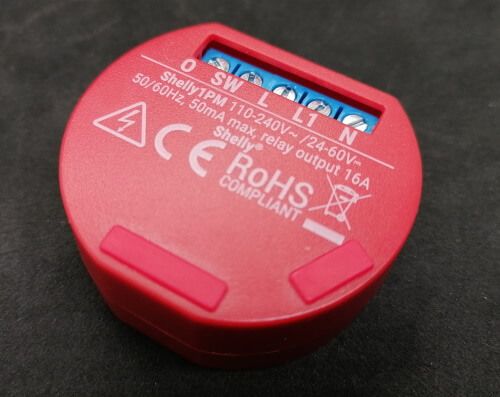

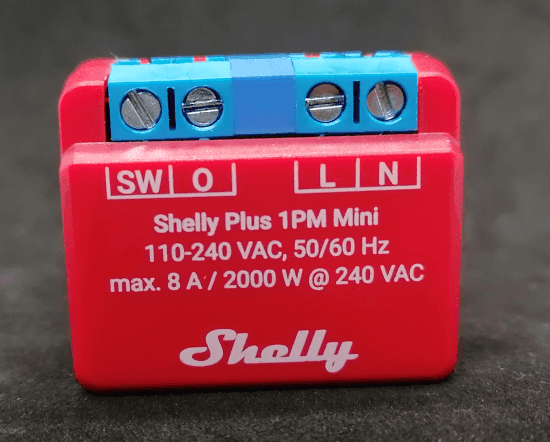

Wenn du einen Verbraucher schalten und den Stromverbrauch messen möchtest, dann benötigst du einen Shelly Plus 1PM Mini oder den Shelly 1PM.
Einrichten in der App – Shelly Smart Controll
Wenn wir die Schaltung wie folgt aufgebaut haben, dann können wir dieses smarte Gerät in der App Shelly Smart Controll einrichten. Die App Shelly Smart Controll bekommst du für iOS und Android in den einschlägigen Stores kostenfrei zum download.
Ich gehe im nachfolgenden davon aus, dass du dir die App bereits eingerichtet hast und wir somit gleich mit dem Einbinden des Shelly beginnen können.
Das kleine smarte Gerät kann mit wenigen Klicks in der App eingerichtet werden und wird zum Schluss in die Cloud eingebunden. Mit dem Feature der Cloud kannst du quasi von jedem Punkt der Welt aus auf dein Gerät zugreifen (vorausgesetzt du hast Internet).
Um ein neues Gerät einzurichten müssen wir zunächst auf das kleine blaue Plus unten rechts klicken.

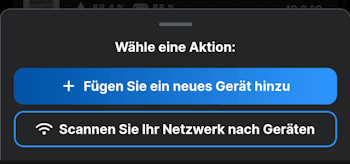

Im nächsten Schritt wählen wir im neuen Dialog “+ Fügen Sie ein neues Gerät hinzu” aus.

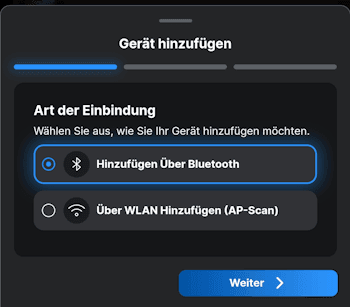

Der kleine Shelly Plus PM Mini verfügt über Bluetooth und kann somit recht einfach darüber hinzugefügt werden.
Daher wählen wir hier den ersten Auswahlpunkt aus und klicken auf “Weiter”.

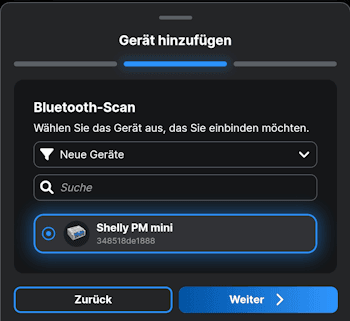

In meinem Fall wurde das Gerät nach wenigen Sekunden gefunden.

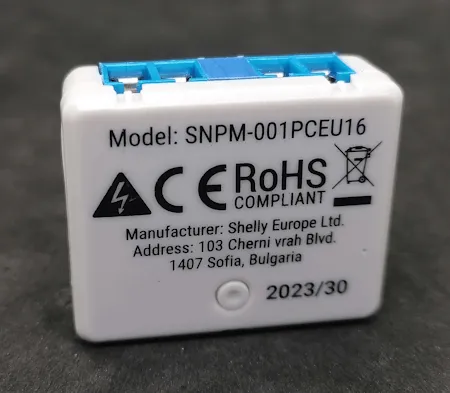

Sollte dein Gerät nicht gefunden werden so kannst du über den RESET-Taster auf der Rückseite des Gerätes diesen zurücksetzen.

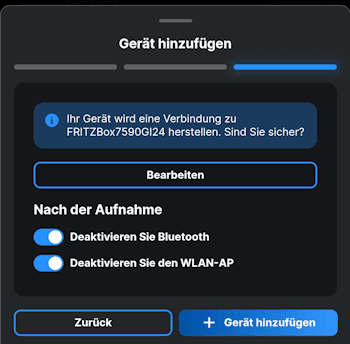

Die Shellys arbeiten nur in einem 2,4 GHz Netzwerk, ich habe hier ein separates Netzwerk für diese eingerichtet und das wurde automatisch gefunden, somit muss ich nur die Schaltfläche “+ Gerät hinzufügen” wählen.

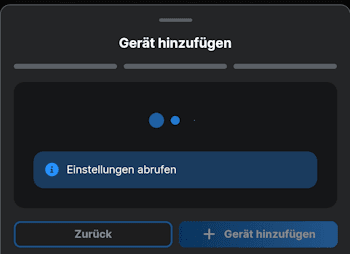

Das Gerät wird nun in das Netzwerk eingebunden, dieser Vorgang kann etwas dauern und auch bleibt scheinbar der Prozess stehen, aber in jedem Fall wird das Gerät eingerichtet.

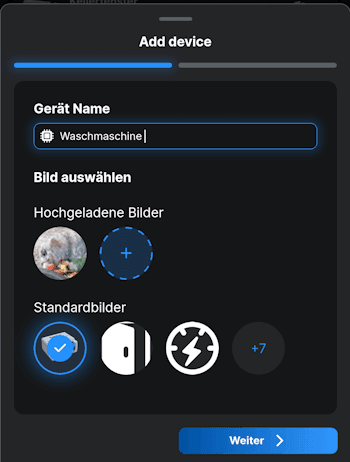

Im nächsten Schritt vergeben wir dem Gerät einen Namen, da ich den Shelly später an eine Waschmaschine anschließen möchte, vergebe ich den Namen “Waschmaschine” und bestätige diese Auswahl mit “Weiter”.

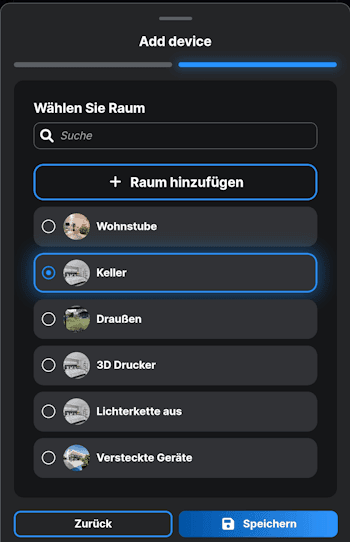

Zum Abschluss wählen wir noch einen Raum aus und beenden diesen Prozess mit dem klick auf “Speichern”.

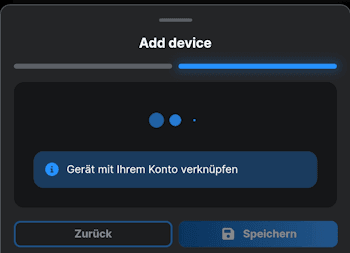

Der Shelly wird nun mit dem Konto verknüpft und kann später somit in der Cloud gefunden werden.
Wenn das Gerät in der App hinzugefügt wurde, dann wartet die App auf eine Verbindung. Diese Zeit kann man etwas verkürzen, indem man den kleinen RESET-Taster auf der Rückseite betätigt.

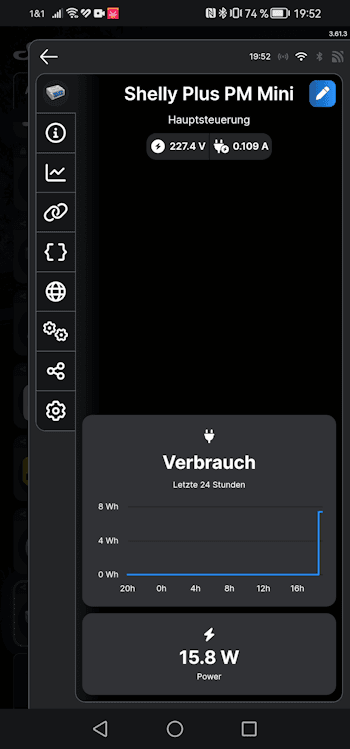

In meinem Fall habe ich in die Schaltung eine 15W LED eingebaut, welche jetzt leuchtet und der Verbrauch wird mir sogleich angezeigt.
Du kannst jetzt in der App den aktuellen Verbrauch sowie den Verbrauch in der Vergangenheit einsehen.
In dem oben verlinkten YouTube-Video erläutere ich dir zusätzlich, wie du jetzt noch eine intelligente Szene erstellen kannst, um dir eine Benachrichtigung senden zu lassen.
