Raspberry Pi Pico W – Creator Display erstellen

In diesem Beitrag möchte ich dir zeigen, wie du deinen Raspberry Pi Pico W mit einem OLED Display in ein Creator Display verwandeln kannst und dort deine Social-Media Attribute anzeigen lässt.

Natürlich kannst du dieses Beispiel auch recht einfach adaptieren und dort andere Daten von APIs anderer Dienste anzeigen, wie zbsp. vom Deutschen Wetterdienst, Umrechnungskurse, Aktienkurse etc.

Da wir das spätere Programm in MicroPython schreiben, können wir auch einen anderen Mikrocontroller als den Raspberry Pi Pico W verwenden. Jedoch ist dieser derzeit meine erste Wahl und wird für dieses kleine Projekt eingesetzt.

Was soll das Creator Display anzeigen?

Ziel soll es sein, auf einem Display die Aufrufe und Abos anzeigen zu lassen.

display YouTube Statistic at OLED Display via Raspberry Pi Pico W
Dieses Video ansehen auf YouTube.

Da mein YoutTube Kanal Draeger-IT noch recht klein ist, habe ich noch nicht so viele Abos und auch nicht die Masse an Aufrufe, aber trotzdem möchte ich die YouTube API ansprechen, um die Daten zu empfangen und auszuwerten.

Hier eine kleine Auflistung der APIs zu welchen man recht einfach Zugriff bekommt:

In diesem Beitrag möchte ich mich zunächst auf die YouTube API beschränken. Die anderen Social-Media-Plattformen werden ggf. in separaten Beiträgen behandelt.

Benötigte Ressourcen für dieses Projekt

Damit du Zugriff auf die YouTube API bekommst, benötigst du einen Google Account und einen API Key. Den API Key kannst du dir nur mit einem Google Developer Account anlegen und unter https://console.cloud.google.com/apis/ anlegen.

Um einen API Key zu generieren, klicken wir zunächst im Navigationsmenü auf der linken Seite auf „Anmeldedaten“ (1) und können dann auf „+ CREATE CREDENTIALS“ (2) klicken.

Im neu geöffneten Untermenü kannst du den ersten Eintrag „API-Schlüssel“ (3) wählen und ein allgemeingültiger API-Schlüssel wird erzeugt.

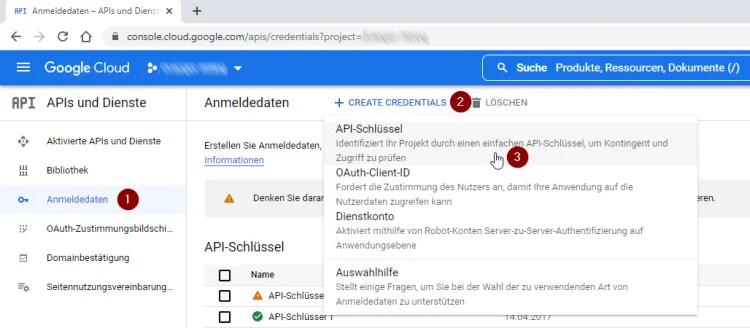

Schritt 1 - erstellen eines API Keys im Google Developer Account
Schritt 1 – erstellen eines API Keys im Google Developer Account

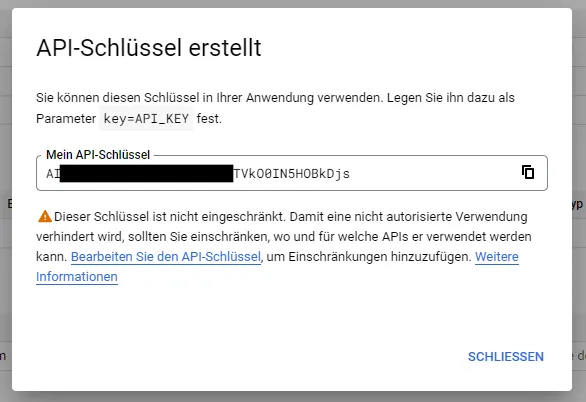

Nach einer kurzen Wartezeit wird dir der API Key in einem Dialog angezeigt, welchen du dir in die Zwischenablage kopieren kannst.

Schritt 2 - neu generierter API Key
Schritt 2 – neu generierter API Key

Achtung: Mit dem API Key kannst du auf einfache Weise auf deinen Account zugreifen und Daten hinzufügen und auch ändern. Den hier dargestellten API Key habe ich gegen Missbrauch unkenntlich gemacht und auch nach der Erstellung von diesem Beitrag wieder gelöscht.

Aufruf der YouTube API per HTTP Request

Am Einfachsten kannst du über einen simplen HTTP Request auf die YouTube API zugreifen, du benötigst also keine zusätzlichen Module, welche du importieren musst.

Du kannst mit deinem zuvor generierten API Key somit recht einfach eine URL zusammensetzen und wie hier die aktuelle Kanalstatistik als JSON abrufen.

https://www.googleapis.com/youtube/v3/channels?id=UCUoqALbWy__4Blgfztg4sKg&key=AIzaSyD*********F3AJHs&part=statistics
{
  "kind": "youtube#channelListResponse",
  "etag": "MozCK4S3NxXniTguDkimSgach7g",
  "pageInfo": {
    "totalResults": 1,
    "resultsPerPage": 5
  },
  "items": [
    {
      "kind": "youtube#channel",
      "etag": "0CqNqtSh7-lTmkTeLoIK66YKh30",
      "id": "UCUoqALbWy__4Blgfztg4sKg",
      "statistics": {
        "viewCount": "121900",
        "subscriberCount": "333",
        "hiddenSubscriberCount": false,
        "videoCount": "300"
      }
    }
  ]
}

Im letzten Beitrag Raspberry Pi Pico W – Zeit aus dem Internet lesen und auf einem Display anzeigen habe ich dir bereits gezeigt, wie du eine Zeit von einem Server als JSON Response anfordern und auswerten kannst. Jedoch müssen wir auf die API per SSL zugreifen und daher müssen wir etwas umschreiben.

Aufbau einer SSL Verbindung mit dem Modul ussl

Das nachfolgende Beispiel habe ich von der Seite Python ussl.wrap_socket() Examples entnommen und dieses hat auf Anhieb quasi ohne Änderungen funktioniert.

Der Vorteil ist an der erweiterten Funktion, dass diese mit HTTP & HTTPS arbeiten kann. Damit wir die SSL Verbindung aufbauen können, müssen wir zunächst das Modul ussl in die Thonny IDE einbinden.

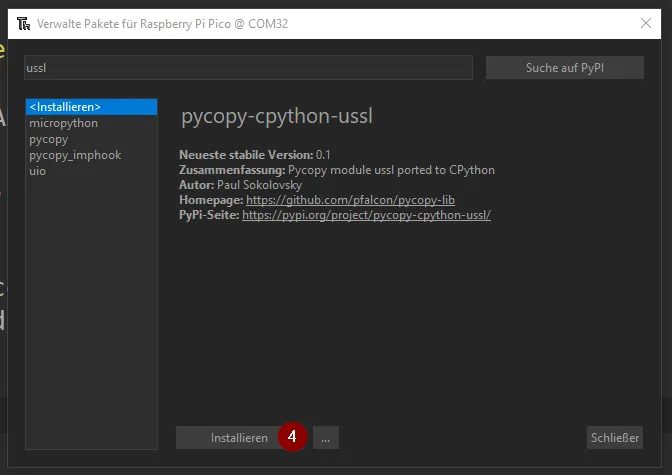

Über das Hauptmenü „Extras“ > „Verwalte Pakete…“ erreichst du den Dialog zum Installieren neuer Module.

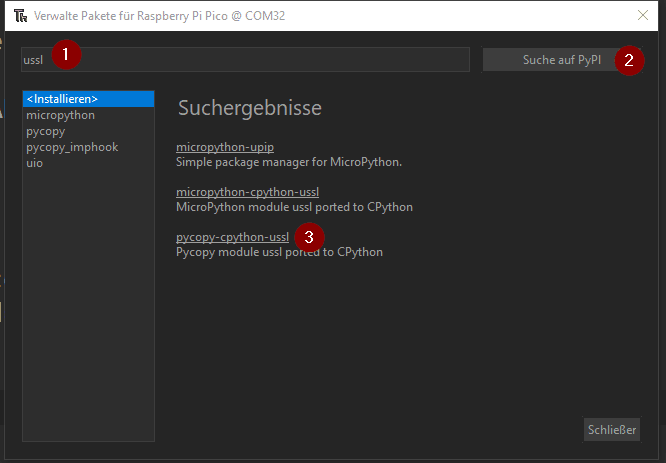

In diesem Dialog suchst du zunächst nach „ussl“ (1), mit der Schaltfläche „Suche auf PyPi“ (2) aus den Suchergebnissen wählst du den Eintrag „pycopy-cpython-ussl“ (3) aus. Nach dem Selektieren des Eintrages aus den Suchergebnissen kannst du dann die Schaltfläche „Installieren“ (4) betätigen und das Modul wird hinzugefügt.

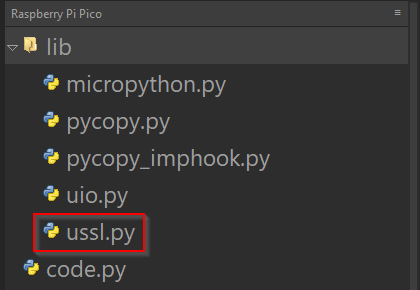

Im Ordner „lib“ des Mikrocontrollers findest du nun die Datei „ussl.py“.

installierte Module auf dem Pi Pico W
Installierte Module auf dem Pi Pico W

Hier die angesprochene Funktion zum Absenden eines HTTP / HTTPS Request und liefern des Response.

import ussl

# Funktion zum absenden eines HTTP / HTTPS Request und
# Rückgabe des Response
# Quelle: https://www.programcreek.com/python/example/96165/ussl.wrap_socket
def http_get(url):
    print("Fetching:", url)
    proto, _, host, path = url.split('/', 3)

    if proto == "http:":
        port = 80
    elif proto == "https:":
        port = 443

    addr = socket.getaddrinfo(host, port)[0][-1]
    s = socket.socket()
    s.connect(addr)
    if proto == "https:":
        s = ussl.wrap_socket(s, server_hostname=host)
    s.write(bytes('GET /%s HTTP/1.0\r\nHost: %s\r\n\r\n' % (path, host), 'utf8'))
    result = ''
    while True:
        data = s.read(100)
        if data:
            result = result + str(data, 'utf8')
        else:
            break
    s.close()
    return result

Die Rückgabe ist nicht nur ein einfacher HTTP/HTTPS Response, sondern auch die gesamten Header Daten.

Waiting to connect:

('192.168.178.70', '255.255.255.0', '192.168.178.1', '192.168.178.1')
Fetching: https://www.googleapis.com/youtube/v3/channels?id=UCUoqALbWy__4Blgfztg4sKg&key=AI******3AJHs&part=statistics
HTTP/1.0 200 OK
Content-Type: application/json; charset=UTF-8
Vary: X-Origin
Vary: Referer
Date: Sun, 31 Jul 2022 09:25:38 GMT
Server: scaffolding on HTTPServer2
Cache-Control: private
X-XSS-Protection: 0
X-Frame-Options: SAMEORIGIN
X-Content-Type-Options: nosniff
Accept-Ranges: none
Vary: Origin,Accept-Encoding
Alt-Svc: h3=":443"; ma=2592000,h3-29=":443"; ma=2592000,h3-Q050=":443"; ma=2592000,h3-Q046=":443"; ma=2592000,h3-Q043=":443"; ma=2592000,quic=":443"; ma=2592000; v="46,43"

{
  "kind": "youtube#channelListResponse",
  "etag": "nJfSIGqHLEeyYpfTt3arnG3kax0",
  "pageInfo": {
    "totalResults": 1,
    "resultsPerPage": 5
  },
  "items": [
    {
      "kind": "youtube#channel",
      "etag": "fkog7EYCmW7T2e-HdOuTSsKST_Q",
      "id": "UCUoqALbWy__4Blgfztg4sKg",
      "statistics": {
        "viewCount": "122093",
        "subscriberCount": "342",
        "hiddenSubscriberCount": false,
        "videoCount": "301"
      }
    }
  ]
}

Funktion zum Extrahieren des JSON Response

Wie du erkennen kannst, liefert die Funktion noch zusätzliche Daten, welche wir in diesem Fall nicht benötigen. Mit einfachen nachfolgenden Funktion können wir den JSON Response extrahieren.

# Ermitteln des JSONs aus dem HTTP Response
def findJson(response):
    return response[response.find('{')-2:]

Als Parameter übergeben wir das Result der Funktion „http_get(url)“ und erhalten unser JSON.

{
  "kind": "youtube#channelListResponse",
  "etag": "nJfSIGqHLEeyYpfTt3arnG3kax0",
  "pageInfo": {
    "totalResults": 1,
    "resultsPerPage": 5
  },
  "items": [
    {
      "kind": "youtube#channel",
      "etag": "fkog7EYCmW7T2e-HdOuTSsKST_Q",
      "id": "UCUoqALbWy__4Blgfztg4sKg",
      "statistics": {
        "viewCount": "122093",
        "subscriberCount": "342",
        "hiddenSubscriberCount": false,
        "videoCount": "301"
      }
    }
  ]
}

Auswerten des JSON Response

Wenn du die Adresse im Browser ausgeführt / abgesendet wird, erhält man wie erwähnt eine Antwort mit einem JSON aus welchem man die nachfolgenden Werte entnehmen kann:

  • viewCount – Anzahl der gesamten Klicks auf Videos
  • subscriberCount – Anzahl der Abos
  • videoCount – Anzahl der Videos

Zunächst wandeln wir das JSON Objekt in ein Dictionary um, denn so können wir ganz einfach auf die Werte zugreifen.

import json

aDict = json.loads(jsonData)
{'pageInfo': {'resultsPerPage': 5, 'totalResults': 1}, 'kind': 'youtube#channelListResponse', 'etag': 'nJfSIGqHLEeyYpfTt3arnG3kax0', 'items': [{'id': 'UCUoqALbWy__4Blgfztg4sKg', 'kind': 'youtube#channel', 'etag': 'fkog7EYCmW7T2e-HdOuTSsKST_Q', 'statistics': {'subscriberCount': '342', 'videoCount': '301', 'hiddenSubscriberCount': False, 'viewCount': '122093'}}]}

Dun kann man mit dem Key „statistics“ auf die oben aufgeführten Werte zugreifen.

aDict = json.loads(jsonData)
statistics = aDict['items'][0]['statistics']
subscriberCount = statistics['subscriberCount']
videoCount = statistics['videoCount']
viewCount = statistics['viewCount']

print('subscriberCount', subscriberCount, sep=" ")
print('videoCount', videoCount, sep=" ")
print('viewCount', viewCount, sep=" ")
subscriberCount 342
videoCount 301
viewCount 122093

Programmieren des Raspberry Pico W Creator Display

Nachdem wir die Daten ermittelt haben, wollen wir diese jetzt auf einem OLED Display anzeigen lassen.

Für den Arduino, ESPx sowie natürlich für den Raspberry Pi / Pico / Pico W bekommst du diverse OLED Displays in verschiedene Auflösungen und auch Farben.

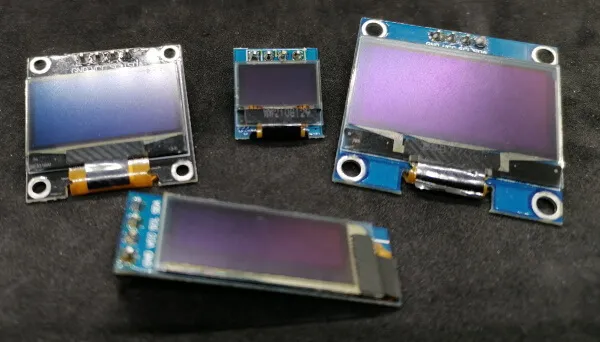

Auswahl an OLED Displays für den Arduino, ESPx und Raspberry Pi
Auswahl an OLED Displays für den Arduino, ESPx und Raspberry Pi

Im nachfolgenden Beispiel verwende ich das 0,96″ OLED Display mit einer Auflösung von 128 x 64 Pixel.

Anschließen eines OLED Displays per I²C an den Pi Pico / Pico W

Zunächst schließen wir unser OLED Display per I²C an den Pi Pico W an. Hier verwende ich die folgende Pinbelegung:

  • GND – Pin 38, GND
  • VCC – Pin 40, VBUS
  • SCL – Pin 1, GP1
  • SDA – Pin 0, GP0

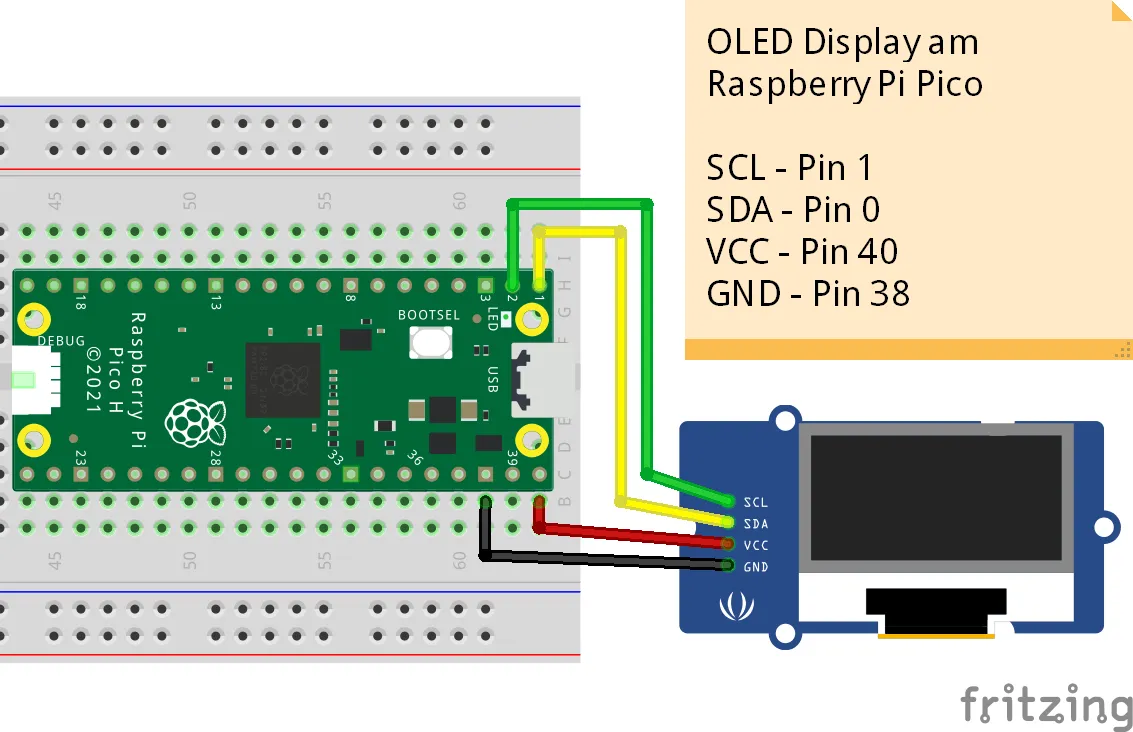

Schaltung - OLED Display am Raspberry Pi Pico
Schaltung – OLED Display am Raspberry Pi Pico

Installieren des Modules für das OLED Display mit SSD1306 Chip

Auf dem OLED Display ist ein Chip vom Typ SSD1306 verbaut, für die Programmierung benötigen wir das Modul „micropython-ssd1306“ welches wir ebenfalls wie zuvor das „ussl“ Modul über „Extras“ > „Verwalte Pakete…“ installieren.

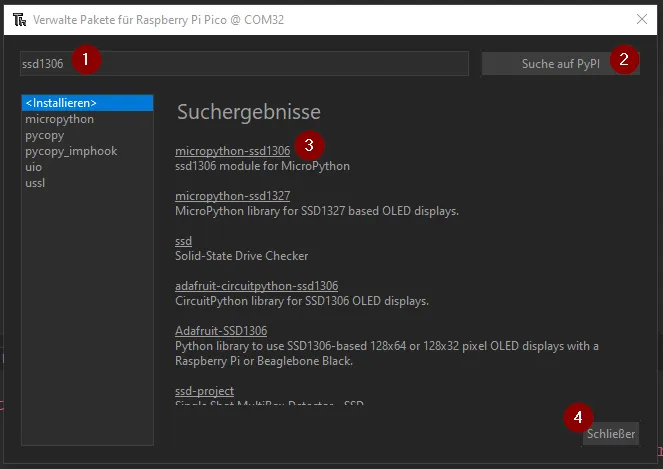

Wir suchen somit nach „ssd1306“ (1) mit der Schaltfläche „Suche auf PyPi“ (2) oder betätigen einfach die Return taste. In den Suchergebnissen wählen wir den ersten Eintrag „micropyhton-ssd1306“ aus und wählen im nächsten Dialog die Schaltfläche „Installieren“, wenn der vorgang

Thony IDE - installieren des Modules "micropython SSD1306"
Thony IDE – installieren des Modules „micropython SSD1306“

Ausgabe der Zeile „Hello World!“ auf dem OLED Display

In der offiziellen Dokumentation zum Modul „micropython-ssd130“ unter Using a SSD1306 OLED display findest du weitere Informationen, wie man ein OLED Display in MicroPython programmiert.

Hier nun ein kleines Beispiel, wie man die Textzeile „Hello World!“ ausgibt.

from machine import Pin, I2C
import ssd1306
import time

i2c = I2C(0, sda=Pin(0), scl=Pin(1))
time.sleep(3)
display = ssd1306.SSD1306_I2C(128, 64, i2c, addr=0x3c)

display.fill(0)
display.text('Hello World!', 0, 0, 1)
display.show()

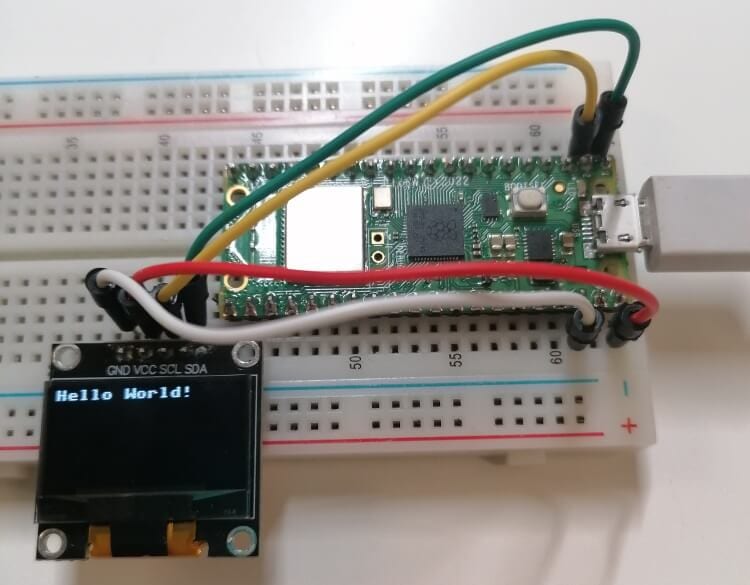

Textzeile "Hello World!" auf dem OLED Display via I²C am Raspberry Pi Pico W angeschlossen
Textzeile „Hello World!“ auf dem OLED Display via I²C am Raspberry Pi Pico W angeschlossen

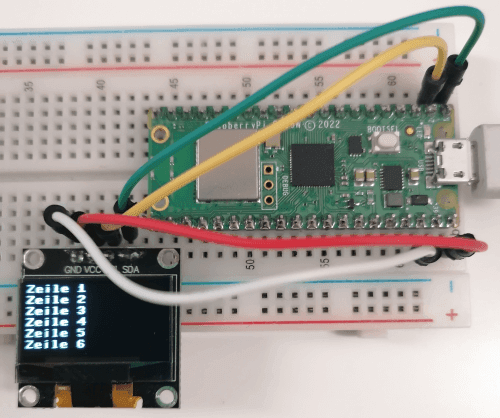

Das Display kann maximal 6 Zeilen mit jeweils 16 Zeichen vernünftig anzeigen.

Anzeige der maximalen Zeilenzahl am 128x64 Pixel OLED Display
Anzeige der maximalen Zeilenzahl am 128x64 Pixel OLED Display

Fertiges Skript „Raspberry Pi Pico W Creator Display“

Hier nun das fertige Skript zum Laden der YouTube Statistik zu einem Kanal mithilfe der API und einem generierten API_KEY.

import network
import socket
import time
import json
import ssl
import ussl

from machine import Pin, I2C
import ssd1306

i2c = I2C(0, sda=Pin(0), scl=Pin(1))
time.sleep(3)
display = ssd1306.SSD1306_I2C(128, 64, i2c, addr=0x3c)

#Zugangsdaten zum WLAN Netzwerk
ssid = '*****'
password = '******'

#Adresse welche uns das JSON mit den Zeitdaten liefert
CHANNEL_NAME = 'Draeger-IT'
CHANNEL_ID = 'UCUoqALbWy__4Blgfztg4sKg'
API_KEY = 'AIz****AJHs'
url = "https://www.googleapis.com/youtube/v3/channels?id={}&key={}&part=statistics".format(CHANNEL_ID, API_KEY)

# Aufbau einer WiFi Verbindung
def wifiConnect():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    wlan.connect(ssid, password)

    print("Waiting to connect:")
    while not wlan.isconnected() and wlan.status() >= 0:
        print(".", end="")
        time.sleep(1)
    print("")
    print(wlan.ifconfig())

# Funktion zum absenden eines HTTP / HTTPS Request und
# Rückgabe des Response
# Quelle: https://www.programcreek.com/python/example/96165/ussl.wrap_socket
def http_get(url):
    print("Fetching:", url)
    proto, _, host, path = url.split('/', 3)

    if proto == "http:":
        port = 80
    elif proto == "https:":
        port = 443

    addr = socket.getaddrinfo(host, port)[0][-1]
    s = socket.socket()
    s.connect(addr)
    if proto == "https:":
        s = ussl.wrap_socket(s, server_hostname=host)
    s.write(bytes('GET /%s HTTP/1.0\r\nHost: %s\r\n\r\n' % (path, host), 'utf8'))
    result = ''
    while True:
        data = s.read(100)
        if data:
            result = result + str(data, 'utf8')
        else:
            break
    s.close()
    return result

# Ermitteln des JSONs aus dem HTTP Response
def findJson(response):
    txt = '{'
    return response[response.find(txt)-2:]

def displayYouTubeStatistics(text, value):
    display.fill(0)
    display.text('YouTube channel', 0, 0, 1)
    display.text(CHANNEL_NAME, 0, 15, 1)

    display.text(text, 0, 30, 1)
    display.text(str(value), 0, 45, 1)

    display.show()

# Main Funktion
def main():
    # Aufbau der Wifi-Verbindung
    wifiConnect()
    # Auslesen des HTTP Response
    response = http_get(url)
    #print(response)
    # ermitteln des JSONs
    jsonData = findJson(response)
    # umwandeln des JSONs in ein Dictionary
    aDict = json.loads(jsonData)
    statistics = aDict['items'][0]['statistics']
    subscriberCount = statistics['subscriberCount']
    videoCount = statistics['videoCount']
    viewCount = statistics['viewCount']

    print('subscriberCount', subscriberCount, sep=" " )
    print('videoCount', videoCount, sep=" " )
    print('viewCount', viewCount, sep=" " )

    pause = 2.5
    displayYouTubeStatistics('subscriberCount', subscriberCount)
    time.sleep(pause)
    displayYouTubeStatistics('videoCount', videoCount)
    time.sleep(pause)
    displayYouTubeStatistics('viewCount', viewCount)
    time.sleep(pause)

# Aufrufen der Funktion main()
while True:
    main()
    # eine Pause von 5 Minuten einlegen
    # Der Server leht die Verbindung ab wenn der Intervall
    # des Zugriffs zu klein ist.
    time.sleep(300)
