Open Roberta #8 – analoger Lichtsensor

Posted on 14. Mai 20233. Mai 2023 by Stefan Draeger

In diesem Beitrag zeige ich dir, wie du einen analogen Lichtsensor im Open Roberta Lab programmieren kannst.

Das Onlinetool Open Roberta Lab habe ich dir bereits in diversen Beiträgen gezeigt.

  • Grafische Programmierung mit Open Roberta,
  • Open Roberta #2 – LED programmieren
  • Open Roberta Lab – analoges Signal auf PWM mappen
  • Open Roberta #6 – Grove Drehpotentiometer

Benötigte Ressourcen für diesen Beitrag

Für den Aufbau der kleinen Schaltung verwende ich nachfolgende Komponenten:

  • einen Arduino UNO,
  • ein USB-Datenkabel,
  • ein Base Shield v2,
  • einen analogen Seeed Grove Lichtsensor,
  • eine Seeed Grove LED,
  • zwei Grove Kabel

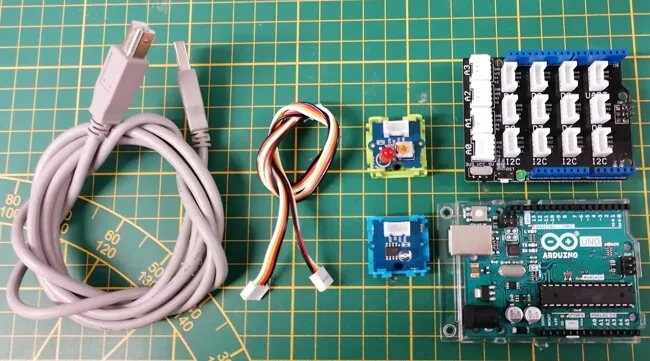

Bauteile - Schaltung analoger Lichtsensor & LED am Arduino UNO
Bauteile – Schaltung analoger Lichtsensor & LED am Arduino UNO

Aufbau der Schaltung

Die Schaltung am Arduino UNO ist, mit dem Base Shield recht einfach, denn hier verwenden wir die Grove Schnittstelle. Der analoge Lichtsensor wird am Pin A0 und die LED am digitalen PWM Pin D3 angeschlossen.

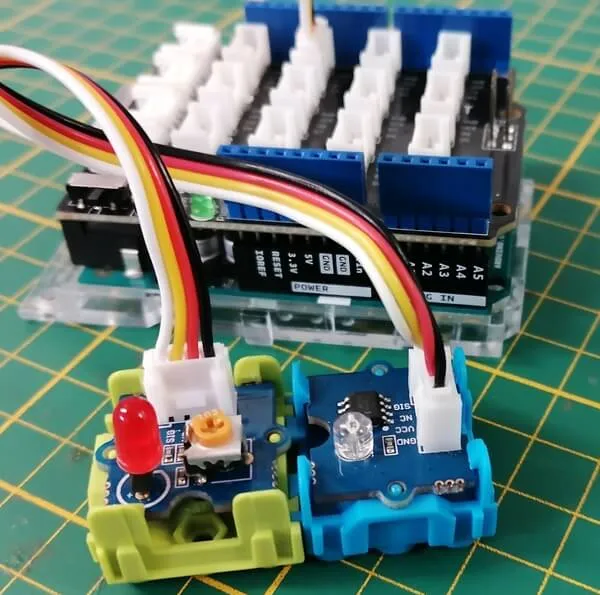

Aufbau der Schaltung - Arduino UNO mit analogem Lichtsensor & LED
Aufbau der Schaltung – Arduino UNO mit analogem Lichtsensor & LED

Für die späteren Beispiele ist es wichtig, dass die Leuchtdiode an einen PWM Pin angeschlossen wird.

Programmieren des analogen Lichtsensors im Open Roberta Lab

Im Nachfolgenden zeige ich dir zwei kleine Beispiele mit dem analogen Lichtsensor am Arduino UNO.

Open Roberta - analoger Lichtsensor
Dieses Video auf YouTube ansehen.

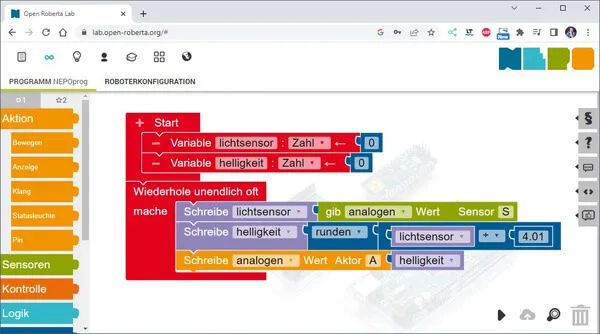

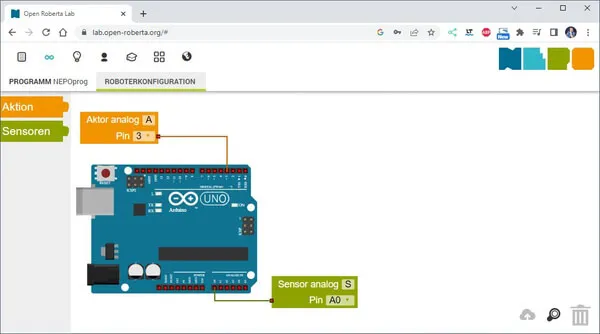

Beispiel 1 – Helligkeit einer LED steuern

Im ersten Beispiel zeige ich dir, wie du den Wert des analogen Lichtsensors auf eine Leuchtdiode übertragen kannst.

Das Beispiel kannst du dir hier als ZIP-Datei herunterladen.

Open Roberta Lab – analoger Lichtsensor & LED – steuern der HelligkeitHerunterladen

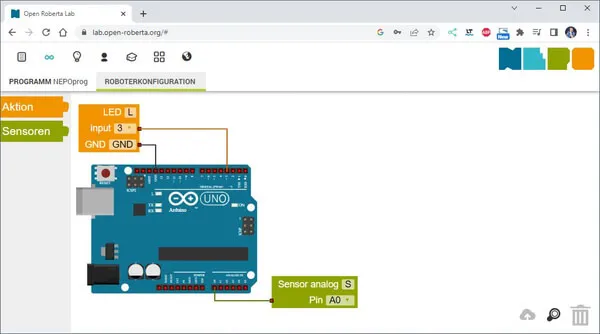

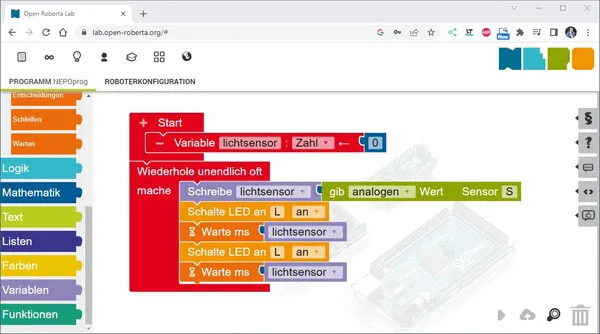

Beispiel 2 – Blinkfrequenz einer LED steuern

Im zweiten Beispiel zeige ich dir, wie du die Blinkfrequenz einer LED in Abhängigkeit vom Wert des analogen Lichtsensors steuern kannst.

Auch dieses Beispiel kannst du dir als ZIP-Datei herunterladen.

Open Roberta Lab – analoger Lichtsensor & LED – steuern der BlinkfrequenzHerunterladen
