M5Stamp Pico Mate #6: Konfigurieren für UIFlow

Posted on 16. Februar 202229. April 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du den Mikrocontroller M5Stamp Pico Mate in UIFlow programmieren kannst.

M5Stamp Pico Mate - programmieren in UIFlow
M5Stamp Pico Mate – programmieren in UIFlow

  • Hinweis
  • Benötigte Ressourcen
  • Einrichten des M5Stamp & ein kleines Programm in UIFlow
  • Flashen des M5Stamp Pico Mate
  • Verbinden des M5Stamp mit UIFlow

Hinweis

Diese Anleitung funktioniert zzt. nur für die Online-Version von UIFlow, die offline Version hat derzeit keine Unterstützung des M5Stamp.

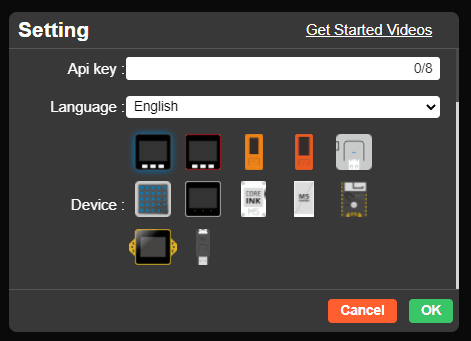

M5Stack UIFlow - online Version, unterstützte Geräte
M5Stack UIFlow – online Version, unterstützte Geräte

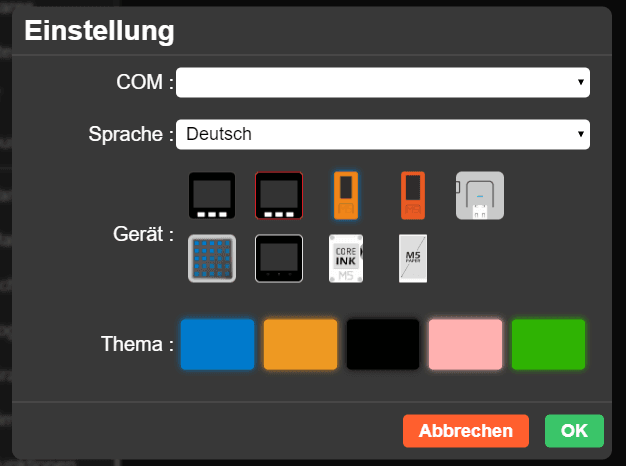

unterstützte Geräte in der UIFlow IDE
unterstützte Geräte in der UIFlow IDE

Benötigte Ressourcen

Um den M5Stamp in UIFlow zu programmieren, benötigst du:

  • einen M5Stamp Pico Mate,
  • ein ESP32 Downloader,
  • ein USB-Typ-C Datenkabel

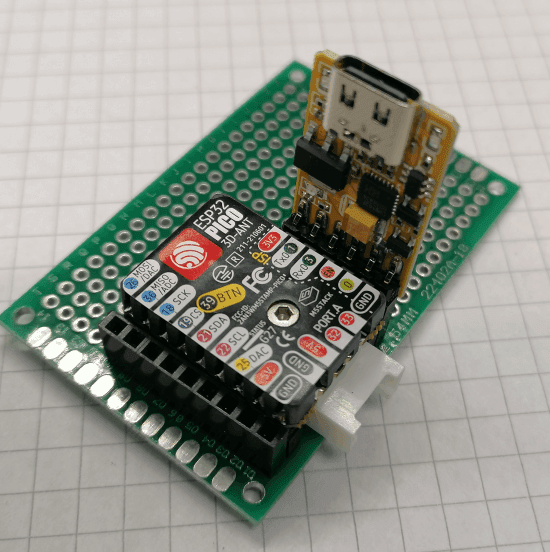

Für den M5Stamp habe ich mir mit einer Lochrasterplatine einen Adapter gelötet auf welchem der ESP32 Downloader einfach aufgesteckt wird.

Lochrasterplatine für den M5Stamp Pico Mate
Lochrasterplatine für den M5Stamp Pico Mate

Dem ESP32 Downloader liegen zwar einige Breadboardkabel bei, jedoch sind die dem M5Stamp beiliegenden Buchsenleisten zu klein, damit diese Kabel sicher halten.

Einrichten des M5Stamp & ein kleines Programm in UIFlow

M5Stamp Pico Mate - einrichten für UIFlow
Dieses Video auf YouTube ansehen.

Flashen des M5Stamp Pico Mate

Wie du diesen Mikrocontroller mit der neuen Firmware Version mithilfe des M5Burner aktualisierst, habe ich dir bereits im Beitrag Vorstellung des M5Stamp Pico im Abschnitt Flashen des M5Stamp Pico Mate im M5Burner ausführlich erläutert.

Wenn der M5Burner gestartet ist, muss zunächst aus der linken Menüleiste der „M5STAMP“ (1) ausgewählt werden. Danach wird zunächst die Firmware über die Schaltfläche „Download“ (2) heruntergeladen. Wenn diese Datei geladen wurde muss nur noch eine Verbindung zum Mikrocontroller M5Stamp Pico Mate aufgebaut werden, dazu muss der korrekte COM-Port gewählt (3) werden (die Baudrate von 150000 lassen wir unangetastet). Über die Schaltfläche Konfiguration kann zbsp. die WiFi-Verbindung eingerichtet werden, dieses benötigen wir für den nächsten Abschnitt, wenn wir den Mikrocontroller über die online Version programmieren möchten. Wir müssen ebenfalls den Modus von „USB Mode“ (5) auf „Internet Mode“ umstellen.

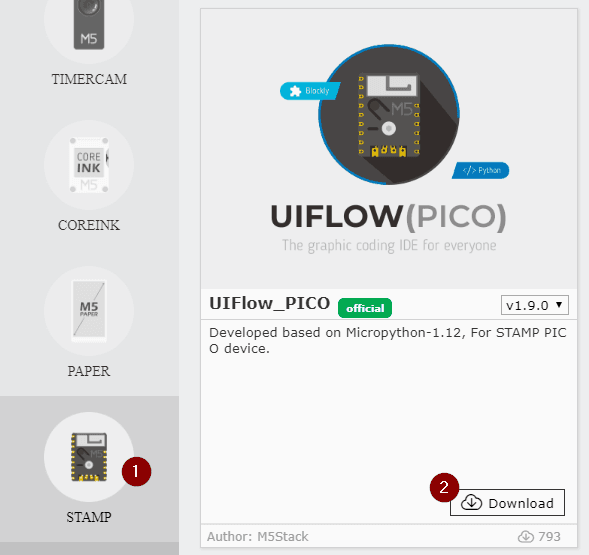

M5Burner - download M5Stamp Pico Mate file
M5Burner – download M5Stamp Pico Mate file

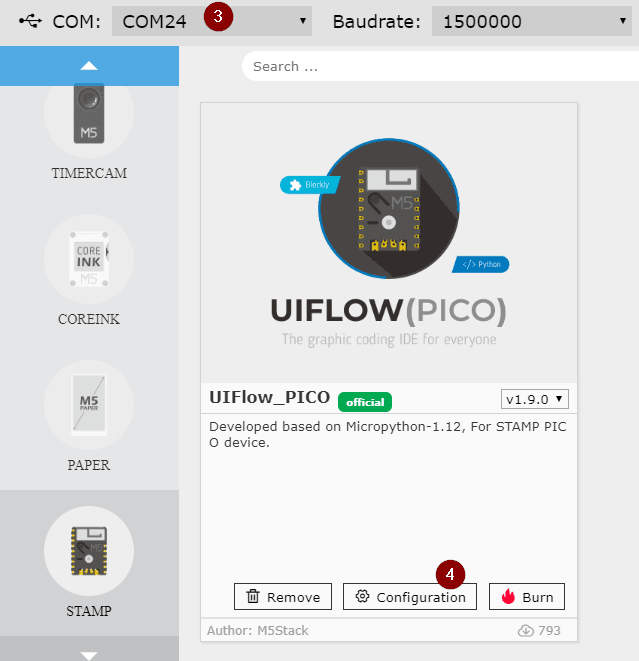

M5Burner - Pico Mate konfigurieren
M5Burner – Pico Mate konfigurieren

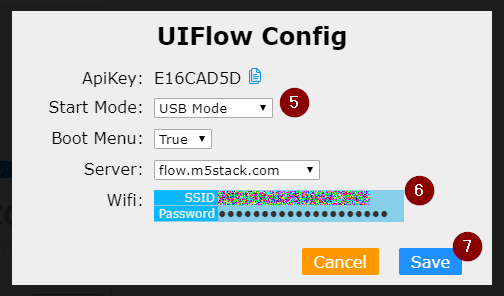

M5Burner - Konfiguration für den M5Stamp Pico Mate
M5Burner – Konfiguration für den M5Stamp Pico Mate

Danach können wir auf die Schaltfläche „Burn“ klicken und die Firmware und die aktuell gewählte Konfiguration wird auf den M5Stamp geschrieben.

Verbinden des M5Stamp mit UIFlow

Für die Verbindung zwischen UIFlow & M5Stamp wird zum einen eine aktive Internetverbindung sowie ein ApiKey oder die MAC-Adresse benötigt.

Die MAC-Adresse wird dir nach dem betätigen der Schaltfläche „Burn“ in der Console des M5Burner angezeigt.

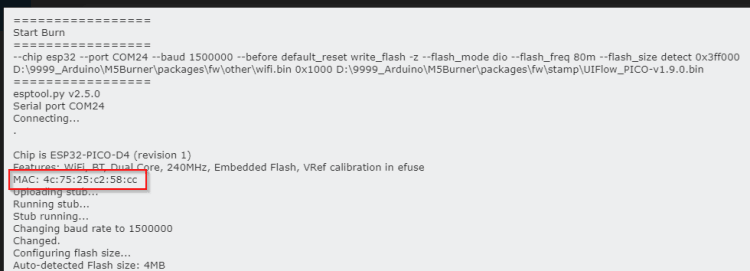

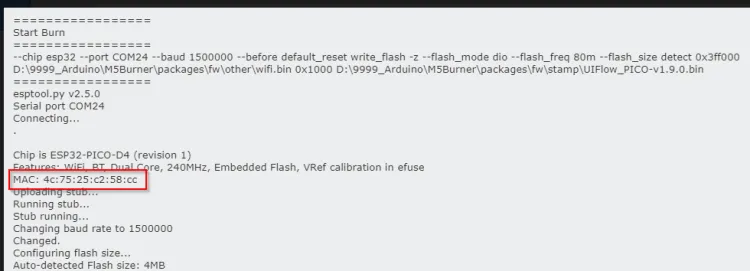

Anzeige der MAC Adresse des M5Stamp Pico Mate
Anzeige der MAC Adresse des M5Stamp Pico Mate

Den ApiKey kannst du jederzeit über den Dialog iesen ApiKey können wir im M5Burner in der „Configuration“ ablesen und uns in die Zwischenablage kopieren.

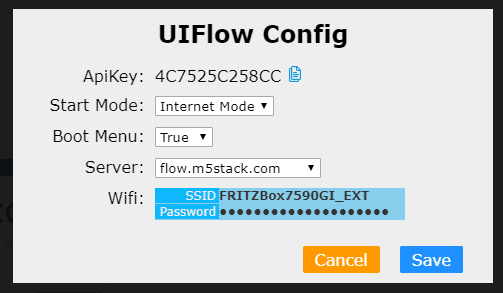

Dialog "UIFlow Config" im M5Burner
Dialog „UIFlow Config“ im M5Burner

Es kann manchmal vorkommen, dass nicht alle Stellen kopiert werden, dann müssen diese Fehlenden per Hand ergänzt werden.

Der ApiKey ist eigentlich nur die MAC-Adresse, jedoch ohne die Doppelpunkte.

In der Webanwendung UIFlow wird dann dieser Key eingegeben und der M5Stamp von den angezeigen Mikrocontrollern ausgewählt.

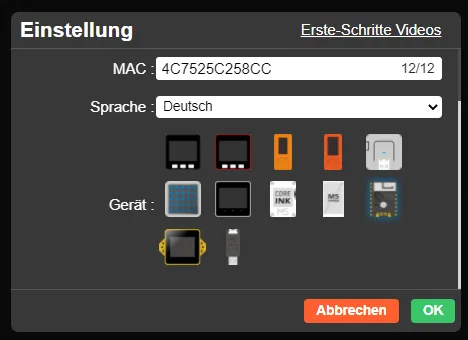

Konfiguration M5Flow
Konfiguration M5Flow
