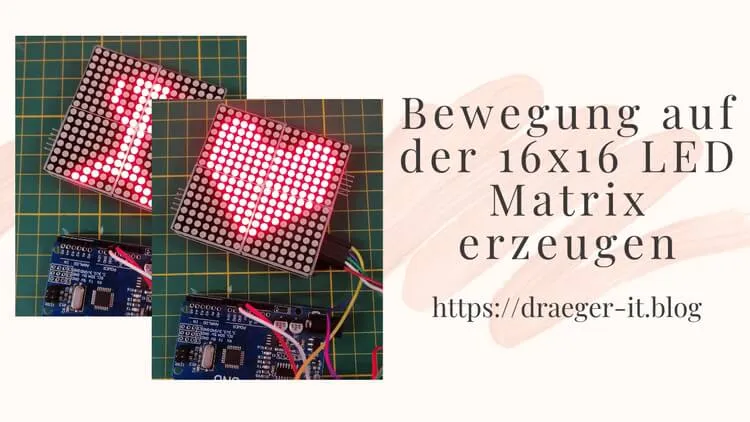

Bewegungen mit 16×16 LED Matrix am Arduino UNO

Posted on 17. Februar 20233. Mai 2023 by Stefan Draeger

In diesem Beitrag möchte ich dir zeigen, wie du einfache Bewegungen auf einer 16×16 LED Matrix mit dem Arduino UNO programmierst.

Bewegungen mit 16x16 LED Matrix am Arduino UNO
Bewegungen mit 16×16 LED Matrix am Arduino UNO

Im letzten Beitrag zur hier verwendeten LED Matrix habe ich dir bereits gezeigt, wie diese an den Arduino UNO angeschlossen und programmiert wird.

Hier soll es nun darum gehen, wie du einfache Bewegungen auf der Matrix anzeigst.

Vorweg, richtige Videos werden sich auf der Matrix nicht anzeigen lassen. Aber man kann mit meinem Generator kleine „Daumenkino“ Bilder erzeugen, welche mit dem richtigen Intervall in Bewegung umgesetzt werden können.

  • Benötigte Ressourcen für den Aufbau
  • Anschluss der 16×16 LED Matrix an den Arduino UNO
  • 16×16 LED Matrix Generator
  • Programm für ein Daumenkino
  • Erzeugen eines pulsierenden Herzens mit dem Generator
    • Download
  • Erzeugen eines Hampelmanns mit dem Generator
    • Download

Benötigte Ressourcen für den Aufbau

Um die nachfolgenden Beispiele nachzubauen, benötigst du:

  • einen Mikrocontroller Bsp Arduino UNO,
  • ein passendes USB-Datenkabel,
  • eine 16×16 LED Matrix,
  • fünf Breadboardkabel, männlich – weiblich, 20 cm

Anschluss der 16×16 LED Matrix an den Arduino UNO

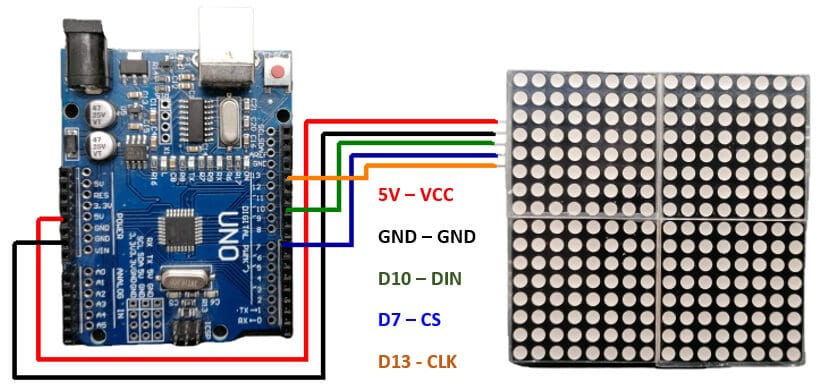

Hier die Grafik, wie du die LED Matrix an den Arduino anschließen kannst.

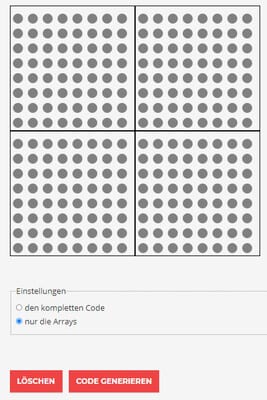

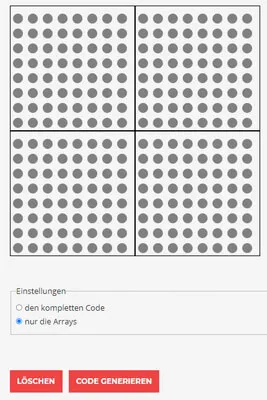

16×16 LED Matrix Generator

Der kleine Generator ist sehr einfach gehalten, du hast die vier LED Matrix Module mit den entsprechenden LEDs, welche du mit der Maus anklicken kannst, die Farbe ändert sich dann von Rot auf Grau.

Du kannst einstellen, ob du nur die Arrays erzeugen lassen möchtest, oder das komplette Programm.

Mit der Schaltfläche „CODE GENERIEREN“ wird, wie es sich erahnen lässt, der Code erzeugt, die Schaltfläche „LÖSCHEN“ setzt alle LEDs auf den default / deaktiviert.

Programm für ein Daumenkino

Da nicht jede kleine Animation gleich viel Bilder hat, habe ich das Programm sehr dynamisch aufgebaut.

#include <LedControl.h>

const int DIN = 11;
const int CS = 7;
const int CLK = 13;

const int NUM_MATRIX_MODULE = 4;

LedControl matrix = LedControl(DIN, CLK, CS, NUM_MATRIX_MODULE);

const int BRIGHTNESS = 6;

const int NUM_IMAGES = 3;

const int MAX_ROWS = 8;
byte data[NUM_IMAGES][NUM_MATRIX_MODULE][MAX_ROWS] = {
  {
  //Arrays mit den Bildern
};

void setupMatrixModul(int modulIndex) {
  matrix.shutdown(modulIndex, false);
  matrix.setIntensity(modulIndex, BRIGHTNESS);
  matrix.clearDisplay(modulIndex);
}

void setup() {
  for (int i = 0; i < NUM_MATRIX_MODULE; i++) {
    matrix.shutdown(i, false);
    matrix.setIntensity(i, BRIGHTNESS);
    matrix.clearDisplay(i);
  }
}

void drawMatrix(int modul, byte data[]) {
  for (int row = 0; row < MAX_ROWS; row++) {
    matrix.setRow(modul, row, data[row]);
  }
}

void loop() {
  for (int image = 0; image < NUM_IMAGES; image++) {
    for (int i = 0; i < NUM_MATRIX_MODULE; i++) {
      drawMatrix(i, data[image][i]);
    }
    delay(250);
  }

  for (int image = NUM_IMAGES-1; image >= 0; image--) {
    for (int i = 0; i < NUM_MATRIX_MODULE; i++) {
      drawMatrix(i, data[image][i]);
    }
    delay(250);
  }
}

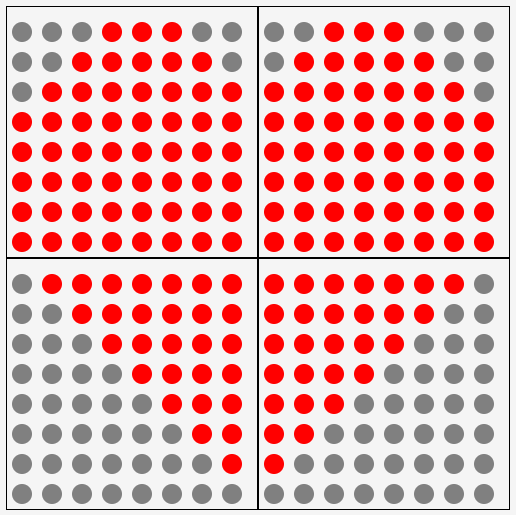

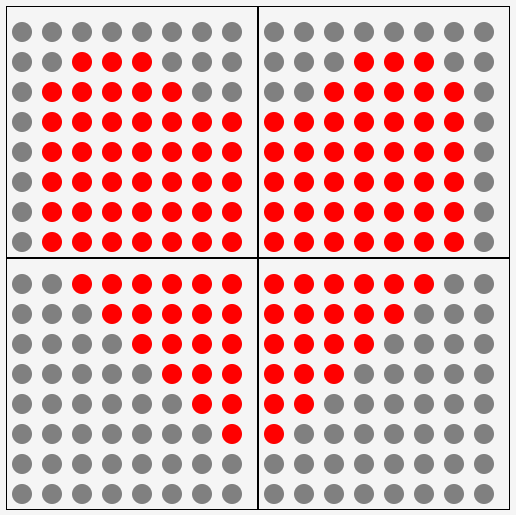

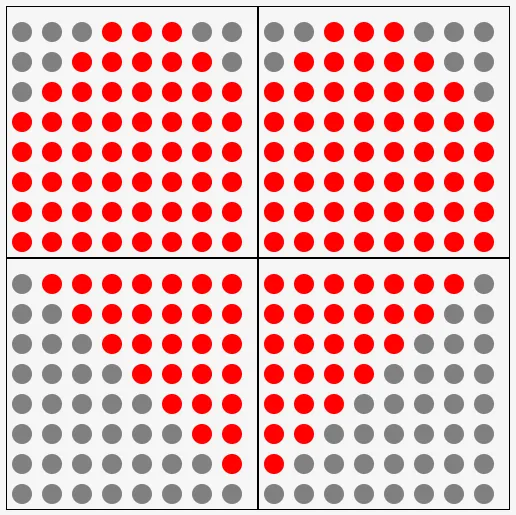

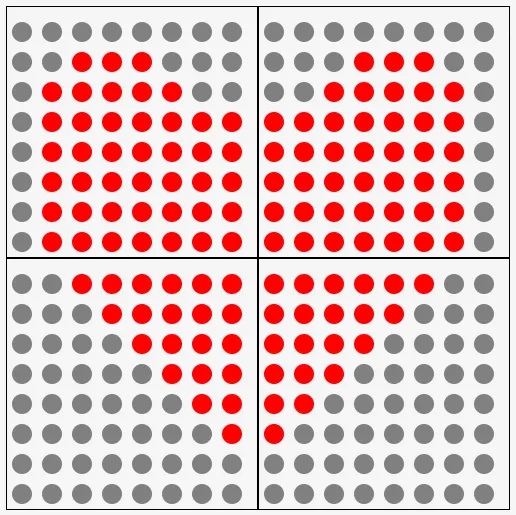

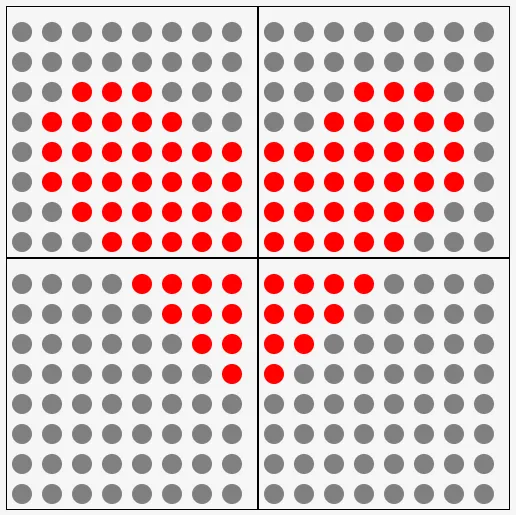

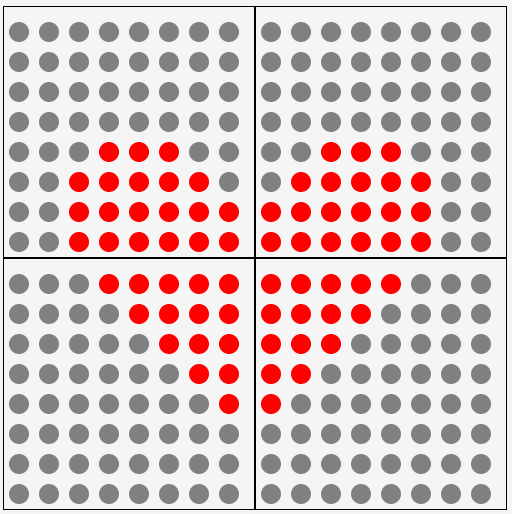

Erzeugen eines pulsierenden Herzens mit dem Generator

Wie erwähnt, kann man mit dem Generator kleine Bilder erzeugen bzw. Arrays für das Programm.

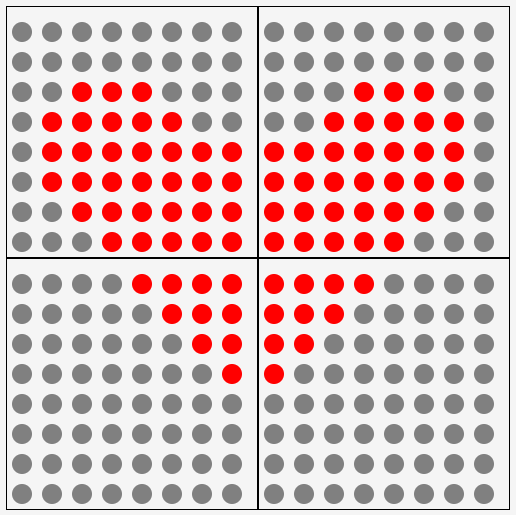

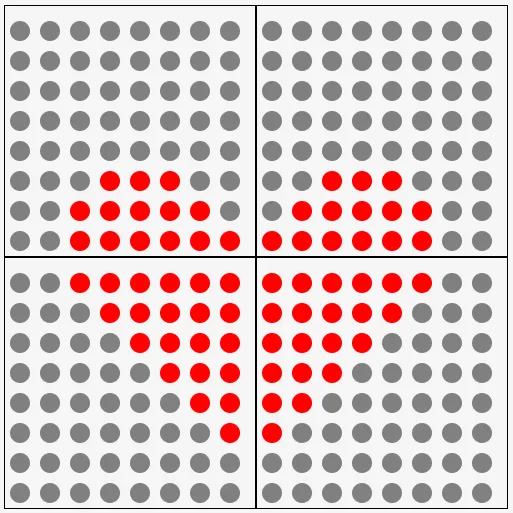

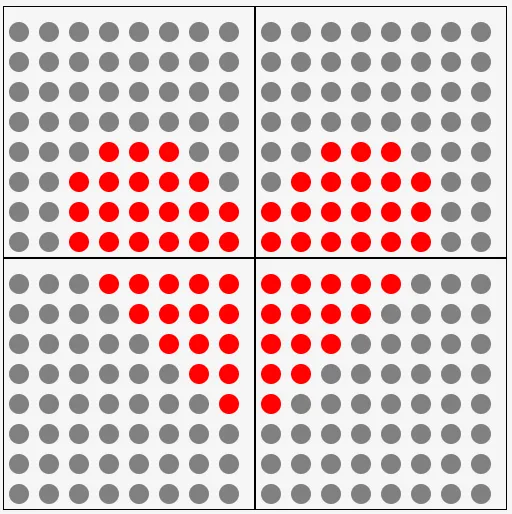

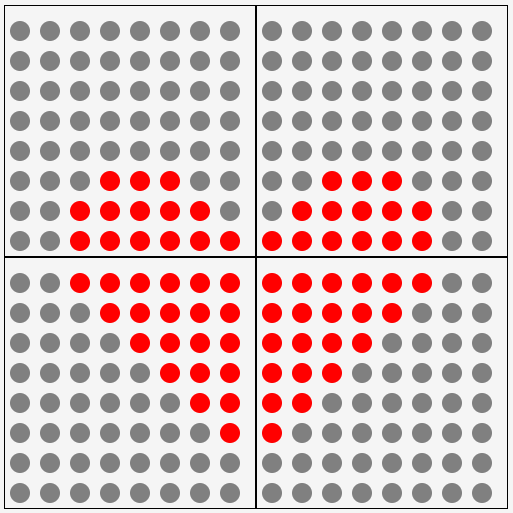

Hier meine Lösung zu den Herzen.

Die Arrays für die Bilder sind folgendermaßen:

// Bild - 1
byte matrixModul1[MAX_ROWS] = {B11111110,B11111100,B11111000,B11110000,B11100000,B11000000,B10000000,B00000000};
byte matrixModul2[MAX_ROWS] = {B01111111,B00111111,B00011111,B00001111,B00000111,B00000011,B00000001,B00000000};
byte matrixModul3[MAX_ROWS] = {B00111000,B01111100,B11111110,B11111111,B11111111,B11111111,B11111111,B11111111};
byte matrixModul4[MAX_ROWS] = {B00011100,B00111110,B01111111,B11111111,B11111111,B11111111,B11111111,B11111111};

// Bild - 2
byte matrixModul1[MAX_ROWS] = {B11111100,B11111000,B11110000,B11100000,B11000000,B10000000,B00000000,B00000000};
byte matrixModul2[MAX_ROWS] = {B00111111,B00011111,B00001111,B00000111,B00000011,B00000001,B00000000,B00000000};
byte matrixModul3[MAX_ROWS] = {B00000000,B00011100,B00111110,B11111110,B11111110,B11111110,B11111110,B11111110};
byte matrixModul4[MAX_ROWS] = {B00000000,B00111000,B01111100,B01111111,B01111111,B01111111,B01111111,B01111111};

// Bild - 3
byte matrixModul1[MAX_ROWS] = {B11110000,B11100000,B11000000,B10000000,B00000000,B00000000,B00000000,B00000000};
byte matrixModul2[MAX_ROWS] = {B00001111,B00000111,B00000011,B00000001,B00000000,B00000000,B00000000,B00000000};
byte matrixModul3[MAX_ROWS] = {B00000000,B00000000,B00011100,B00111110,B11111110,B11111110,B11111100,B11111000};
byte matrixModul4[MAX_ROWS] = {B00000000,B00000000,B00111000,B01111100,B01111111,B01111111,B00111111,B00011111};

// Bild - 4
byte matrixModul1[MAX_ROWS] = {B11111000,B11110000,B11100000,B11000000,B10000000,B00000000,B00000000,B00000000};
byte matrixModul2[MAX_ROWS] = {B00011111,B00001111,B00000111,B00000011,B00000001,B00000000,B00000000,B00000000};
byte matrixModul3[MAX_ROWS] = {B00000000,B00000000,B00000000,B00000000,B00111000,B01111100,B11111100,B11111100};
byte matrixModul4[MAX_ROWS] = {B00000000,B00000000,B00000000,B00000000,B00011100,B00111110,B00111111,B00111111};

// Bild - 5
byte matrixModul1[MAX_ROWS] = {B11111100,B11111000,B11110000,B11100000,B11000000,B10000000,B00000000,B00000000};
byte matrixModul2[MAX_ROWS] = {B00111111,B00011111,B00001111,B00000111,B00000011,B00000001,B00000000,B00000000};
byte matrixModul3[MAX_ROWS] = {B00000000,B00000000,B00000000,B00000000,B00000000,B00111000,B01111100,B11111100};
byte matrixModul4[MAX_ROWS] = {B00000000,B00000000,B00000000,B00000000,B00000000,B00011100,B00111110,B00111111};

Download

Damit du den Code nicht abtippen / kopieren musst, hier der Code zum einfachen Download.

16×16 LED Matrix – pulsierendes HerzHerunterladen

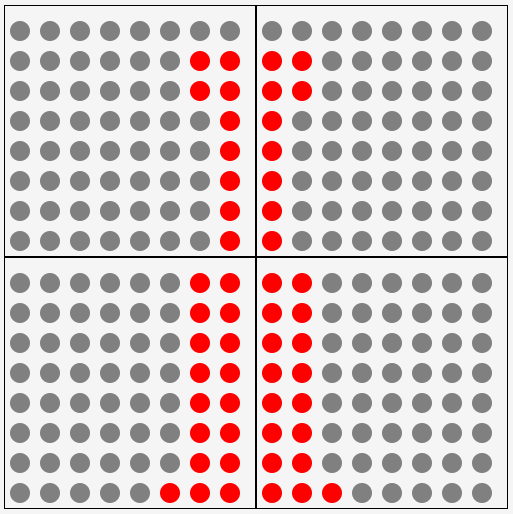

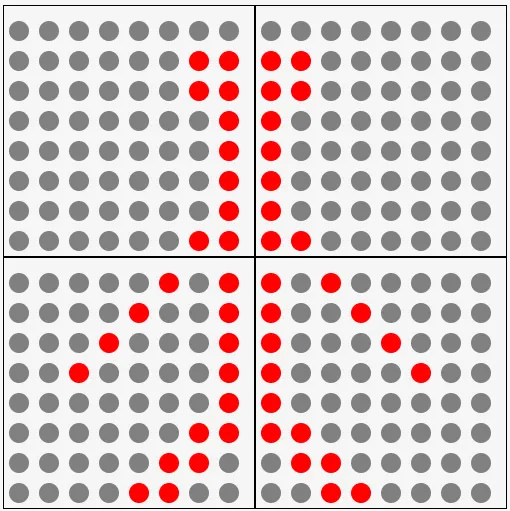

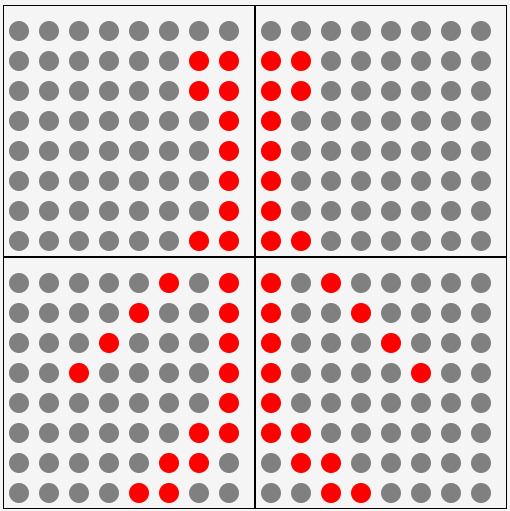

Erzeugen eines Hampelmanns mit dem Generator

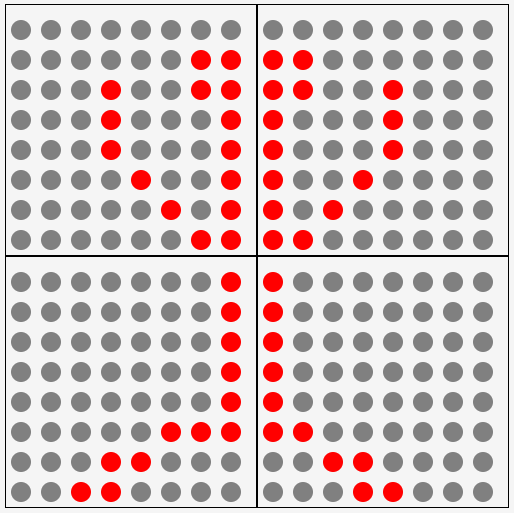

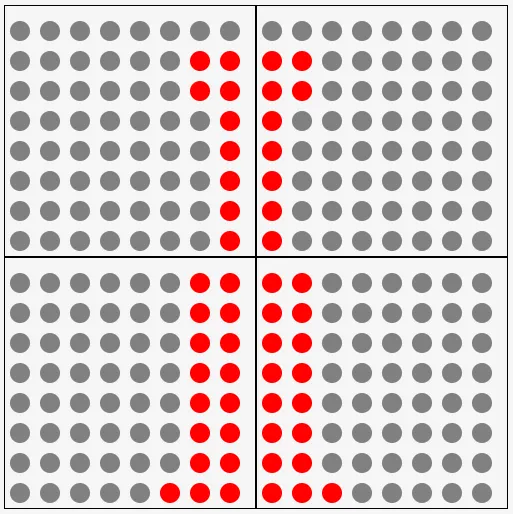

Als weitere Animation kann man einen kleinen Hampelmann erzeugen.

Hierzu erzeuge ich eine kleine Animation mit 3 Bildern.

Der Code für die Bilder ist wie folgt:

byte matrixModul1[MAX_ROWS] = {B11000000,B11000000,B11000000,B11000000,B11000000,B11000000,B11000000,B11100000};
byte matrixModul2[MAX_ROWS] = {B00000011,B00000011,B00000011,B00000011,B00000011,B00000011,B00000011,B00000111};
byte matrixModul3[MAX_ROWS] = {B00000000,B11000000,B11000000,B10000000,B10000000,B10000000,B10000000,B10000000};
byte matrixModul4[MAX_ROWS] = {B00000000,B00000011,B00000011,B00000001,B00000001,B00000001,B00000001,B00000001};

//Bild - 2
byte matrixModul1[MAX_ROWS] = {B10100000,B10010000,B10001000,B10000100,B10000000,B11000000,B01100000,B00110000};
byte matrixModul2[MAX_ROWS] = {B00000101,B00001001,B00010001,B00100001,B00000001,B00000011,B00000110,B00001100};
byte matrixModul3[MAX_ROWS] = {B00000000,B11000000,B11000000,B10000000,B10000000,B10000000,B10000000,B11000000};
byte matrixModul4[MAX_ROWS] = {B00000000,B00000011,B00000011,B00000001,B00000001,B00000001,B00000001,B00000011};

//Bild - 3
byte matrixModul1[MAX_ROWS] = {B10000000,B10000000,B10000000,B10000000,B10000000,B11000000,B00110000,B00011000};
byte matrixModul2[MAX_ROWS] = {B00000001,B00000001,B00000001,B00000001,B00000001,B00000111,B00011000,B00110000};
byte matrixModul3[MAX_ROWS] = {B00000000,B11000000,B11001000,B10001000,B10001000,B10010000,B10100000,B11000000};
byte matrixModul4[MAX_ROWS] = {B00000000,B00000011,B00010011,B00010001,B00010001,B00001001,B00000101,B00000011};

Download

Damit du den Code nicht abtippen / kopieren musst, hier der Code zum einfachen Download.

16×16 LED Matrix – HampelmannHerunterladen
