Arduino Nano mit Optokoppler & Ultraschallabstandssensor

In diesem Beitrag zeige ich dir, wie man einen anderen Stromkreis mithilfe eines Optokoppler abhängig von einem Ultraschallabstandssensor am Arduino Nano schaltet.

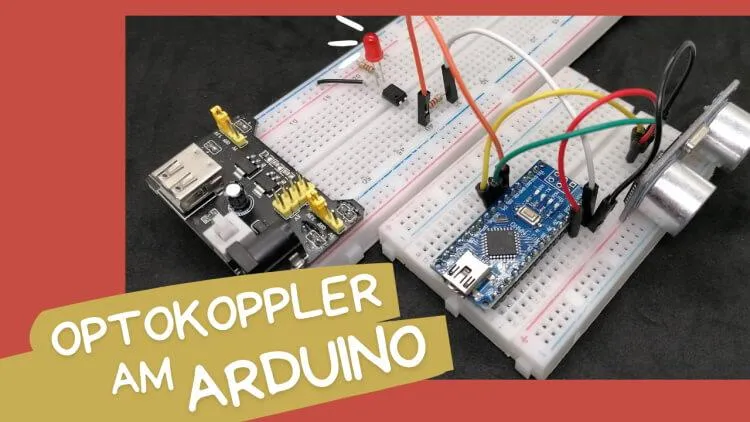

Optokoppler am Arduino Nano
Optokoppler am Arduino Nano

Warum ein Optokoppler?

Ein Optokoppler hat den Vorteil, dass man zwei Stromkreise galvanisch voneinander getrennt hat, d.h. es besteht kein physischer Kontakt zwischen diesen Schaltkreisen.

Optocoupler - PC817
Optocoupler – PC817

Der Optokoppler besitzt im inneren eine Fotodiode und eine LED. Wenn die LED aufleuchtet, dann leitet die Fotodiode den Strom.

Aufbau eines Optokopplers
Aufbau eines Optokopplers

Warum kein Relais?

Ein normales Relais hätte den Vorteil, dass man größere Ströme schalten kann, aber leider kann ein Relais nicht in sehr kurzen Abständen schalten.

Wenn ein Relais in zu kurzen Abständen geschaltet wird, dann „verkleben“ die Kontaktfedern (siehe Grafik) und das Relais ist somit dauerhaft an.

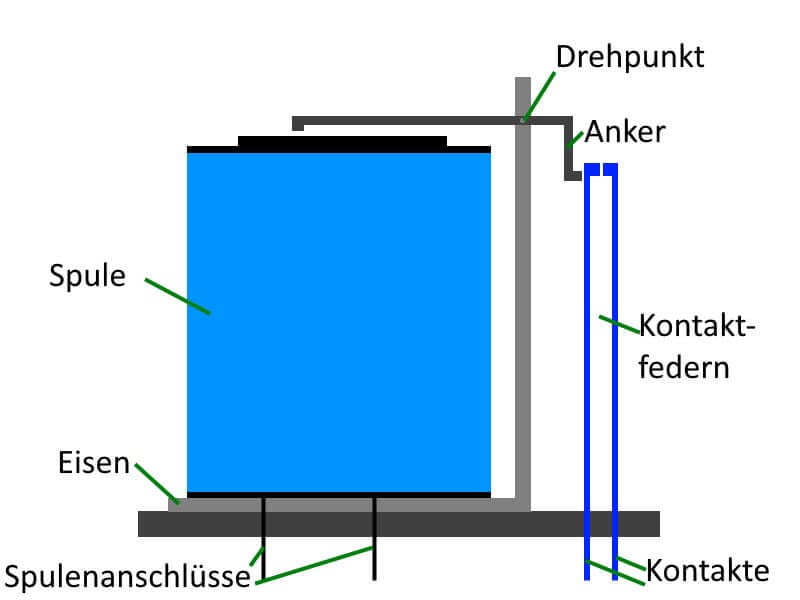

Aufbau eines normalen Relais mit einer Spule
Aufbau eines normalen Relais mit einer Spule

Eine Lösung für diesen Fehlerfall ist dann, dass man auf das Gehäuse des Relais klopft und damit die Kontaktfedern löst.

Benötigte Ressourcen für dieses Projekt

Wenn du das nachfolgende kleine Projekt nachbauen möchtest, benötigst du:

Aufbau der Schaltung

Der Optokoppler PC817 hat auf der Gehäuseoberseite einen kleinen Punkt, welcher die Seite markiert, welche mit dem Arduino verbunden wird. Die andere Seite des Optokopplers wird mit in die anderen Schaltung integriert. (Man muss aber darauf achten das die maximale Last nicht überschritten wird.)

BauteilArduino Nano
Ultraschallabstandssensor HC-SR04
VCC5V
Triggerdigitaler Pin D4
Echodigitaler Pin D3
GNDGND
Optokoppler PC817
Pin 1220 Ohm Widerstand > GND
Pin 2digitaler Pin D2

In meinem Beispiel schalte ich eine kleine Leuchtdiode, welche durch den Optokoppler galvanisch vom Arduino getrennt ist.

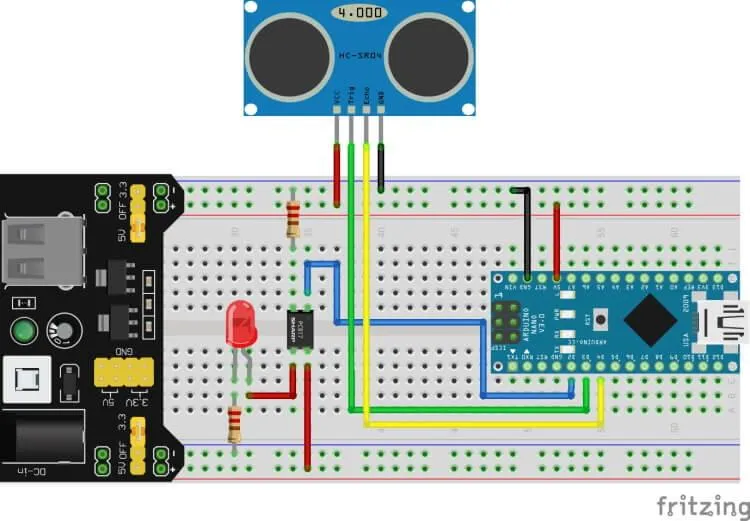

Schaltung - Arduino Nano mit Optokoppler & LED
Schaltung – Arduino Nano mit Optokoppler & LED

Programmieren

Wie man einen Ultraschallabstandssensor am Arduino programmiert, habe ich dir bereits im Beitrag Arduino Lektion 9: Ultraschall Modul HC-SR04 ausführlich erläutert. Ich nutze den Quellcode aus dem genannten Beitrag und erweitere diesen lediglich um die Schaltung des digitalen Pins D2.

const int TrigPin = 4;  //Der PIN welcher auf das Trigger Signal gelegt wird.
const int EchoPin = 3;  //Der PIN welcher auf das Echo Signal gelegt wird.

const int Led = 2; //Der Pin an welcher der Optokoppler angeschlossen wurde.
float cm; //Variable zum zwischenspeichern der Werte

//Wert für den Abstand welcher unterschritten werden muss
//um eine Aktion auszulösen
const int MinimumAbstand = 20;

void setup() {
  Serial.begin(9600); //Die Übertragungsgeschwindigkeit setzen.
  pinMode(TrigPin, OUTPUT); //Den Trigger auf das Output Signal des Sainsmart setzen.
  pinMode(EchoPin, INPUT);  //Das Echo auf das Input Signal des Sainsmart setzen.

  pinMode(Led, OUTPUT); //Der Pin des Optokopplers als Ausgang definieren
}

void loop() {
  digitalWrite(TrigPin, LOW); //Trigger Signal ausschalten
  delayMicroseconds(2);   //2 ms warten
  digitalWrite(TrigPin, HIGH);  //Trigger Signal einschalten
  delayMicroseconds(10);  //10ms warten
  digitalWrite(TrigPin, LOW); //Trigger Signal ausschalten
  cm = pulseIn(EchoPin, HIGH) / 58.0; //Das Empfangene Echo Signal in cm umrechnen
  //Da der Sensor mit einer Messgenauigkeit von 0,3cm arbeitet können wir das
  //Ergbnis auf 2 Nachkommastellen begrenzen
  cm = (int(cm * 100.0)) / 100.0;
  Serial.print(cm); //Den Wert auf den Seriellen Monitor ausgeben
  Serial.println("cm"); //Der geschriebenen Zeile "cm" anfügen und einen Zeilenumbruch ausführen.

  //bei negativen Werten soll die weitere Verarbeitung abgebrochen werden!
  if (cm < 0) {
    return;
  }

  //Wenn der gemessene Abstand kleiner des definierten Minimumwertes ist, dann...
  if (cm < MinimumAbstand) {
    //Pin auf HIGH setzen
    digitalWrite(Led, HIGH);
    //eine kleine Pause von 250 ms.
    delay(250);
    //Pin auf LOW setzen
    digitalWrite(Led, LOW);
    //eine Pause einlegen
    delay(2500);
  }

}

In der Schaltung im Video verwende ich eine 10 mm LED, diese ist etwas besser zu erkennen. Was jedoch deutlich wird ist, wenn der Abstand < 20 cm ist, dann leuchtet die LED kurz auf und das Programm legt eine Pause ein.
