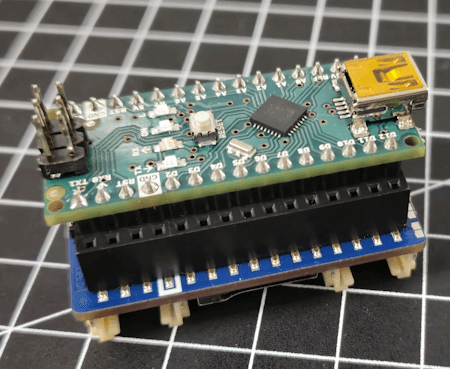

Der Arduino Nano Connector Carrier ist eigentlich als eigenständiges Breakout-Board für Mikrocontroller im Nano-Formfaktor gedacht – also nicht speziell für das Arduino Plug & Make Kit entwickelt.
Doch durch die integrierten Qwiic- und Grove-Schnittstellen passt es aus meiner Sicht hervorragend zum modularen Aufbau des Kits.

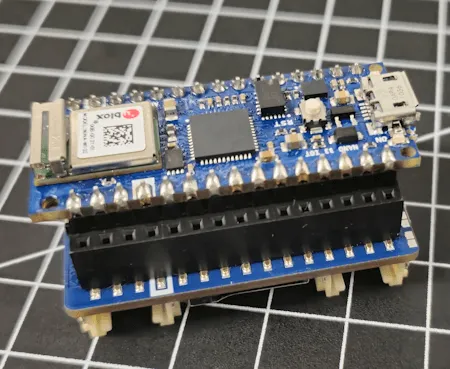

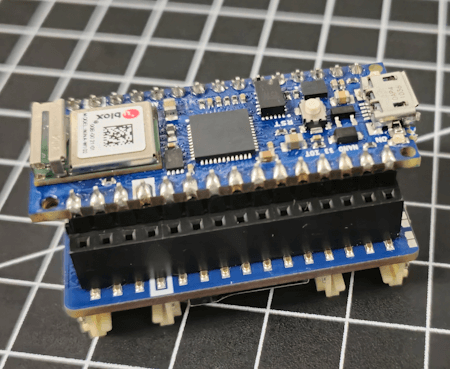

Um das Board dennoch im Plug & Make Kontext nutzen zu können, habe ich einen kompakten Adapter entworfen, mit dem sich z. B. ein Arduino Nano 33 IoT, Nano ESP32 oder Nano Every direkt einsetzen lässt.
📌 Hinweis:
Der UNO R4 WiFi hat auf dem Plug & Make Board einen fest zugewiesenen Platz und bleibt uneingeschränkt nutzbar.

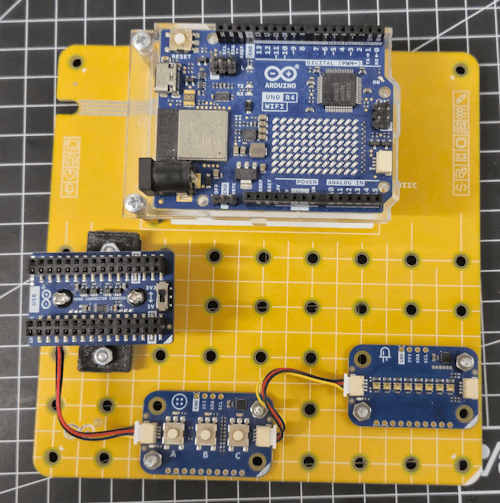

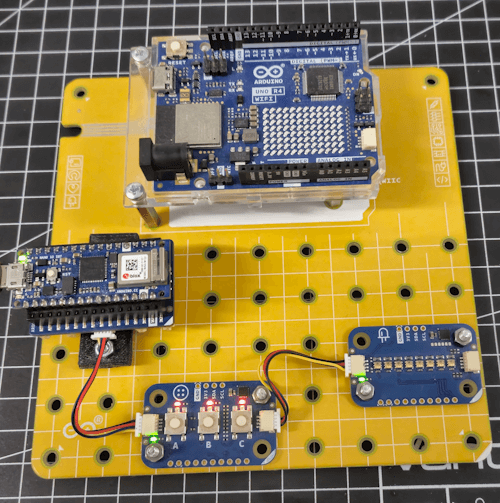

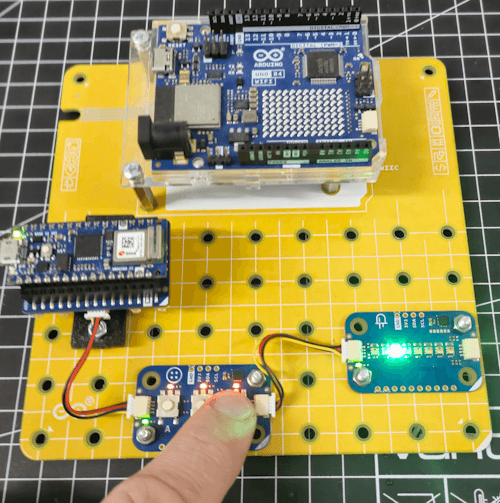

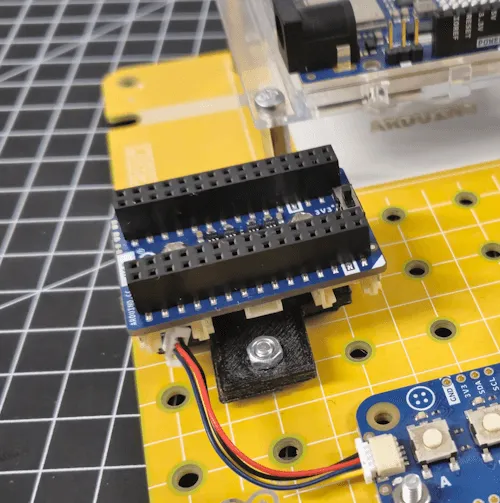

Mein Adapter nimmt zwar ebenfalls etwas Platz auf dem Board ein, lässt sich jedoch so positionieren, dass die Verwendung der Modulino-Module weiterhin möglich ist – etwa durch die vorhandenen Bohrungen für die Befestigung.
So entsteht eine praktische Kombination aus festen und flexiblen Komponenten, die sich ideal für individuelle Prototypen eignet.
Inhaltsverzeichnis
- Was bietet das Arduino Nano Connector Carrier Board?
- Bezug des Arduino Nano Connector Carrier Boards
- Mein 3D-gedruckter Adapter für das Nano Connector Carrier Board
- Ausblick
Was bietet das Arduino Nano Connector Carrier Board?
Das Arduino Nano Connector Carrier wurde entwickelt, um den Einsatz von Mikrocontrollern im Nano-Formfaktor besonders flexibel zu gestalten. Es erleichtert den schnellen Aufbau von Prototypen und eignet sich für vielfältige Anwendungen – von MicroPython-Projekten bis hin zu IoT-Lösungen mit Matter oder Edge AI-Anwendungen.
Dank Qwiic- und Grove-Schnittstellen sowie einem integrierten microSD-Kartenleser ist das Board ideal für Maker, Lehrkräfte und Entwickler, die ohne großen Aufwand Sensoren, Aktoren und Module verbinden wollen. Besonders praktisch: Durch das kompakte Design bleibt es auch auf engen Aufbauten einsetzbar.
Typische Einsatzbereiche:
- Prototyping in der Industrieautomation
- Smart-Home-Anwendungen mit Matter-Integration
- Controller-Projekte (z. B. RC, MIDI, DMX, BLE)
- Bildungsprojekte mit MicroPython und interaktiven Anwendungen
Technische Daten des Arduino Nano Connector Carrier Boards
| Eigenschaft | Details |
|---|---|
| Abmessungen | 28 mm × 43 mm |
| I/O-Spannung | Umschaltbar: 3,3 V / 5 V |
| Kompatibilität | Alle Arduino Nano Boards |
| microSD-Kartenleser | Ja |
| Schnittstellen | |
| Grove Analog/Digital | 2× |
| Grove I2C | 1× |
| Grove UART / Seriell | 1× |
| Qwiic I2C | 1× |
| Nano-Header | Doppelreihe für Nano-Formfaktor |

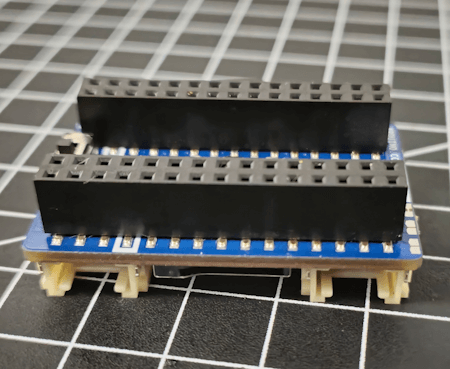

Ein Blick auf die Anschlüsse

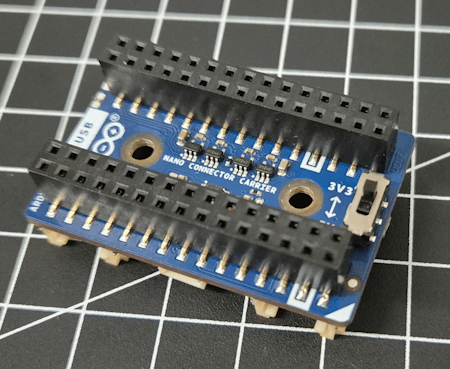

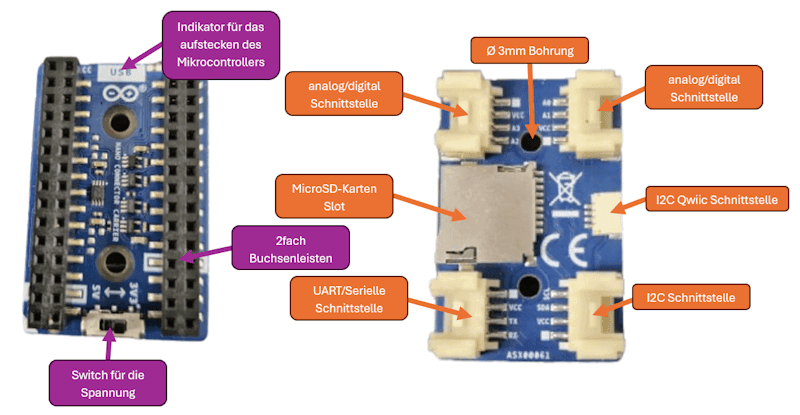

Nachfolgend findest du ein Bild, das die wichtigsten Komponenten des Arduino Nano Connector Carrier zeigt.

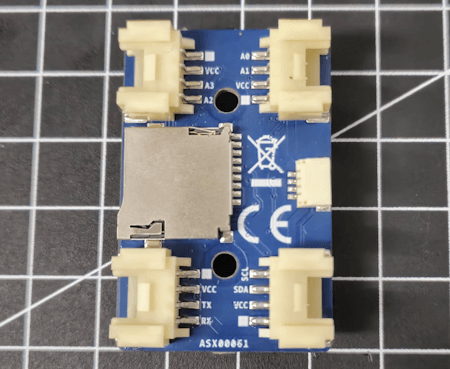

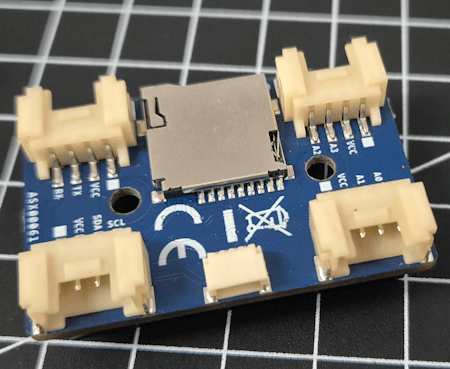

Auf der Rückseite befinden sich zum Beispiel zwei Grove-Schnittstellen, über die die Pins A0 bis A3 nach außen geführt werden. Diese Pins lassen sich sowohl analog als auch digital nutzen – je nachdem, was dein Projekt gerade braucht.
Spannung umschalten: 3,3 V oder 5 V – je nach Mikrocontroller

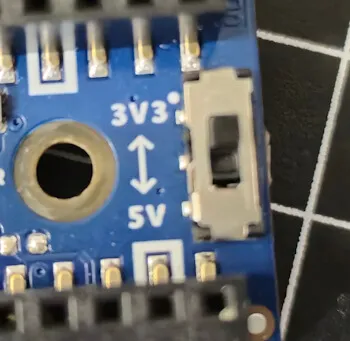

Ein wirklich praktisches Feature des Boards ist der integrierte Schiebeschalter, mit dem du zwischen 3,3 V und 5 V umschalten kannst – je nachdem, welchen Mikrocontroller du verwendest.
Das betrifft nicht nur die Logikspannung, sondern auch die Versorgungsspannung an den Grove-Ports (VCC wird entsprechend angepasst).
Hier eine Übersicht, welche Einstellung du für welchen Mikrocontroller wählen solltest:
| Spannung | Kompatible Mikrocontroller |
|---|---|
| 3,3 V | Nano ESP32, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Rev2, Nano 33 BLE Sense, Nano 33 BLE Sense Rev2, Nano RP2040 Connect, Nano Matter |

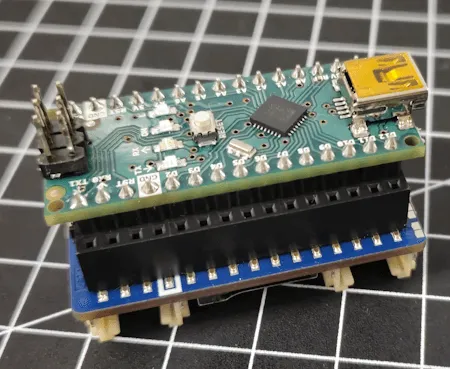

| 5 V | Arduino Nano, Nano Every |
Gerade beim ersten Einsatz spart das viel Zeit – und man bekommt direkt ein Gefühl dafür, wie vielseitig das Board ist.
Pinout und Konfiguration des microSD-Kartenslots
Ein besonderes Feature des Arduino Nano Connector Carrier Boards ist der integrierte microSD-Kartenslot. Damit lassen sich z. B. Messdaten lokal speichern, kleine Konfigurationsdateien lesen oder auch Logdateien ablegen – besonders nützlich für autonome Anwendungen oder Data-Logging-Projekte.

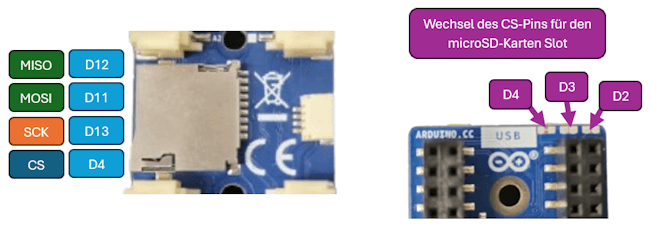

Pinbelegung des microSD-Slots (SPI-Bus):
| Signal | Pin auf Nano | Beschreibung |
|---|---|---|
| MOSI | D11 | Master Out Slave In |
| MISO | D12 | Master In Slave Out |
| SCK | D13 | SPI Clock |
| CS | wählbar (D4/D3/D2) | Chip Select (siehe unten) |
Der CS-Pin (Chip Select) ist per Default auf D4 gelegt.
Oben rechts auf dem Board findest du jedoch drei kleine Lötbrücken, mit denen du den CS-Pin ganz einfach auf D3 oder D2 umlöten kannst – praktisch, wenn du z. B. D4 schon anderweitig belegt hast.
📌 Tipp: Zum Umlöten genügt ein feiner Lötkolben und etwas Lötzinn – setze dabei nur eine der drei Brücken, damit es zu keinen Kurzschlüssen kommt.
Bezug des Arduino Nano Connector Carrier Boards
Das Arduino Nano Connector Carrier Board bekommst du direkt im offiziellen Arduino Store – dort ist der Preis in der Regel fair, allerdings fallen bei einer Bestellung nach Deutschland oft recht hohe Versandkosten an.
💡 Tipp: Es lohnt sich, auch einen Blick in deutsche Elektronikshops zu werfen. Anbieter wie Völkner oder Reichelt führen das Board häufig zu ähnlichen Preisen – mit günstigerem oder sogar kostenlosem Versand, gerade bei größeren Bestellungen.
Nachfolgend findest du eine kleine Übersicht mit den aktuellen Preisen (Stand: 01.07.2025):
| Shop | Preis | Versandkosten |
|---|---|---|
| Arduino Store | 13,30 € | 3,5 € |
| Reichelt | 12,70 € | 5,95 € |
| Völkner | 15,20 € | 5,95 € |
Mein Board habe ich vor rund vier Wochen bestellt – zu diesem Zeitpunkt war die Verfügbarkeit noch recht eingeschränkt. Ich bin schließlich bei Völkner fündig geworden. Zwar war der Preis dort ein paar Euro höher, aber dafür wurde zuverlässig und schnell geliefert – das war mir in dem Moment wichtiger als der Bestpreis.
Mein 3D-gedruckter Adapter für das Nano Connector Carrier Board
Das Arduino Nano Connector Carrier Board bringt viele praktische Schnittstellen mit – nur leider keinen festen Platz im Plug & Make Kit. Das Board wurde nicht dafür konzipiert, auf die Plattform geschraubt oder gesteckt zu werden, was den Einsatz im System erschwert.
Da ich den Funktionsumfang des Carrier Boards – insbesondere Qwiic, Grove und den microSD-Slot – im Plug & Make Kontext unbedingt nutzen wollte, habe ich kurzerhand einen eigenen Adapter entworfen.
Ziel war es, das Board so zu positionieren, dass es:
- sich mechanisch stabil befestigen lässt
- und die bestehenden Funktionen des Plug & Make Kits nicht blockiert.

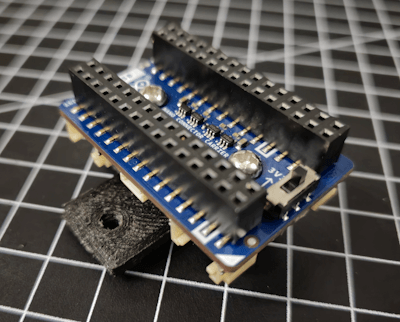

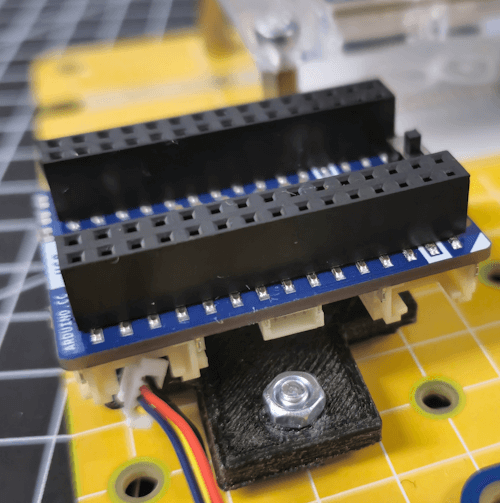

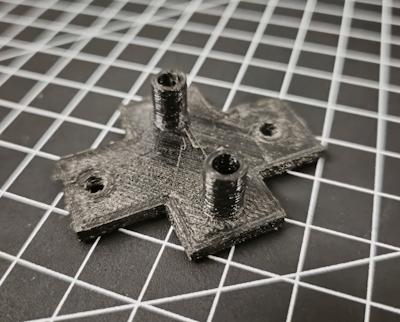

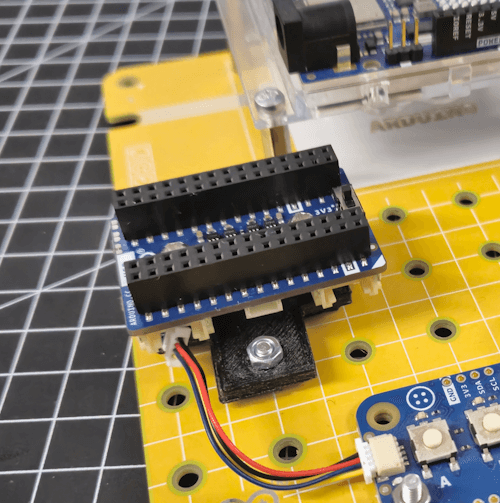

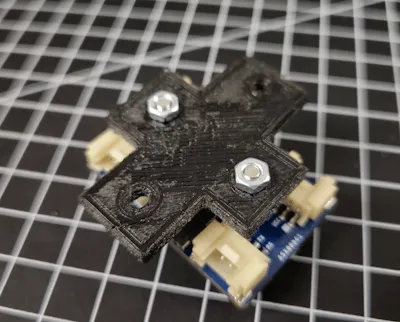

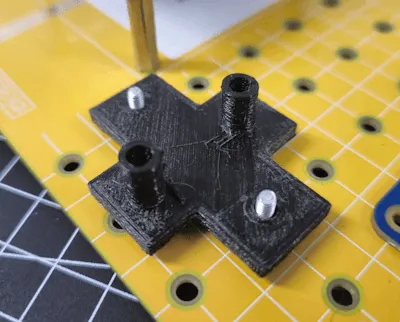

Der Adapter wurde auf meinem etwas in die Jahre gekommenen Anycubic i3 Mega Pro gedruckt – mit einfachem PLA-Filament in rund 30 Minuten. Das Ergebnis ist ein kompakter Träger, der das Nano Connector Carrier Board sicher aufnimmt und sich direkt auf der Basisplatte des Kits befestigen lässt.

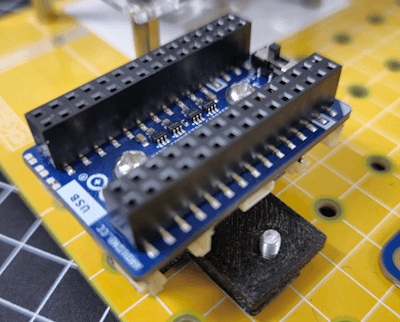

💡 So lässt sich das ansonsten lose Board fest ins Projekt integrieren – ganz ohne Jumperkabel oder improvisierte Halterungen.
Ausblick
In diesem Beitrag habe ich dir das Arduino Nano Connector Carrier Board ausführlich vorgestellt und gezeigt, wie du es mithilfe meines Adapters auch im Plug & Make Kit einsetzen kannst.
Doch damit ist noch lange nicht Schluss:
In den kommenden Beiträgen zeige ich dir anhand konkreter Beispiele, wie du das Board praktisch einsetzt – z. B.:
- Sensorwerte erfassen und auf der microSD-Karte speichern
- Grove-Module anschließen und Daten verarbeiten
Dabei gehe ich Schritt für Schritt auf den Aufbau, den Code und mögliche Stolperfallen ein – ideal für alle, die direkt loslegen wollen.
👉 Folge mir gern weiter auf dem Blog oder YouTube – so verpasst du keinen Beitrag!
