Arduino Lektion 77: HTTM HTDS-SCR Kapazitiver Touch Sensor mit LED

Januar 5, 2019Januar 6, 2019 Stefan Draeger 0 Kommentare Arduino, HTDS, HTTM, HTTM HTDS-SCR, LED, SCR, Sensor, Touch

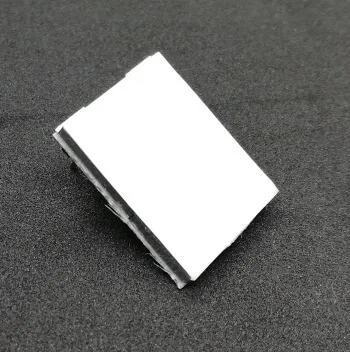

In diesem Beitrag möchte ich gerne den kleinen kapaitiven Touch Sensor mit LED vorstellen.

Dieser Sensor trägt die Bezeichnung „HTTM HTDS-SCR“.

Inhaltsverzeichnis

1 Bezug
2 Technische Daten des Sensors
3 Aufbau & Schaltung
4 Quellcode

Bezug

Der Sensor „HTTM HTDS-SCR“ ist bei ebay.de für ca. 1,3€ inkl. Versandkosten in den Farben rot, grün, gelb udn blau erhältlich.

Technische Daten des Sensors

Der Sensor hat folgende Technische Daten:

Betriebsspannung 2,7 bis 6V
Umbegungstemperatur -30°C bis +70°C
Abmaße
- Breite 16,6mm
- Höhe 20mm
- Tiefe 3mm (ohne Pins)
Output Pin
- Spannung 3,3V ±01,V
- maximaler Strom 500mA

Aufbau & Schaltung

Der Sensor verfügt über 3 Pins, welche mit VCC, GND und OUT gekennzeichnet sind.

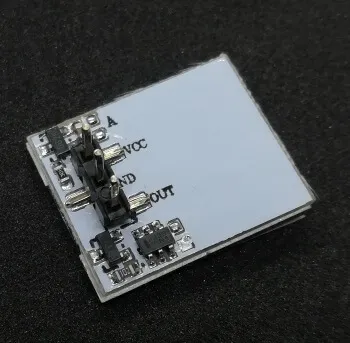

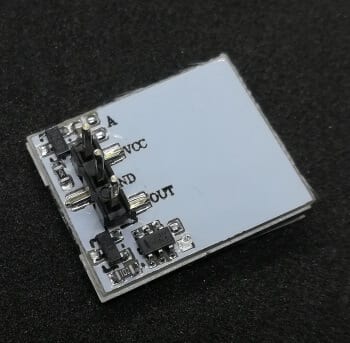

HTTM Touch Sensor - Rückseite — HTTM Touch Sensor – Rückseite

HTTM HTDS-SCR	Arduino UNO
VCC	5V
GND	GND
OUT	digitaler Pin D9

Statt dem digitalen Pin D9, kann natürlich auch ein anderer digitaler Pin verwendet werden.

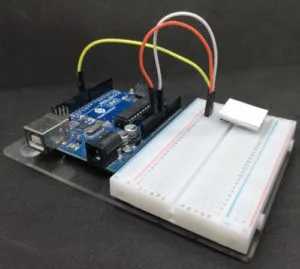

Schaltung mit dem Touch Sensor HTTM am Arduino UNO

Quellcode

Der Quellcode ist eigentlich sehr einfach, denn der Sensor wird als einfacher Taster verwendet.

#define HTTM 9
#define BUILD_IN_LED 13

void setup() {
  Serial.begin(9600);
  pinMode(HTTM, INPUT);
  pinMode(BUILD_IN_LED, OUTPUT);
}

void loop() {
  int state = digitalRead(HTTM);
  digitalWrite(BUILD_IN_LED, state);
  Serial.println(digitalRead(HTTM));
}

#define HTTM 9

#define BUILD_IN_LED 13

void setup() {

Serial.begin(9600);

pinMode(HTTM, INPUT);

pinMode(BUILD_IN_LED, OUTPUT);

}

void loop() {

int state = digitalRead(HTTM);

digitalWrite(BUILD_IN_LED, state);

Serial.println(digitalRead(HTTM));

}

Wenn der Sensor betätigt wird dann wird zusätzlich die interne LED am digitalen Pin D13 aktiviert. Und der Status auf dem seriellen Ausgang ausgegeben.
