Arduino Lektion 30: UV Sensor GYML8511

Posted on 16. Mai 201716. August 2024 by Stefan Draeger

Der UV Sensor GYML8511 dient zum Messen der UV-Strahlung.

UV Sensor GYML8511 im größenvergleich mit einer 1 Cent Münze.
UV Sensor GYML8511 im größenvergleich mit einer 1-Cent-Münze.

  • Was ist UV-Strahlung?
  • Technische Daten
  • Bezug
  • Schaltung
  • Quellcode
    • Einfacher Ausbau zum Messen der UV-Strahlung
    • Projekt „UV-A & UV-B Strahlung messen von 24h.“
      • Quellcode
      • Auswerten der Daten

Was ist UV-Strahlung?

Ultraviolettstrahlung, kurz Ultraviolett, UV oder UV-Strahlung, umgangssprachlich ultraviolettes Licht, seltener und fälschlich Infraviolett-Strahlung, ist die für den Menschen unsichtbare elektromagnetische Strahlung mit Wellenlängen, die kürzer als das sichtbare Licht sind. Im elektromagnetischen Wellenspektrum schließt sich, ausgehend vom für den Menschen sichtbaren Bereich, dem Licht- oder Farbspektrum, an das Ultraviolett die Röntgenstrahlung an.

Die Bezeichnung ultraviolett (etwa „jenseits von Violett“) beruht darauf, dass sich das UV-Spektrum zu kürzeren Wellenlängen an Violett anschließt. Letzteres ist definitionsgemäß der für Menschen gerade noch wahrnehmbare Farbreiz. Wahrgenommen werden jene indirekt durch ultraviolette Strahlung zum Leuchten im sichtbaren Bereich angeregten fluoreszierenden Stoffe. Aus diesem Zusammenhang entstand für UV der umgangssprachliche Begriff Schwarzlicht. Scheinbar ohne Einfluss von Licht (vermeintlich schwarz) „leuchten“ Fluoreszenzflächen im Dunklen hell.

Seite „Ultraviolettstrahlung“. In: Wikipedia, Die freie Enzyklopädie. Bearbeitungsstand: 11. Mai 2017, 09:07 UTC. URL: https://de.wikipedia.org/w/index.php?title=Ultraviolettstrahlung&oldid=165405719(Abgerufen: 18. Mai 2017, 11:06 UTC)

Technische Daten

  • Betriebsspannung 3,3 V
  • max. Stromaufnahme 300µA
    • Ruhestrom 0,1µA

Bezug

Der UV Sensor kann zum Beispiel über Amazon bezogen werden.

Schaltung

Das Modul verfügt über 5 PINs welche wie folgt mit dem Arduino Leonardo verbunden werden:

GYML8511 PINArduino Leonardo
 VIN -bleibt frei-
3V33,3V
GNDGround
OUT A0
EN3,3V

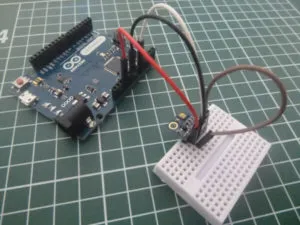

Aufbau GYML8511 am Arduino Leonardo
Aufbau GYML8511 am Arduino Leonardo

Quellcode

Einfacher Ausbau zum Messen der UV-Strahlung

Um „nur“ einfach die UV-Strahlung zu messen & im seriellen Monitor auszugeben bedarf es folgenden einfachen Sketch.

int uvSensorIn = A0; //Analoger Eingang A0

const float inMin = 0.99;
const float inMax = 2.9;
const float outMin = 0.0;
const float outMax = 15.0;

const byte numberOfReadings = 8;

void setup(){
  pinMode(uvSensorIn, INPUT);
  Serial.begin(9600); //Starten der Seriellen Kommunikation mit 9600 baud
}

void loop(){
  int uvLevel = averageAnalogRead(UVsensorIn);

  float outputVoltage = 3.3 * uvLevel/1024;
  float uvIntensity = mapfloat(outputVoltage, inMin, inMax, outMin, outMax);

  Serial.print(" UV Intensität: ");
  Serial.print(uvIntensity);
  Serial.println(" mW/cm^2");
  delay(200); //Pause von 200ms.
}

//Ließt den PIN x mal und berechnet aus der Anzahl der gelesenen Werte den
//Durchschnittswert und liefert diesen zurück.
int averageAnalogRead(int pinToRead){
  unsigned int runningValue = 0;
  for(int x = 0 ; x < numberOfReadings ; x++){
    runningValue += analogRead(pinToRead);
  }
  return(runningValue / numberOfReadings);
}

//Arduino map Funktion unterstützt kein Float daher wurde diese neu implementiert
//(eine Kopie aus dem Arduino Forum)
float mapfloat(float x, float in_min, float in_max, float out_min, float out_max){
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}

Projekt „UV-A & UV-B Strahlung messen von 24h.“

Hier nun ein kleines Projekt mit dem Data logging Shield, welches ich hier schon beschrieben habe. Für dieses Projekt habe ich vom Arduino Leonardo zum Arduino Uno gewechselt.

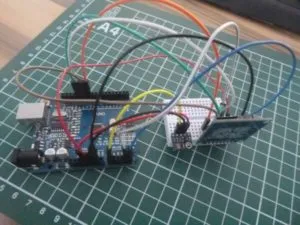

Projekt 24h messen der UV Strahlung
Projekt 24h messen der UV-Strahlung

Das Ganze wird natürlich schön wetterfest „eingetuppert“.

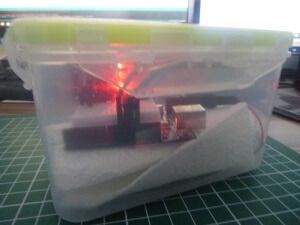

Schaltung Wetterfest "eingetuppert"
Schaltung Wetterfest „eingetuppert“

Und dann draußen positioniert.

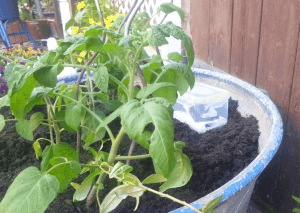

"eingetuppert" und Positioniert
„eingetuppert“ und Positioniert

Quellcode

Hier nun der Quellcode zum Projekt. Ich messe erstmal im 5min. Takt und auch nur über einen kurzen Zeitraum denn das Wetter oder vielmehr die Sonnenstrahlung ist zzt. nicht besonders daher wiederhole ich den Test im Juni / Juli wo die Werte wohl mehr Aussagekraft haben werden.

#include <SD.h>   //SD Card Bibliothek
#include <SPI.h>  //Bibliothek zum zugriff auf die SPI Schnittstelle des Arduinos
#include <Wire.h>
#include <TimeLib.h>
#include <DS1307RTC.h>

File outFile; // Die Datei welche geschrieben bzw. gelesen werden soll
int pinCS = 53; // Chip Select Pin 10 auf dem Arduino Uno
String filename = "uvwert.csv"; //Dateiname der zu lesenden bzw. schreibenden Datei

int uvSensorIn = A0; //Output from the sensor
int REF_3V3 = A1; //3.3V power on the Arduino board

int val;
int dat;

int index = 0;

const float inMin = 0.99;
const float inMax = 2.9;
const float outMin = 0.0;
const float outMax = 15.0;

const byte numberOfReadings = 8;

const char *monthName[12] = {"Jan", "Feb", "Mar", "Apr", "May", "Jun", "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"};
tmElements_t tm;

void setup() {
  Serial.begin(9600); //Serielle Kommunikation mit 9600 Baud beginnen
  pinMode(uvSensorIn, INPUT);
  pinMode(REF_3V3, INPUT);
  pinMode(pinCS, OUTPUT);
  if (SD.begin()){ //Wenn die SD Card initialisiert werden konnte dann....
    Serial.println("SD Karte konnte erfolgreich geladen werden!"); //Ausgabe des Textes auf der Seriellen Schnittstelle
  } else {
    //Dieser Block wird ausgeführt wenn die SD Card nicht initialisiert werden konnte.
    Serial.println("SD Karte konnte NICHT erfolgreich geladen werden!"); //Ausgabe des Textes auf der Seriellen Schnittstelle
    Serial.println("---Programm wird beendet!"); //Ausgabe des Textes auf der Seriellen Schnittstelle
    return; //vorzeitiges beenden der setup Methode
  }
}

String getTimestamp(){
  tmElements_t tm;
  String timestamp = "-error-"; //Meldung wenn die Zeit nicht gelesen werden konnte.
  if (RTC.read(tm)) { //Lesen der aktuellen Zeit
    timestamp = "";
     timestamp += get2digits(tm.Day); //Tag
    timestamp += ".";
    timestamp += get2digits(tm.Month); //Monat
    timestamp += ".";
    timestamp += get2digits(tmYearToCalendar(tm.Year)); //Jahr
    timestamp += " ";
    timestamp += get2digits(tm.Hour); //Stunde
    timestamp += ":";
    timestamp += get2digits(tm.Minute); //Minute
    timestamp += ":";
    timestamp += get2digits(tm.Second); //Sekunde
  }
  return timestamp;
}

//Die Funktion liefert einen String Wert zurück welcher bei Zahlen < 10 mit führender Null beginnt.
String get2digits(int number) {
  String val = "";
  if (number >= 0 && number < 10) {
    val += "0";
  }
  val += String(number);
return val;
}

void writeContent(float uvIntensity, float uvLevel){
  outFile = SD.open(filename, FILE_WRITE); //Öffnet bzw. erzeugt die Datei im Modus schreibend
  if (outFile) { //Wenn die Datei existiert dann...
    outFile.print(++index); //1. Spalte INDEX
    outFile.print(",");
    outFile.print(uvIntensity); //2. Spalte UV Intensität
    outFile.print(",");
    outFile.print(uvLevel); //3. Spalte UV Intensität
    outFile.print(",");
    outFile.print(getTimestamp());  //4. Spalte Zeitstempel
    outFile.println("");
    outFile.close(); //Schließen der Datei (Dieses ist wichtig da sonst beim beenden des Sketches dies Daten verloren gehen können.)
  } else {
    //Dieser Block wird ausgeführt wenn die Datei nicht erzeugt werden konnte.
     Serial.println("Fehler beim öffnen der Datei test.txt"); //Ausgabe des Textes auf der Seriellen Schnittstelle
  }
}

//Liefert den WErt für die UV Intensität
float readUVIntensityValue(){
 int refLevel = averageAnalogRead(REF_3V3);
 int uvLevel = readUVLevelValue();
 float outputVoltage = 3.3 / refLevel * uvLevel;
 float uvIntensity = mapfloat(outputVoltage, inMin, inMax, outMin, outMax);
 String value = " UV Intensity: ";
 value += uvIntensity;
 value += " mW/cm^2";
 return uvIntensity;
}

//Liefert den Wert für den UV Level
float readUVLevelValue(){
 int uvLevel = averageAnalogRead(uvSensorIn);
 return uvLevel;
}

//Ließt den Wert vom analogen Eingang n mal und gibt den Durchschnittswert zurück.
int averageAnalogRead(int pinToRead){
  unsigned int runningValue = 0;
  for(int x = 0 ; x < numberOfReadings ; x++){
    runningValue += analogRead(pinToRead);
  }
  return (runningValue / numberOfReadings); //Berechnung des Durchschnittswertes.
}

float mapfloat(float x, float in_min, float in_max, float out_min, float out_max){
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}

void loop(){
  //Schreibt die Werte vom UV Sensor auf die SD Card.
  writeContent(readUVIntensityValue(),readUVLevelValue());
  delay(300000); // 5min. Pause bis zum nächsten durchlauf.
}

Auswerten der Daten

Die Werte aus der CSV Datei müssen zuerst bearbeitet werden, denn das Dezimaltrennzeichen ist ein Komma „,“ und nicht ein Punkt „.“.
Dieses lässt sich in Microsoft Excel bzw. OpenOffice Calc durch „Suchen und Ersetzen“ lösen, oder man schreibt den Quellcode gleich so das die „Richtigen Werte“ geschrieben werden, dabei muss man jedoch darauf achten dass, das Trennzeichen für die CSV Datei dann als Semikolon „;“ gesetzt wird.

String formatFloatToGermanFloat(float value){
  String strValue = String(value);
  char arr[strValue.length()];
  strcpy(arr, strValue.c_str());
  String result = "";
  for(int i=0;i<sizeof(arr);i++){
    Serial.println(arr[i]);
    if(arr[i] == '.'){
      result += ",";
    } else {
      result += String(arr[i]);
    }
  }
  return result;
}

Nachdem die Änderung nun vorgenommen wurde kann das Diagramm erzeugt werden. Ich nutze dafür OpenOffice Calc.

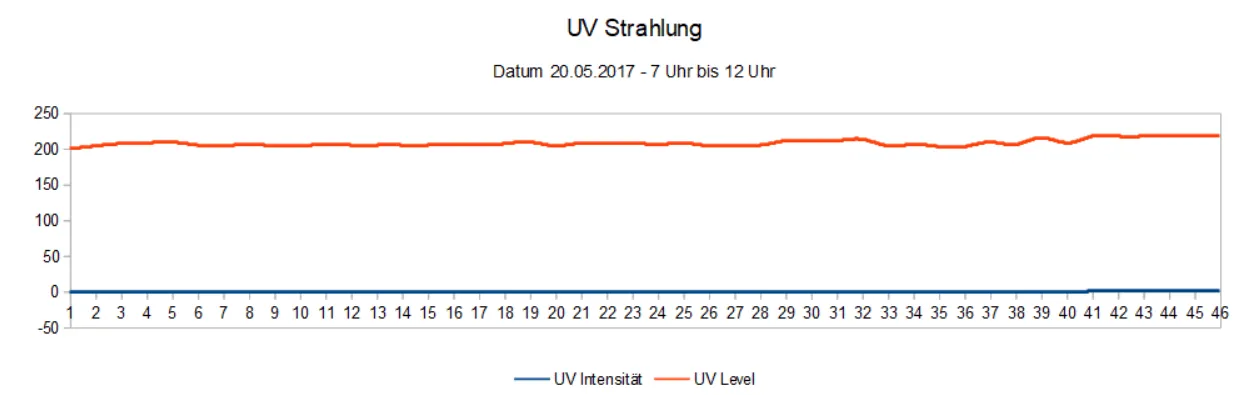

UV Strahlung vom 20.05.2017
UV-Strahlung vom 20.05.2017
