Arduino Lektion 29: DHT22 Sensor

Veröffentlicht am 11. Mai 20173. Mai 2023 von Stefan Draeger

Der DHT22 Sensor misst die relative Luftfeuchtigkeit und die Temperatur. In einem früheren Tutorial habe ich den Sensor DHT11 vorgestellt, welcher auch diese beiden Werte messen kann, jedoch mit einer viel geringeren Auflösung.

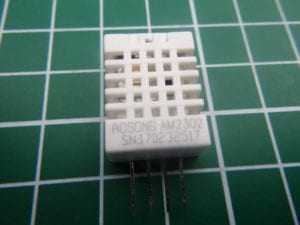

DHT22 Sensor für relative Luftfeuchtigkeit und Temperatur
DHT22 Sensor für relative Luftfeuchtigkeit und Temperatur
  • Technische Daten
  • Schaltung
    • Pinbelegung
  • Betrieb am Arduino Leonardo
    • Quellcode
  • Video
  • Download

Technische Daten

Da der DHT11 fast baugleich ist, möchte ich nun die technischen Daten gegenüberstellen, damit ersichtlich worin sich diese beiden Sensoren unterscheiden.

 DHT22DHT11
Messbereich relative Luftfeuchtigkeit 0 % bis 100 % 20 % bis 90 %
Toleranz relative Luftfeuchtigkeit±2 %±5 %
Messbereich der Temperatur-40 °C bis 80 °C0 °C bis 60 °C
Toleranz des Messbereiches für die Temperatur±0.5 °C±2 °C
Betriebsspannung3,3V – 5V5V

Es ist deutlich ersichtlich, dass der DHT22 Sensor dem DHT11 Sensor über liegen ist, dieses spiegelt sich auch im Preis nieder. Der DHT11 kann schon für knapp 2 € über ebay.de bezogen werden, wobei der DHT22 Sensor schon knapp doppelt soviel kostet.

Schaltung

Pinbelegung

Der DHT22 Sensor verfügt über vier Pins welche wie folgt belegt sind:

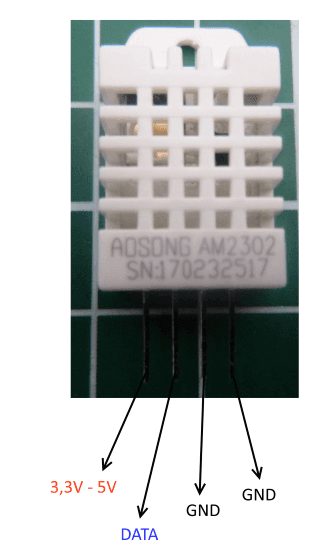

DHT22 Pinbelegung
DHT22 Pinbelegung

Betrieb am Arduino Leonardo

Da ich die beiden Sensoren in den technischen Daten schon verglichen haben möchte, ich jetzt auch beide im Live betrieb vergleichen. Dazu bestücke ich den Arduino Leonardo mit dem DHT11 & DHT22.

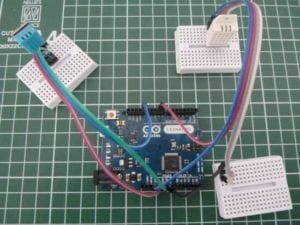

DHT11 (blau) und DHT22 (weiß) am Arduino Leonardo
DHT11 (blau) und DHT22 (weiß) am Arduino Leonardo

Wenn Sie nur den DHT22 betreiben möchten, so entfernen Sie aus dem Quellcode alles was zwischen

 //DHT11 - Begin
 //DHT11 - Ende

steht.

Quellcode

  #include "DHT.h"

 //DHT11 - Begin
 #define DHT11PIN 13
 #define DHT11TYPE DHT11
 DHT dht11(DHT11PIN, DHT11TYPE);
 //DHT11 - Ende

 #define DHT22PIN 9
 #define DHT22TYPE DHT22
 DHT dht22(DHT22PIN, DHT22TYPE);

 void setup(){
   Serial.begin(9600);
   Serial.println("DHT11 & DHT22 - Vergleich");
   //DHT11 - Begin
   dht11.begin();
   //DHT11 - Ende
   dht22.begin();
 }

void loop(){
  //DHT11 - Begin
  float humidyDHT11 = dht11.readHumidity();  //relative Luftfeuchtigkeit vom Sensor DHT11 lesen
  float tempDHT11 = dht11.readTemperature(); //Temperatur vom Sensor DHT11 lesen
  //DHT11 - Ende

  float humidyDHT22 = dht22.readHumidity(); //relative Luftfeuchtigkeit vom Sensor DHT22 lesen
  float tempDHT22 = dht22.readTemperature(); //Temperatur vom Sensor DHT22 lesen

  //DHT11 - Begin
  // Prüfen ob eine gültige gleitkomma Zahl empfangen wurde.
  // Wenn NaN (not a number) zurückgegeben wird, soll eine Fehlermeldung ausgeben werden.
  if (isnan(humidyDHT11) || isnan(tempDHT11)) {
    Serial.println("DHT11 konnte nicht ausgelesen werden");
  } else {
      printValues("DHT11",humidyDHT11, tempDHT11);
  }
  //DHT11 - Ende

  // Prüfen ob eine gültige gleitkomma Zahl empfangen wurde.
  // Wenn NaN (not a number) zurückgegeben wird, soll eine Fehlermeldung ausgeben werden.
  if (isnan(humidyDHT22) || isnan(tempDHT22)) {
     Serial.println("DHT22 konnte nicht ausgelesen werden");
   } else {
      printValues("DHT22", humidyDHT22, tempDHT22);
   }

   delay(2500); //2,5 sek. Warten, der DHT11 Sensor stellt alle 2 sek. neue Werte bereit.
  }

  void printValues(String sensor, float humidy, float temp){
   Serial.print(sensor);
   Serial.print("\t");
   Serial.print("Luftfeuchte: ");
   Serial.print(humidy);
   Serial.print(" %\t");
   Serial.print("Temperatur: ");
   Serial.print(temp);
   Serial.println(" C");
  }

Video

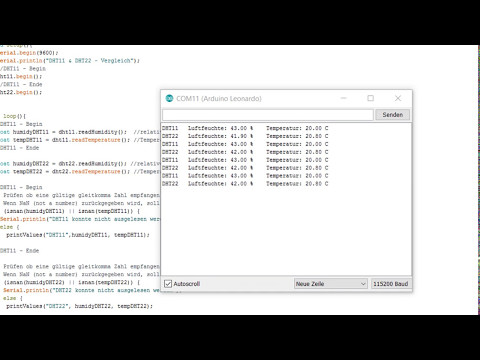

DHT11 & DHT22 Sensor am Arduino Leonardo
Dieses Video auf YouTube ansehen.

Download

Arduino Lektion 29: DHT22 SensorHerunterladen
