Arduino Lektion 26: TM1637 – 4 Digit 7 Segment Display

Das 4 Digit 7 Segment Display mit dem Chip TM1637 hat 4 Stellen mit je 7 Segmenten, wobei nach 2 Stellen ein Doppelpunkt dargestellt werden kann.
Somit ergibt sich eine Anzeige von Zahlenwerten von 0000 bis 9999 oder eine Uhrzeit im Format HH:MM.

Für den Betrieb des Moduls ist eine Bibliothek vonnöten, welche über folgenden Link bezogen werden kann MonkeyElectronic. Nachdem die Bibliothek in die Arduino IDE integriert wurde, kann die eigentliche “Arbeit” schon losgehen.

Technische Daten

• Betriebsspannung – 5V

Anschluss am Arduino Nano / UNO

TM1637 Modul	Arduino Nano / UNO
VCC	5V
GND	GND
DIO	digital PIN3
CLK	digital PIN2

Nachfolgender Quellcode wurde mit dem Arduino Nano & UNO getestet.

Beispiel 1 – Ausgabe von Zahlen

Quellcode

#include <Arduino.h> //Einbinden der Arduino Bibliothekt
#include <TM1637Display.h> //Einbinden der Bibliothekt zum ansteuern des Displays

#define CLK 2 //PIN 2 für den CLK PIN
#define DIO 3 //PIN3 für den DIO

//erzeugen des Display Objektes mit den Parametern für die PINs
TM1637Display display(CLK, DIO);

int delayVal = 500;
int pause = 125;

void setup()
{
  //Setzt die Helligkeit des Displays mögliche Werte sind 0 bis 15
  //Wobei 0 dunkel und 15 hell ist.
  display.setBrightness(8);
  uint8_t data[] = { 0xff, 0xff, 0xff, 0xff };
  //Setzt die Anzahl der möglichen Segmente.
  display.setSegments(data);
  //Pause
  delay(delayVal);

   int k =0;
   for(k=0;k<1112;k++){
     display.showNumberDec(k, false, 4, 4);  //Zeigt die Nummer aus der FoorLoop Schleife an.
     delay(pause);//Pause
   }

   for(k=1111;k>0;k--){
     display.showNumberDec(k, false, 4, 4); //Zeigt die Nummer aus der FoorLoop Schleife an.
     delay(pause); //Pause
   }
}

void loop(){}

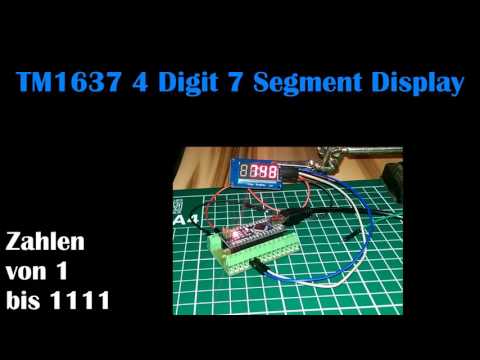

Video

Beispiel 2 – Helligkeit des Displays

Die Helligkeit des Displays lässt sich über die Methode setBrightness() einstellen.
Es sind dabei Zahlenwerte von 0 bis 15 möglich. Wobei ein sichtbarer Effekt erst ab einem Wert von 7 eintritt (dunkel == aus) und ab dem Wert 13 keine Änderungen mehr zu erkennen sind.

Quellcode

#include <Arduino.h> //Einbinden der Arduino Bibliothekt
#include <TM1637Display.h> //Einbinden der Bibliothekt zum ansteuern des Displays

#define CLK 2 //PIN 2 für den CLK PIN
#define DIO 3 //PIN3 für den DIO

//erzeugen des Display Objektes mit den Parametern für die PINs
TM1637Display display(CLK, DIO);

int delayVal = 500;
int pause = 1250;

void setup()
{
  uint8_t data[] = { 0xff, 0xff, 0xff, 0xff };
  display.setSegments(data);
  delay(delayVal);

  for(int k=0;k<=15;k++){
    display.setSegments(data);
    display.setBrightness(k);
    display.showNumberDec(k, false, 4, 4);
    delay(pause);
   }
}

void loop(){}

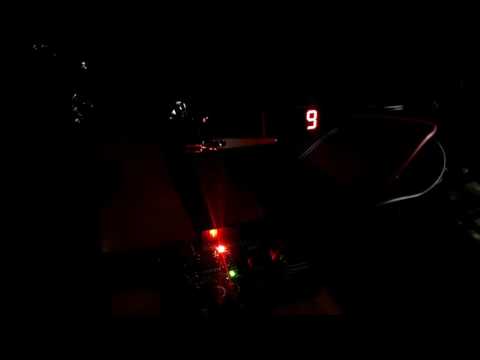

Video

Beispiel 3 – Uhrzeit

Da dieses Display “nur” 4 Stellen hat, werde ich im folgenden Beispiel die Uhrzeit im Format HH:MM ausgeben. Wobei der Doppelpunkt jede 0,5 Sekunden blinkt.
Als Zeitgeber habe ich das RTC DS3231 Modul verwendet.

Für das folgende Beispiel wird die Bibliothek TM1637 aus dem Downloadbereich “Arduino>Libraries” benötigt.

Quellcode

#include <Arduino.h>
#include <TM1637Display.h>

#include <Wire.h>
#define RTC_I2C_ADDRESS 0x68 // I2C Adresse des RTC  DS3231

#define CLK 2
#define DIO 3

TM1637Display display(CLK, DIO);

bool colonVisible = false;
int pause = 500;

int stunde,minute,sekunde;

void setup(){
  Wire.begin();
  Serial.begin(9600);
  display.setBrightness(0x0a);
}

void loop(){
   Wire.beginTransmission(RTC_I2C_ADDRESS); //Aufbau der Verbindung zur Adresse 0x68
   Wire.write(0);
   Wire.endTransmission();
   Wire.requestFrom(RTC_I2C_ADDRESS, 7);

   sekunde = bcdToDec(Wire.read() & 0x7f);
   minute = bcdToDec(Wire.read());
   stunde = bcdToDec(Wire.read() & 0x3f);

   display.setColon(colonVisible);
   if(colonVisible){
     Serial.print(stunde);
     Serial.print(":");
     Serial.print(minute);
     Serial.print(":");
     Serial.println(sekunde);

     display.showNumberDec(stunde, true, 2, 0);
     display.showNumberDec(minute, true, 2, 2);
   }
   colonVisible = !colonVisible;
   delay(pause);
}

//Convertiert binäre Zeichen in Dezimal Zeichen.
byte bcdToDec(byte val){
  return ( (val/16*10) + (val%16) );
}

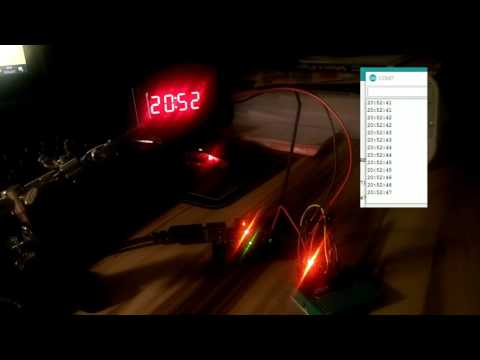

Video

Fazit

Das 4 Digit & 7 Segment Display mit TM1637 Chip ist recht einfach an den Arduino UNO anzuschließen und mit der richtigen Bibliothek zu programmieren. Die vier Stellen reichen aus um eine Uhrzeit anzuzeigen. Wenn mehr angezeigt werden soll, so musst du entweder auf ein zweites zurückgreifen oder aber eines mit mehr Digits*.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

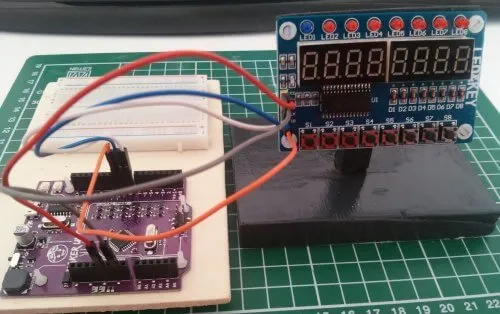

Es gibt auch Module, welche neben einer Segmentanzeige zusätzlich auch Taster besitzt, um andere Aktoren & Sensoren zu schalten.
