TM1637 Segmentanzeigen im Vergleich: 4-stellig vs. 6-stellig

Posted on 8. Juli 20258. Juli 2025 by Stefan Draeger

Wer regelmäßig mit Mikrocontrollern arbeitet, kennt sie bestimmt: die 7-Segmentanzeigen mit TM1637-Chip. Sie sind einfach anzusteuern, kompakt und günstig. Doch es gibt unterschiedliche Varianten – und jede bringt ihre eigenen Besonderheiten mit.

TM1637 Segmentanzeigen im Vergleich: 4-stellig vs. 6-stellig
Dieses Video auf YouTube ansehen.

In diesem Beitrag vergleiche ich die 4-stellige und 6-stellige Ausführung der Anzeige und erkläre, welche sich für welchen Einsatzzweck besser eignet.

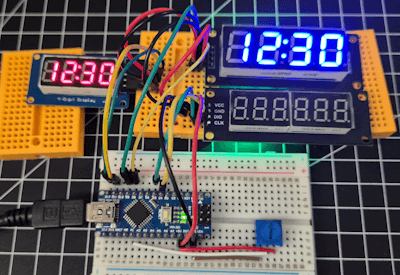

Segmentanzeigen - Beispiel - Uhrzeit

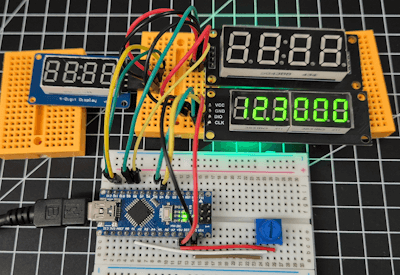

Segmentanzeigen - Beispiel - Gleitkommazahl

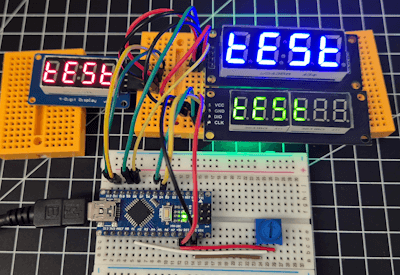

Segmentanzeigen - Beispiel - Text

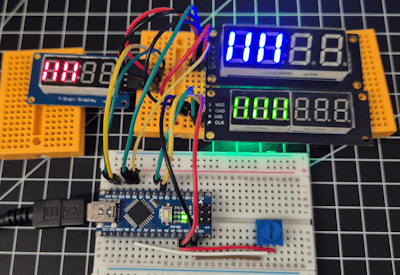

Segmentanzeigen - Beispiel - Level-Meter

Inhaltsverzeichnis

  • Die 4-stellige TM1637-Anzeige
    • Vorteile
    • Einschränkungen
    • Weitere Beiträge zur 4-stelligen Segmentanzeige
  • Die 6-stellige TM1637-Anzeige
    • Vorteile
    • Einschränkungen
  • Direkter Vergleich
    • Empfehlung
  • Programmierung der TM1637-Segmentanzeigen
  • Beispielprojekt: Level-Anzeige mit Drehpoti und mehreren TM1637-Segmentanzeigen
    • Beispielcode: Level-Meter mit TM1637-Segmentanzeigen

Die 4-stellige TM1637-Anzeige

Die klassische 4-stellige Anzeige ist sehr weit verbreitet – gerade in Arduino- und ESP-Projekten.

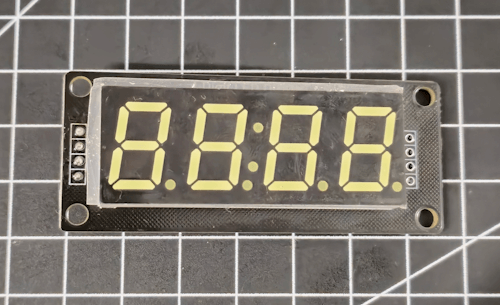

4-digit LED Display
4-digit LED Display

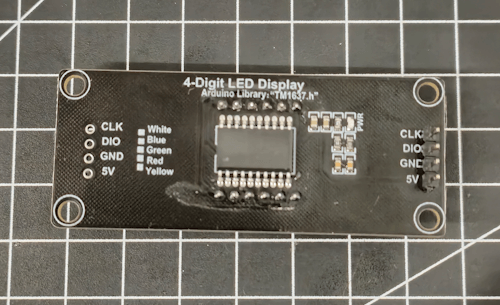

4-digit LED Display Rückseite
4-digit LED Display Rückseite

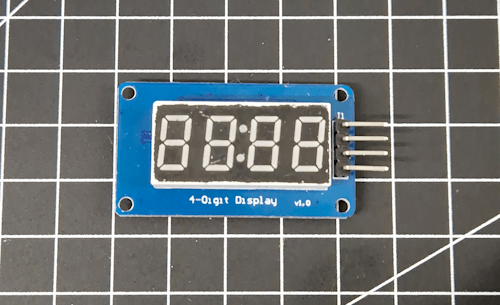

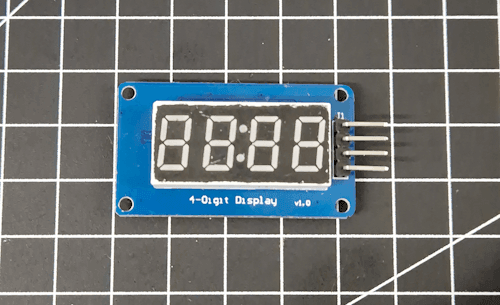

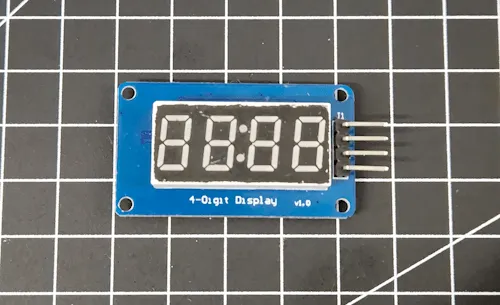

4-digit Display v1
4-digit Display v1

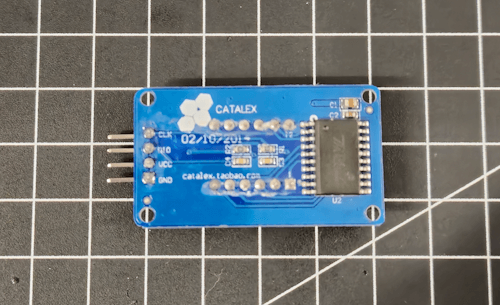

4-digit Display v1 Rückseite
4-digit Display v1 Rückseite

Vorteile

Kompakt und leicht zu integrieren

  • Nur zwei Datenleitungen (CLK und DIO)
  • Unterstützt den mittleren Doppelpunkt (zwischen Ziffer 2 und 3)
  • Darstellung einfacher Texte wie HELP, On, Err möglich
  • Ideal für:
    • Uhrzeit im Format MM:SS oder HH:MM
    • Timer und Zähler
    • Ganzzahlige Werte und einfache Textcodes

Einschränkungen

  • Keine Dezimalpunkte pro Ziffer
  • Maximal 4 Zeichen darstellbar

Weitere Beiträge zur 4-stelligen Segmentanzeige

Die 4-stellige 7-Segmentanzeige habe ich bereits in mehreren Projekten auf diesem Blog vorgestellt – in Kombination mit verschiedenen Mikrocontrollern und Programmiersprachen wie Arduino C++, Python, MicroPython und CircuitPython.

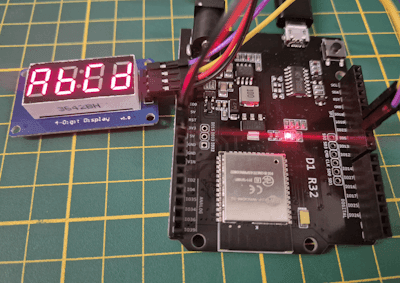

4fach 7-Segmentanzeige am ESP32 D1 R32
4fach 7-Segmentanzeige am ESP32 D1 R32
Schaltung - Lichtschranken mit Segmentanzeige
Schaltung – Lichtschranken mit Segmentanzeige

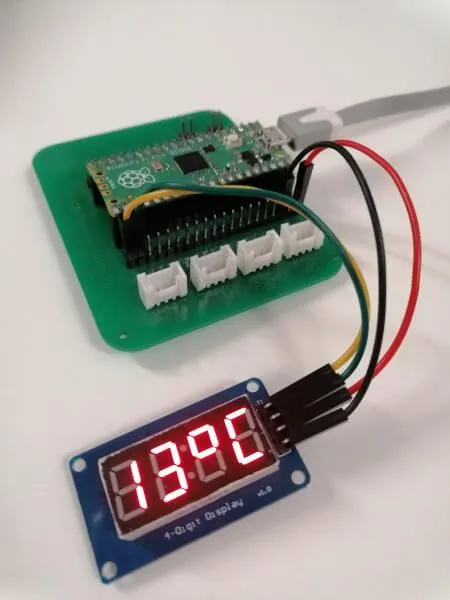

CPU Temperatur auf der 4fach Segmentanzeige
CPU Temperatur auf der 4fach Segmentanzeige

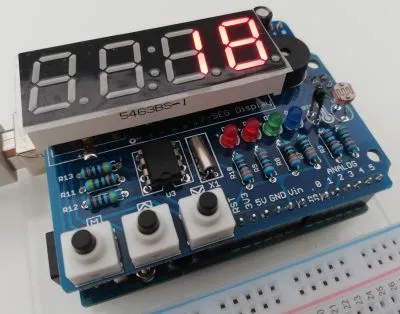

Temperaturanzeige des NTC-Widerstandes am RTC Shield von Open-Smart
Temperaturanzeige des NTC-Widerstandes am RTC Shield von Open-Smart

Hier eine Auswahl meiner bisherigen Beiträge:

  • Arduino Lektion 62: 7 Segmentanzeige ansteuern
  • Arduino Lektion 89: 4fach Segmentanzeige mit TM1636 / TM1637
  • Raspberry Pi Pico #11: 4fach Segmentanzeige mit CircuitPython
  • MicroPython mit ESP32: Zahlen und Zeichen auf der 4fach 7-Segmentanzeige darstellen

In all diesen Beispielen steht die einfache Ansteuerung der Anzeige im Vordergrund, jeweils passend zur Plattform. So kannst du unabhängig von der Hardware direkt loslegen.

Die 6-stellige TM1637-Anzeige

Die 6-stellige Variante bietet mehr Platz – und punktet mit zusätzlichen Möglichkeiten.

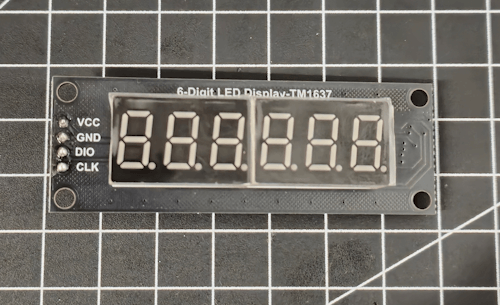

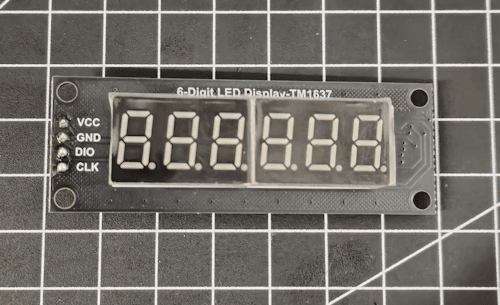

6-digit LED Display
6-digit LED Display

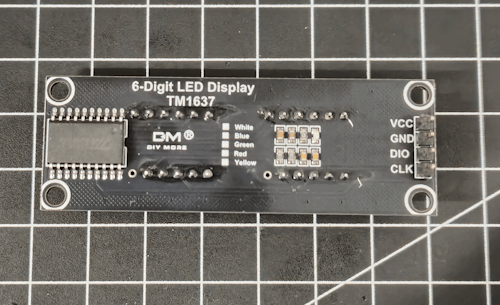

6-digit LED Display Rückseite
6-digit LED Display Rückseite

Vorteile

  • Anzeige von längeren Zahlen und Text
  • Unterstützt Dezimalpunkte an jeder Stelle
  • Inzwischen durch geeignete Bibliothek vollständig ansteuerbar
  • Ideal für:
    • Gleitkommazahlen (z. B. 12.3456)
    • Sensorwerte mit Kommastellen
    • Alphanumerische Codes und Texte

Einschränkungen

  • Kein mittlerer Doppelpunkt vorhanden (nicht ideal für Uhrzeit)
  • Größer als die 4-stellige Variante

Direkter Vergleich

Merkmal4-stellig TM16376-stellig TM1637
Anzahl Zeichen46
Doppelpunkt (Colon)✅ Ja❌ Nein
Dezimalpunkte pro Stelle❌ Nein✅ Ja
Anzeige von Uhrzeit✅ Ideal⚠ Möglich, aber ohne Doppelpunkt
Anzeige von Kommazahlen❌ Umständlich✅ Optimal
Anzeige von Text✅ Einfach✅ Einfach
Ansteuerung per TM1637✅ Einfach✅ Einfach

📌 Hinweis zur Bibliothek:
Für die 6-stellige Anzeige verwende ich eine alternative TM1637-kompatible Bibliothek, die beide Typen vollständig unterstützt. Die Standardbibliothek von Avishay Orpaz funktioniert gut mit 4-stelligen Anzeigen, stößt bei 6-stelligen jedoch an ihre Grenzen.

Empfehlung

  • Für Uhrzeit und kompakte Werte → 4-stellig
  • Für Gleitkommazahlen, Sensorwerte und längere Texte → 6-stellig

Weitere Beiträge & Videos:

  • Fehlender Doppelpunkt bei TM1637? Lösung mit TM1637Display.h Schritt für Schritt
  • YouTube-Video: Fehlender Doppelpunkt bei TM1637? Lösung mit TM1637Display.h Schritt für Schritt

Gerne! Hier ist ein kompakter, informativer Abschnitt zur Programmierung und zur verwendeten Bibliothek – ideal als Kapitel in deinem Blogbeitrag:

Programmierung der TM1637-Segmentanzeigen

Für die Ansteuerung der 4- und 6-stelligen TM1637-Segmentanzeigen verwende ich die leichtgewichtige und leistungsfähige Bibliothek TM1637TinyDisplay von Jason A. Cox.

Diese Bibliothek unterstützt sowohl die klassischen 4-stelligen Anzeigen als auch die 6-stelligen Varianten mit Dezimalpunkten – ohne größere Unterschiede bei der Programmierung.

Die Einbindung erfolgt über:

#include <TM1637TinyDisplay.h>    // für 4-stellige Anzeige
#include <TM1637TinyDisplay6.h>   // für 6-stellige Anzeige

Wichtig:
Für die 6-stellige Anzeige muss beim Klassennamen ein „6“ ergänzt werden:

TM1637TinyDisplay6 display(clk, dio); // für 6-stellig

Die restliche Programmierung bleibt identisch – das macht den Wechsel zwischen den Modulen besonders einfach.

Die Bibliothek kann direkt über den Bibliotheksverwalter der Arduino IDE installiert oder von GitHub heruntergeladen werden: https://github.com/jasonacox/TM1637TinyDisplay

Beispielprojekt: Level-Anzeige mit Drehpoti und mehreren TM1637-Segmentanzeigen

Im folgenden Beispielprojekt werden drei TM1637-Segmentanzeigen gleichzeitig angesteuert:

  • Zwei 4-stellige Anzeigen dienen als visuelle Level-Meter (eine mit und eine ohne Dezimalpunkte),
  • Eine 6-stellige Anzeige zeigt den aktuellen Wert zusätzlich als Zahl an.

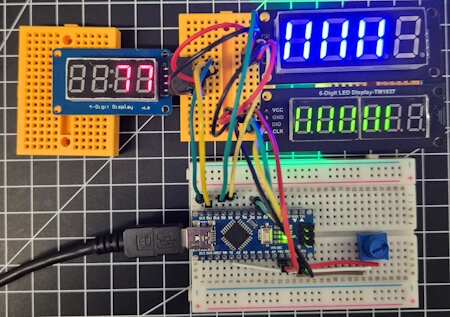

Schaltung - Segmentanzeigen als Level-Meter mit Drehpotentiometer
Schaltung – Segmentanzeigen als Level-Meter mit Drehpotentiometer

Der analoge Eingang eines Drehpotentiometers wird ausgelesen, auf einen Bereich von 0–100 skaliert und in Echtzeit dargestellt.

Die Bibliothek TM1637TinyDisplay bzw. TM1637TinyDisplay6 macht die Ansteuerung sehr einfach – unabhängig davon, ob du eine 4- oder 6-stellige Anzeige nutzt.

Beispielcode: Level-Meter mit TM1637-Segmentanzeigen

/*
 * Titel: Level-Meter mit mehreren TM1637-Segmentanzeigen
 * Beschreibung:
 * Dieser Sketch liest den analogen Wert eines Drehpotentiometers aus
 * und zeigt ihn als Balkenanzeige (Level-Meter) auf zwei 4-stelligen
 * und einer 6-stelligen TM1637-Segmentanzeige an. Zusätzlich wird der
 * Zahlenwert als Ziffernanzeige dargestellt.
 *
 * Autor: Stefan Draeger
 * Blogbeitrag: https://draeger-it.blog/tm1637-segmentanzeigen-im-vergleich-4-stellig-vs-6-stellig/
 */

#include <TM1637TinyDisplay.h>
#include <TM1637TinyDisplay6.h>

// Pins für die 6-stellige Anzeige
#define CLK_DSP6 5
#define DIO_DSP6 4
TM1637TinyDisplay6 display6(CLK_DSP6, DIO_DSP6);

// Pins für die erste 4-stellige Anzeige
#define CLK_DSP4 9
#define DIO_DSP4 8
TM1637TinyDisplay display4(CLK_DSP4, DIO_DSP4);

// Pins für die zweite 4-stellige Anzeige (zum Anzeigen des aktuellen Wertes)
#define CLK_DSP4_2 12
#define DIO_DSP4_2 11
TM1637TinyDisplay display4_2(CLK_DSP4_2, DIO_DSP4_2);

// Helligkeit der Anzeigen (0–7)
const int BRIGHTNESS = 5;

void setup() {
  Serial.begin(9600); // Für Debug-Ausgabe (optional)

  // Helligkeit aller Displays setzen
  display6.setBrightness(BRIGHTNESS);
  display4.setBrightness(BRIGHTNESS);
  display4_2.setBrightness(BRIGHTNESS);
}

void loop() {
  // Analogen Wert vom Potentiometer einlesen (0–1023)
  int value = analogRead(A1);

  // Wert auf 0–100 skalieren
  int level = map(value, 0, 1023, 0, 100);

  // 6-stellige Anzeige: Level-Meter mit Dezimalpunkten
  display6.showLevel(level, true);

  // 4-stellige Anzeige: Level-Meter ohne Punkte
  display4.showLevel(level, false);

  // Zweite 4-stellige Anzeige: Zahlenwert anzeigen
  display4_2.showNumber(level);

  // Kleine Pause für Lesbarkeit
  delay(75);
}
