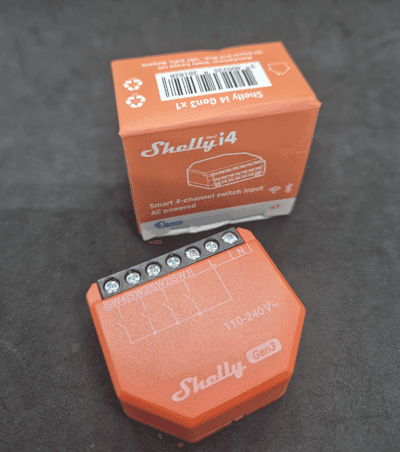

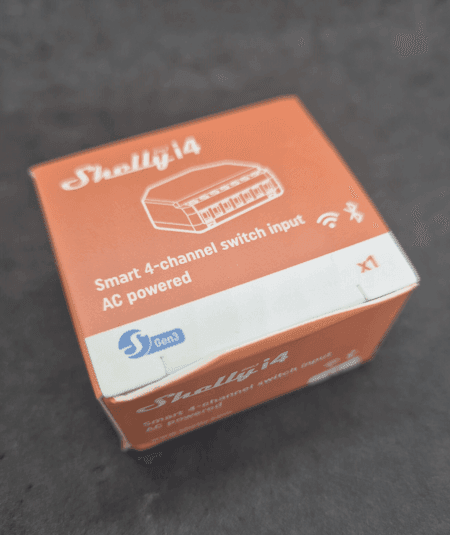

Der neue Shelly i4 Gen3 bietet mit dem ebenso neuen Mikrocontroller ESP-Shelly-C38F mehr Leistung und Speicher für komplexe Szenen. Dieser kleine Shelly verfügt nicht über Relais und dient somit lediglich nur zum Erkennen von Schalter / Taster, welche an diesen angeschlossen sind. Du kannst diesen in Szenen einbinden und somit andere Geräte, welche wiederum über smarte Shellys angeschlossen sind, schalten.
Disclaimer: Der Shelly i4 Gen3 wurde mir kostenfrei von der Firma Shelly zur Verfügung gestellt, um dieses Review zu erstellen. Trotz der Bereitstellung des Produkts ist meine Bewertung ehrlich und spiegelt ausschließlich meine persönliche Meinung und Erfahrungen wider. Es wurden keine Bedingungen seitens Shelly gestellt, die meine Einschätzung beeinflussen könnten.
Inhaltsverzeichnis
- Technische Daten des Shelly i4 Gen3
- Einsatzmöglichkeiten für den Shelly i4 Gen3
- Einrichten des Shelly i4 Gen3 in der Shelly Smart Control App
- Fazit zum Shelly i4 Gen3

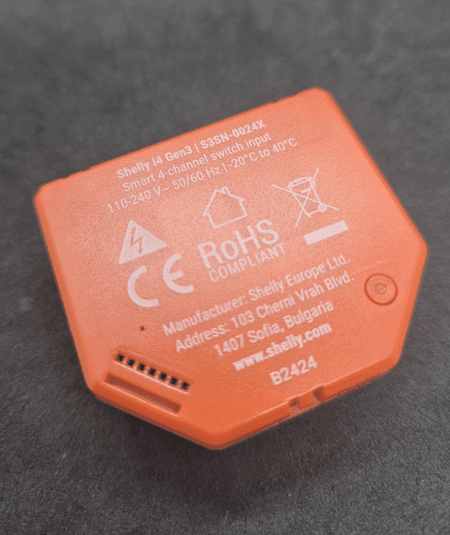

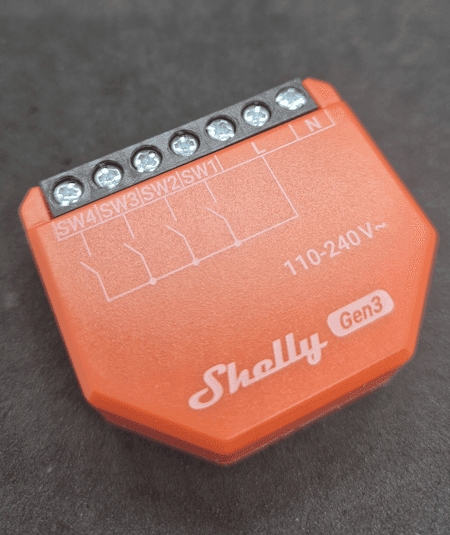

Technische Daten des Shelly i4 Gen3
Hier nun ein Auszug der technischen Daten des Shelly i4 Gen3:
| Kategorie | Technische Daten |
|---|---|
| Allgemeine Informationen | Größe: 37 x 42 x 17 mm Gewicht: 18 g |
| Elektrische Eigenschaften | Stromversorgung: 110 – 240 V~, 50/60 Hz Eigenverbrauch: Weniger als 1 W |
| Sensoren und Messgeräte | Temperatursensor: Intern vorhanden |
| WLAN | Protokoll: 802.11 b/g/n Frequenzband: 2401 – 2483 MHz Max. Sendeleistung: Unter 20 dBm Reichweite: Bis zu 50 m im Freien, bis zu 30 m in Innenräumen (abhängig von den Gegebenheiten) |
| Bluetooth | Protokoll: 4.2 Frequenzband: 2400 – 2483,5 MHz Max. Sendeleistung: Unter 4 dBm Reichweite: Bis zu 30 m im Freien, bis zu 10 m in Innenräumen (abhängig von den Gegebenheiten) |
| Mikrocontroller | CPU: ESP-Shelly-C38F Speicher: 8 MB |
Durch den leistungsstärkeren CPU verfügt dieses neue Gerät zusätzlich über:
- Unterstützt WebHooks mit bis zu 20 Hooks und jeweils fünf URLs pro Hook
- Skripting-Funktionalität vorhanden
- MQTT-Protokoll wird unterstützt
- Verschlüsselung ist integriert, einschließlich Unterstützung für benutzerdefinierte Zertifikate
Vergleich mit dem Vorgängermodell
Das neue Modell hat im direkten Vergleich mehrere Vorteile.
Zum einen verfügt das neue Model über Bluetooth 4.2 und kann somit zusätzlich als Bluetooth Bridge verwendet werden. Ebenso mit dem neuen ESP-Shelly-C38F mehr Leistung und Speicher.
Einsatzmöglichkeiten für den Shelly i4 Gen3
Wie sein Vorgängermodell ist auch der Shelly i4 Gen3 dafür ausgelegt, Schaltvorgänge zu erkennen. Das bedeutet, dass das Gerät selbst keine Relais enthält und daher nicht direkt andere Geräte steuern kann. Seine volle Leistung entfaltet sich erst in Kombination mit einem Shelly Wall Switch 4. Denn dort kannst du über diverse Tastvorgänge Aktionen mit dem Shelly i4 vornehmen.
Wenn du den Wall Switch nicht hast, dann kannst du auch an die Schraubklemmen Aufputz / Unterputzschalter oder Taster anschließen und dort die Aktionen auslösen. Selbstverständlich wird es schwierig, mit diesen Geräten ein komplexen Tastvorgang zu tätigen.

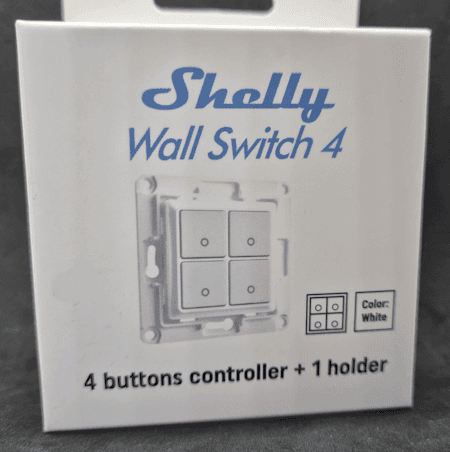

Ich habe mir extra für diesen Beitrag den Shelly Wall Switch 4 über amazon.de für knapp 13 €* gekauft.
Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

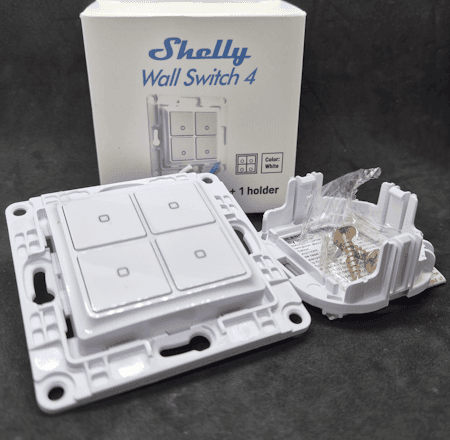

Anschluss des Shelly i4 Gen3 an den Shelly Wall Switch 4
Schließen wir nun einmal den Shelly i4 an den Wall Switch 4 an. Beide Geräte bekommst du im offiziellen Shelly Shop.
Für den Anschluss benötigst du:
- einen Seitenschneider*,
- ein paar kleine Aderendhülsen*,
- eine passende Aderendhülsenzange*,
- einen kleinen Kreuzschraubendreher*
Im örtlichen Supermarkt wie Lidl, Norma bekommst du ab und zu sehr günstig Aderendhülsen Sets, sowie Seitenschneider und Kreuzschraubendreher welche für diese Art der arbeiten völlig ausreichend sind.

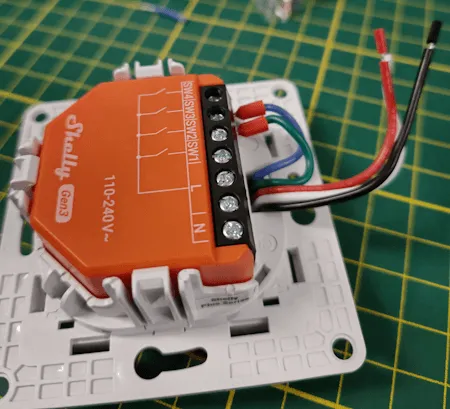

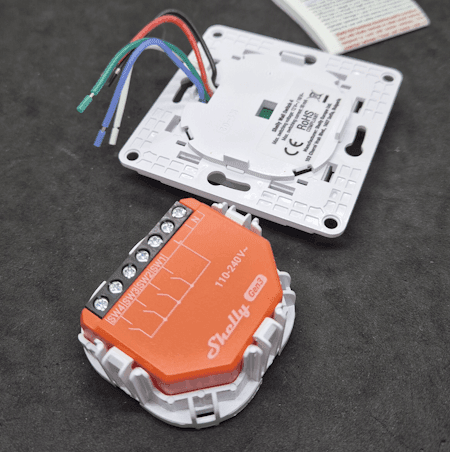

Einstecken des Shelly in den Einbaurahmen
Zunächst wird der Shelly in den mitgelieferten Rahmen eingesteckt, die Kabel werden dazu durch die viereckige Öffnung gesteckt. Der Shelly selber rastet an drei Punkten in den Rahmen ein.

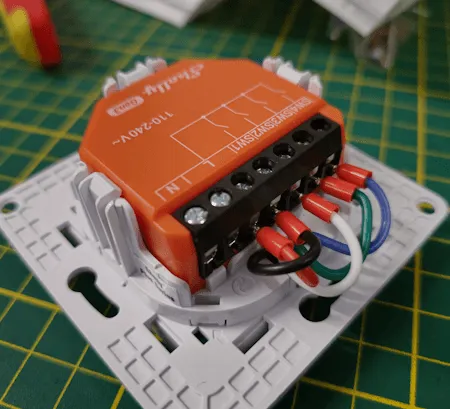

Der Anschluss ist in meinem Fall wie folgt (von links nach rechts):
- Anschluss 1 – blau
- Anschluss 2 – grün
- Anschluss 3 – weiß
- Anschluss 4 – schwarz
- L – rot

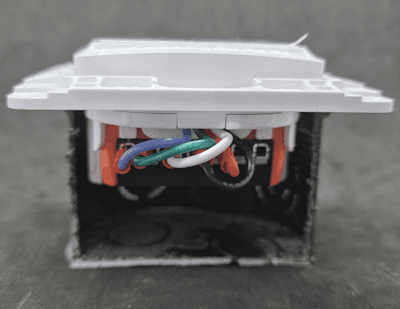

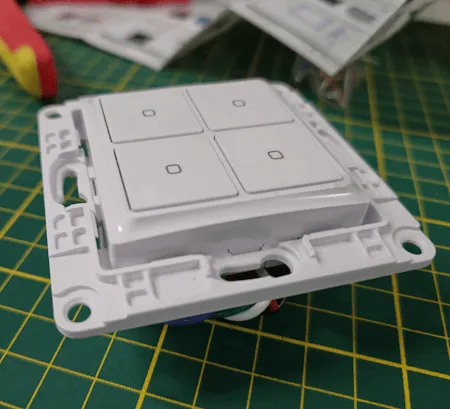

Einbau in Unterputzdosen

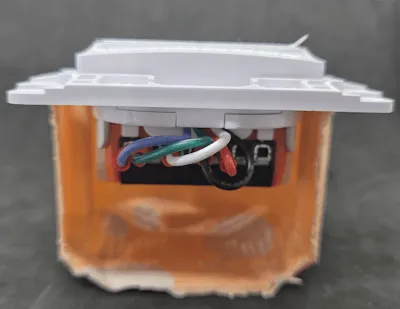

Ein großer Vorteil des Shelly Wall Moduls ist es, dass dieses sehr flach ist, selbst mit einem Shelly i4 ist dieses Modul nicht wirklich dick und passt somit sehr gut in Unterputzdosen.

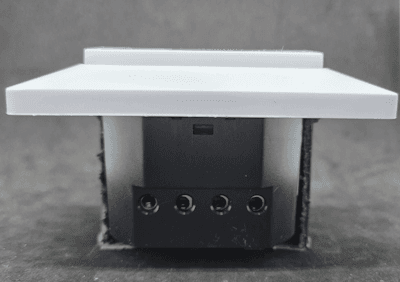

Wenn man andere smarte mit diesem Shelly Wall Switch vergleicht, dann ist dieser schon sehr dünn! Rechts siehst du einen Schalter von ChiliTec, mit welchen ich meine verbauten Schalter smarter machen wollte.
Leider sind diese so dick, dass ich die Unterputzdosen austauschen muss, um diese zu verbauen.
Einrichten des Shelly i4 Gen3 in der Shelly Smart Control App
Bevor wir intelligente Szenen einrichten können, um Verbraucher zu schalten, müssen wir dieses Gerät in der Shelly Smart Control App einrichten. Diese App bekommst du in den einschlägigen Stores für dein mobiles Gerät.
Wie du das smarte Gerät einrichtest habe ich dir im oben verlinkten YouTube-Video ausführlich, Schritt-für-Schritt erläutert.
Firmwareupdate, nachdem einrichten
Wenn der Shelly eingerichtet ist dann empfehle ich dir zu prüfen ob es eine neue Firmware-Version gibt. In meinem Fall ist dieses so und ich führe das Update über die Schaltfläche „Aktualisieren“ durch.
Wechsel von Schalter auf Taster-Modus des Shelly i4 Gen3

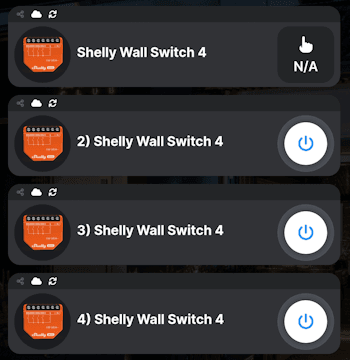

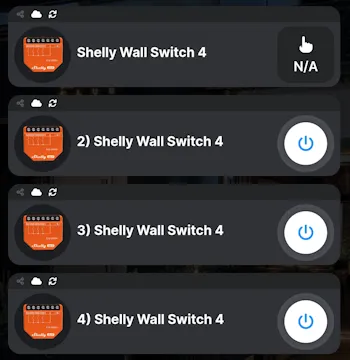

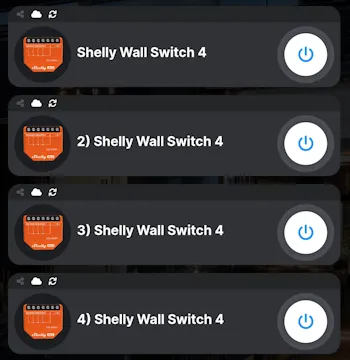

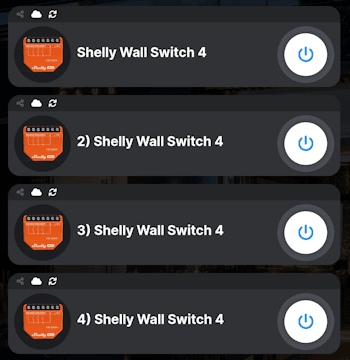

Der Shelly i4 Gen3 verfügt über vier Eingänge an welche Taster & Schalter angeschlossen werden können. Da der Shelly Wall Switch 4 über vier Taster verfügt müssen wir in den Einstellungen für jeden der angeschlossenen Taster den Eingang anpassen. In der Übersicht erkennst du den Schaltermodus daran das ein EIN/AUS Schalter dargestellt wird, beim Tastermodus siehst du einen kleinen Finger und darunter dann die zuletzt ausgeführte Aktion (einfacher, doppelter, dreifacher oder langer Klick).

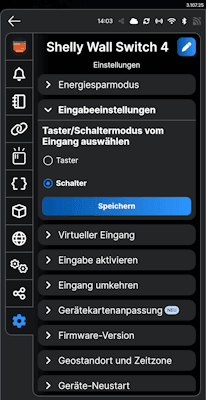

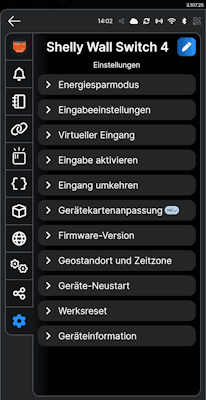

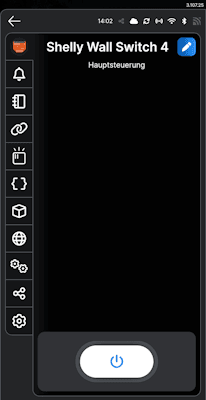

Du kannst pro Eingang den Modus festlegen, dazu navigierst du über das Menü Einstellungen zu Eingabeeinstellungen und wählst dort Taster anstatt Schalter und bestätigst dieses mit der Schaltfläche Speichern.
In meinem Fall habe ich dieses für alle Eingänge gemacht.
Fazit zum Shelly i4 Gen3
Der Shelly i4 Gen3 ist eine nützliche Erweiterung für dein Smarthome, wenn du mehrere Geräte von einem Punkt aus schalten möchtest. Jedoch benötigst du für die Geräte selber noch einen Shelly mit Relais.
Ich empfehle den Einsatz mit einem Shelly Wall Switch, dieser ist perfekt dafür ausgelegt, denn an diesen kann der Shelly direkt angeklemmt und angeschlossen werden. Du bekommst den Shelly Wall Switch in diversen Ausführungen und Farben, sodass du den passenden für dich auch dabei hast.
