OLED Display und Drehregler: Programmieren in der Arduino IDE

Auf Aliexpress.com habe ich ein cooles Modul mit 1,3″ OLED Display und Drehregler gefunden. In diesem Beitrag möchte ich dir gerne zeigen wie du dieses Modul in der Arduino IDE programmierst.

OLED Display und Drehregler: Programmieren in der Arduino IDE

Dieses Video auf YouTube ansehen.

Im letzten Beitrag Eigenes MacroPad bauen: mit Raspberry Pi Pico zum Effizienz-Booster habe ich dir gezeigt, wie du ein MacroPad erstellen und programmieren kannst. Dieses hier vorgestellte Modul wäre eine optimale Ergänzung um dieses noch Effektiver zu machen.

Inhaltsverzeichnis

• Bezug des Modules
• Aufbau des Modules – OLED Display mit Drehregler
• Technische Daten
• Programmieren des Moduls
  • Anleitung zur Programmierung des Moduls am Arduino UNO
    • Bibliothek zum Auslesen des Rotary Encoder
    • Bibliothek zum Ansteuern des Displays
    • Schritt 1 – Auslesen des Rotary Encoders am Arduino UNO
    • Schritt 2 – steuern der Helligkeit einer LED mit dem Drehregler
    • Schritt 3 – Anzeigen der Helligkeit der LED auf dem Display

Bezug des Modules

Das Modul bekommst du auf ebay.de bereits ab 6,50 € zzgl. Versandkosten*, in meinem Fall habe ich dieses über aliexpress.com für 3 € zzgl. Versandkosten erstanden.

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

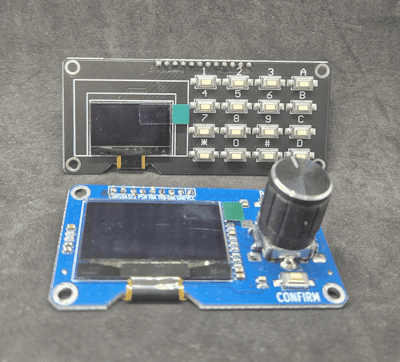

Es gibt zwei Varianten von diesem Model, zum einen mit einem 0,96″ Display und SSD1306 Treiberchip und dieses hier vorgestellte Modell mit einem 1,3″ Display und SH1106 Treiberchip.

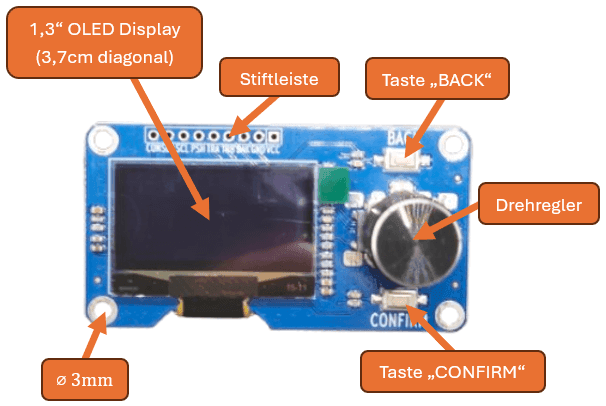

Aufbau des Modules – OLED Display mit Drehregler

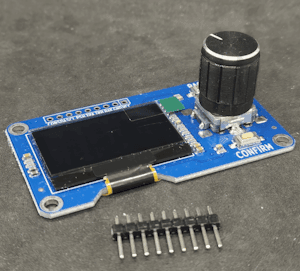

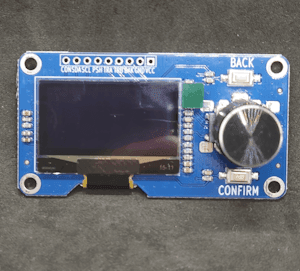

Das Modul verfügt wie bereits erwähnt über ein 1,3 Zoll (3,7 cm) OLED Display sowie über zwei frei programmierbare Tasten und einen Drehregler mit zusätzlicher Tastfunktion. Rings um das Modul sind vier Bohrungen im Durchmesser von 3 mm angebracht.

Technische Daten

Hier ist eine übersichtliche Tabelle mit den technischen Daten des Moduls:

Komponente	Technische Daten
Betriebsspannung	3,3 V
Display
Dimension	1,3″ (3,7 cm)
Auflösung	128×64 Pixel
Farbe	Schwarz/Weiß
Treiberchip	SH1106
Schnittstelle	I2C
Rotary Encoder
Typ	EC11

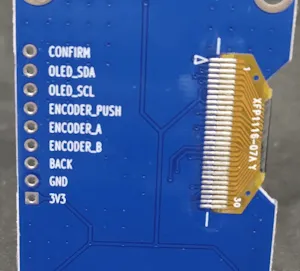

Die beiden Taster sind bereits über Pull-up-Widerstände verbunden! Daher benötigst du im späteren Code keine extra Konfiguration dafür.

Programmieren des Moduls

Das Modul kannst du am Arduino, Raspberry Pi, Raspberry Pi Pico und auch an den ESP Mikrocontrollern programmieren. Durch die I2C Schnittstelle für das Display und die einfachen digitalen Anschlüsse steht dir hier nichts im Wege.

Anleitung zur Programmierung des Moduls am Arduino UNO

Zunächst möchte ich kurz und knapp erläutern, wie du dieses Modul am Arduino UNO in der Arduino IDE programmierst.

Bibliothek zum Auslesen des Rotary Encoder

Für den Rotary Encoder gibt es diverse Bibliotheken, ich habe mit der Bibliothek von CarlosSiles67 welche du unter https://github.com/CarlosSiles67/Rotary als ZIP-Datei herunterladen kannst, sehr gute Erfahrung gesammelt.

Bibliothek zum Ansteuern des Displays

Das OLED Display wird über den Treiberchip SH1106 betrieben und dafür benötigen wir eine spezielle Bibliothek, diese können wir entweder vom GitHub Repository Adafruit / Adafruit_SH110x als ZIP-Datei herunterladen, oder über den internen Bibliotheksverwalter über die Suche nach Adafruit SH110x.

Schritt 1 – Auslesen des Rotary Encoders am Arduino UNO

Über die Bibliothek Rotary können wir mit der Funktion process den aktuellen Wert ablesen. Als Rückgabe erhalten wir entweder einen positiven oder negativen Wert. Diesen können

//Bibliothek zum auslesen eines Drehreglers
#include <rotary.h>

//Pin-Konfiguration
#define push 2
#define a 4
#define b 3

//LED am digitalen PWM Pin D10 angeschlossen
#define led 10

//Objektinstanz mit der Pinbelegung anlegen
Rotary rotary = Rotary(a, b, push);

int brightness = 0;

void setup() {
  //beginn der seriellen Kommunikation mit 9600 baud
  Serial.begin(9600);

  //Pin der LED als Ausgang definieren
  pinMode(led, OUTPUT);
}

void loop() {
  //Auslesen der aktuellen Position als Wert erhalten
  //wir je nach Drehrichtung einen anderen Wert.
  char currentPosition = rotary.process();

  //Das Rotary Objekt verfügt über Funktionen mit
  //welcher wir die Drehrichtung einfach auslesen können.
  if (currentPosition == rotary.clockwise()) {
    //Wenn der Wert der Helligkeit kleiner als 255 ist, dann...
    if (brightness < 255)
      brightness = brightness + 1;
  } else if (currentPosition == rotary.counterClockwise()) {
    //Wenn der Wert der Helligkeit größer als 0 ist, dann...
    if (brightness > 0)
      brightness = brightness - 1;
  }

  //Wenn der Taster betätigt wird, dann wird ebenso eine Ausgabe getätigt.
  if (rotary.buttonPressedReleased(20)) {
    Serial.println("Taster gedrückt!");
  }

  //Schreiben der aktuellen Helligkeit an den Pin / der LED
  analogWrite(led, brightness);
}

Schritt 2 – steuern der Helligkeit einer LED mit dem Drehregler

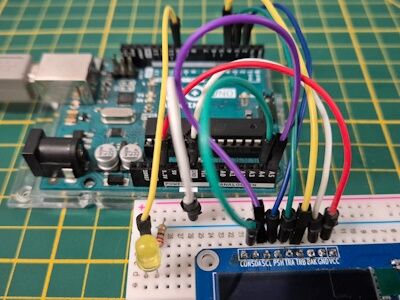

Über den Drehregler lässt sich recht einfach die Helligkeit einer LED steuern, damit möchte ich dir gerne zeigen wie du diesen in deinem Code benutzen kannst.

Die LED muss in diesem Fall an einen der digitalen PWM Pins des Arduinos verbunden werden, diese erkennst du an der kleinen Welle vor der Beschriftung.

//Bibliothek zum auslesen eines Drehreglers
#include <rotary.h>

//Pin-Konfiguration
#define push 2
#define a 4
#define b 3

//LED am digitalen PWM Pin D10 angeschlossen
#define led 10

//Objektinstanz mit der Pinbelegung anlegen
Rotary rotary = Rotary(a, b, push);

int brightness = 0;

void setup() {
  //beginn der seriellen Kommunikation mit 9600 baud
  Serial.begin(9600);

  //Pin der LED als Ausgang definieren
  pinMode(led, OUTPUT);
}

void loop() {
  //Auslesen der aktuellen Position als Wert erhalten
  //wir je nach Drehrichtung einen anderen Wert.
  unsigned char currentPosition = rotary.process();

  //Das Rotary Objekt verfügt über Funktionen mit
  //welcher wir die Drehrichtung einfach auslesen können.
  if (currentPosition == rotary.clockwise()) {
    //Wenn der Wert der Helligkeit kleiner als 255 ist, dann...
    if (brightness < 255)
      brightness = brightness + 1;
  } else if (currentPosition == rotary.counterClockwise()) {
    //Wenn der Wert der Helligkeit größer als 0 ist, dann...
    if (brightness > 0)
      brightness = brightness - 1;
  }

  //Wenn der Taster betätigt wird, dann wird ebenso eine Ausgabe getätigt.
  if (rotary.buttonPressedReleased(20)) {
    Serial.println("Taster gedrückt!");
  }

  //Schreiben der aktuellen Helligkeit an den Pin / der LED
  analogWrite(led, brightness);
}

Schritt 3 – Anzeigen der Helligkeit der LED auf dem Display

Im nächsten Schritt möchte ich dir zeigen, wie du den eingestellten Wert für die Helligkeit auf dem Display anzeigen lassen kannst. Dazu lagern wir die Logik in eine separate Funktion aus da wir diese bei Vorwärts-/Rückwärtsdrehungen ausführen wollen.

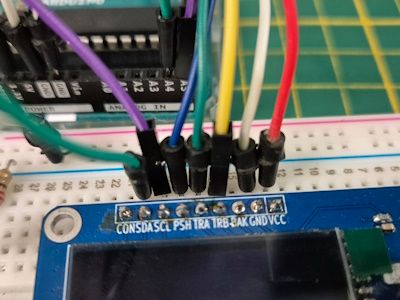

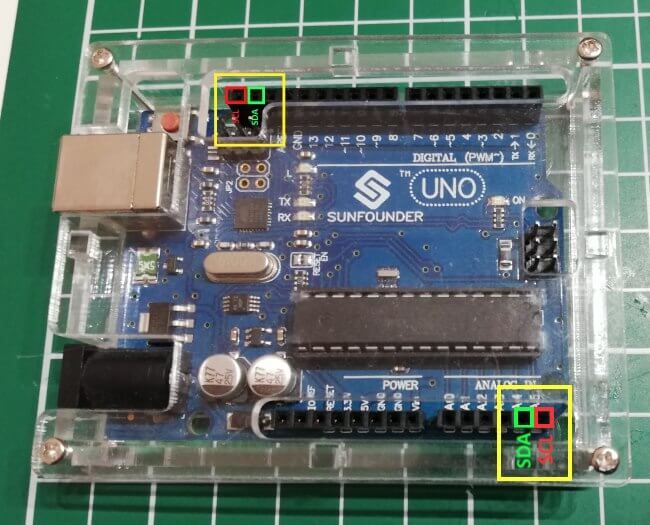

Das Display wird via I2C mit dem Mikrocontroller verbunden, an den analogen Pins A4 (SDA) und A5 (SCL) findest du diese Schnittstelle (oben links findest du ebenso diese beiden Pin).

//Bibliothek zum auslesen eines Drehreglers
#include <rotary.h>

//Bibliotheken zum darstellen von Texten
//und geometrischen Figuren auf dem Display
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

//Pin-Konfiguration
#define push 2
#define a 4
#define b 3

//LED am digitalen PWM Pin D10 angeschlossen
#define led 10

//Objektinstanz mit der Pinbelegung anlegen
Rotary rotary = Rotary(a, b, push);

#define i2c_Address 0x3c
Adafruit_SH1106G display = Adafruit_SH1106G(128, 64, &Wire, -1);

int brightness = 0;

void setup() {
  //beginn der seriellen Kommunikation mit 9600 baud
  Serial.begin(9600);

  //Pin der LED als Ausgang definieren
  pinMode(led, OUTPUT);

  //Beginn der Kommunikation mit dem Display
  display.begin(i2c_Address, true);
  //leeren des Displays
  display.clearDisplay();
}

void loop() {
  //Auslesen der aktuellen Position als Wert erhalten
  //wir je nach Drehrichtung einen anderen Wert.
  unsigned char currentPosition = rotary.process();

  //Das Rotary Objekt verfügt über Funktionen mit
  //welcher wir die Drehrichtung einfach auslesen können.
  if (currentPosition == rotary.clockwise()) {
    //Wenn der Wert der Helligkeit kleiner als 255 ist, dann...
    if (brightness < 255) {
      //erhöhen der Helligkeit um 5 Schritte
      brightness = brightness + 5;
      //Aufrufen der Funktion zum schreiben der Helligkeit auf dem Display
      displayLedBrightness();
    }

  } else if (currentPosition == rotary.counterClockwise()) {
    //Wenn der Wert der Helligkeit größer als 0 ist, dann...
    if (brightness > 0) {
      //verringern der Helligkeit um 5 Schritte
      brightness = brightness - 5;
      //Aufrufen der Funktion zum schreiben der Helligkeit auf dem Display
      displayLedBrightness();
    }
  }

  //Wenn der Taster betätigt wird, dann wird ebenso eine Ausgabe getätigt.
  if (rotary.buttonPressedReleased(20)) {
    Serial.println("Taster gedrückt!");
  }

  //Schreiben der aktuellen Helligkeit an den Pin / der LED
  analogWrite(led, brightness);
}

/**
* Funktion zum Anzeigen der aktuellen Helligkeit der LED
* auf dem Display
**/
void displayLedBrightness() {
  //aktuelle Anzeige löschen
  display.clearDisplay();
  //setzen der Textfarbe auf Weiß
  display.setTextColor(SH110X_WHITE);
  //setzen der Textgröße auf 3
  display.setTextSize(3);
  //setzen der Cursorposition
  display.setCursor(50, 15);
  //schreiben der Helligkeit an die Cursorposition
  display.println(String(brightness, DEC));
  //absenden der Daten und schreiben auf dem Display
  display.display();
}
