BLITZ-O-SHIELD für den Arduino UNO von Ramser Elektronik

In diesem Beitrag möchte ich dir den Bausatz BLITZ-O-SHIELD von Ramser Elektronik für den Arduino UNO vorstellen.

Den Bausatz BLITZ-O-SHIELD – ARDUINO BLITZDETEKTOR SHIELD habe ich kostenfrei erhalten und liefer im Gegenzug diesen Beitrag und diverse Beiträge auf sozialen Kanälen, daher kennzeichne ich diesen auch als Werbung. Aber, obwohl ich diesen kostenfrei erhalten habe, gebe ich dir meine persönliche Meinung.

Wie funktioniert der Gewitterwarner?

Ein AM Verstärker & Transistor fangen ein Signal ein, welches von einem LC Schwingkreis geliefert wird. Bei einem LC Schwingkreis wird Energie zwischen einem magnetischen Feld der Spule und dem elektrischen Feld des Kondensators periodisch ausgetauscht. Der LC Schwingkreis ersetzt in diesem Bausatz die Antenne auf der Platine und ist auf ca. 500 khz abgestimmt.

Der Arduino zählt hier die Impulse, welche über AM Signale eingefangen werden. Dabei werden umso mehr Pulse gemessen, je näher ein Blitz einschlägt.

Auf der Seite https://www.ramser-elektro.at/blitz-o-shield-der-gewitter-detektor/ findest du eine sehr ausführliche Erläuterung der Schaltung und der Entstehung zu dieser, wenn du also mehr erfahren möchtest, dann empfehle ich dir diese.

Der Bausatz verfügt über drei LEDs (rot, gelb, grün und weiß) über diese kann man visuell ablesen, welche aktuelle Warnstufe vorliegt.

Löten der Platine

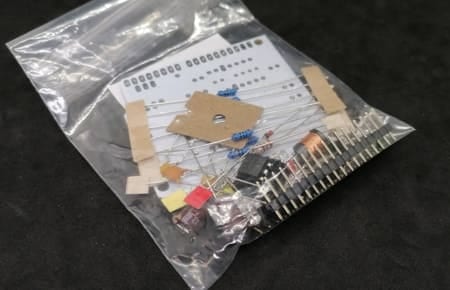

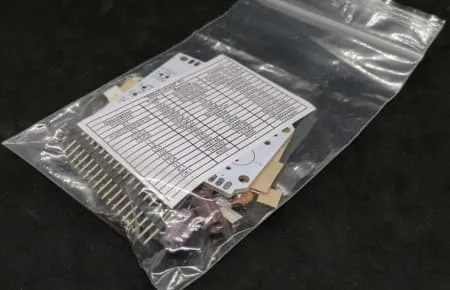

Du bekommst diesen Bausatz in zwei Varianten, zum einen nur die leere Platine und dann noch den Bausatz zum selber löten. In meinem Fall habe ich den Bausatz erhalten, welchen ich zunächst zusammenlöten werde.

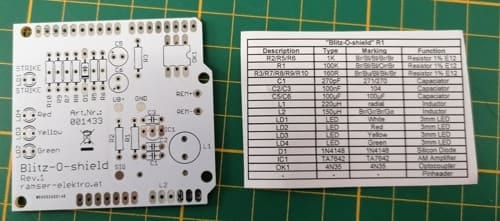

Für die korrekte Platzierung der Bauteile, liegt dem Bausatz ein kleiner Plan bei, sollte dieser nicht ausreichend sein, findest du aber auch auf der Webseite vom Hersteller eine ausführliche Anleitung (bereits oben verlinkt).

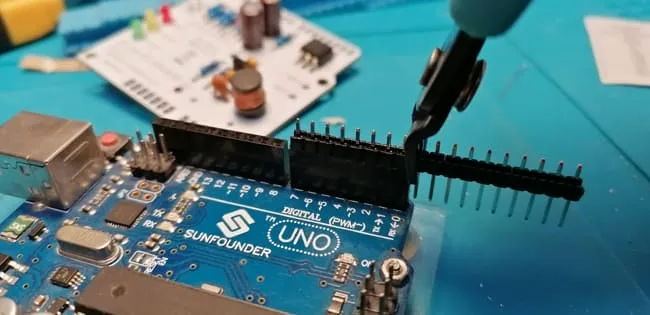

Die Stiftleisten lassen sich prima auf die korrekte Länge kürzen, wenn du diese auf einen Arduino UNO steckst und dann mit einem Seitenschneider abschneidest.

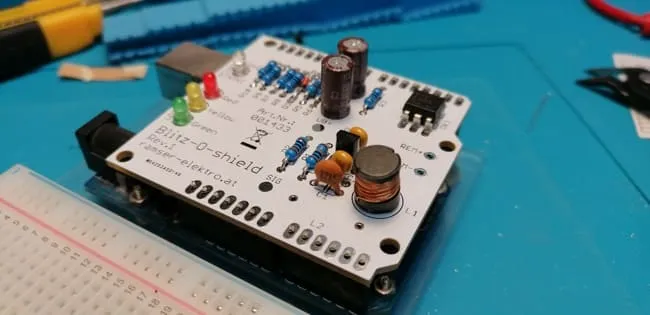

Wenn du die Stiftleisten angepasst hast, dann steckst du diese auf den Arduino UNO und platzierst die Platine darauf. Damit kannst du nun die Platine mit den Stiftleisten verbinden und kannst dir somit sicher sein, dass diese im korrekten Winkel angebracht werden.

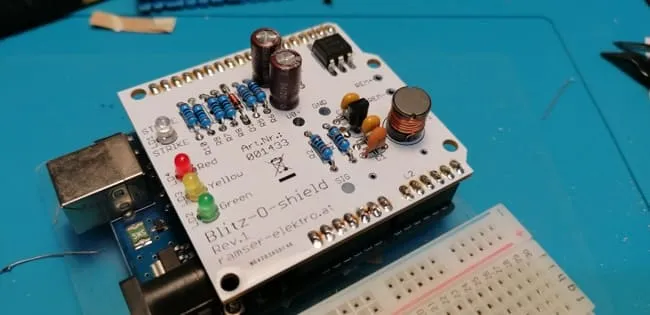

Ich habe zum Schluss noch die Platine mit Aceton gesäubert und somit das Lötfett entfernt.

Programmieren in der Arduino IDE 2.0

Von Ramser Elektronik erhältst du ebenso ein fertiges Programm, welches du auf deinen Arduino aufspielen und sofort verwenden kannst. Dieses Programm findest du unter Downloads auf der Seite https://www.ramser-elektro.at/support/downloads/bausaetze-downloads/.

Ich habe mir die Freiheit genommen, das Programm etwas aufzuräumen und umzustrukturieren. Im Grunde ist es aber noch dasselbe wie vom Hersteller!

Testen des Blitz-O-Shield

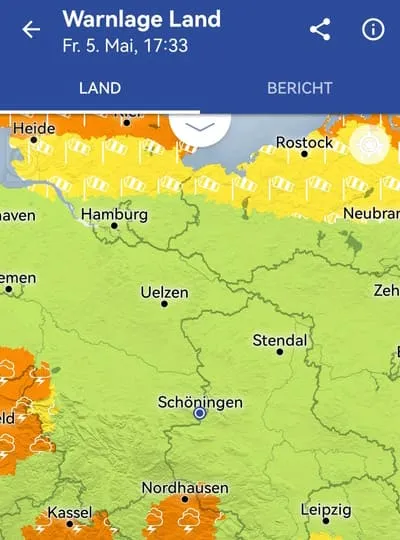

Für heute Abend (05.05.2023) ist bei uns in Niedersachsen ein Gewitter angekündigt, jedoch nicht in unserer Region.

Jedoch kann man das Shield auch mit einem elektrischen / Piezo Feuerzeug testen.

Durch das Durchdrücken des Tasters am Feuerzeug wird ein kleiner elektrischer Impuls ausgegeben, welcher am Shield mit einem Aufleuchten der weißen LED „STRIKE“ quittiert wird.

Fazit & Ausblick

Der Aufbau war recht einfach, jedoch musste ich bei den LEDs auf die Onlinehilfe zurückgreifen, denn auf der Platine sind die Kontakte nicht erkennbar gewesen. Aber dafür ist ja auch schließlich die Aufbauanleitung da.

Da bei uns zzt. kein Gewitter angekündigt ist, konnte ich bis heute das Shield nicht testen, jedoch mit einem Piezo Feuerzeug konnte ich die weiße LED zum Aufleuchten bringen (siehe kurzes Video).

Im nächsten Schritt möchte ich nun den Code in eine Bibliothek umschreiben um und dir gerne zeigen, wie du diese Signale per IFTTT auf dein Handy schicken lässt.
