Arduino zu Raspberry Pi: Bluetooth für die Übertragung von Sensorwerten einsetzen

Posted on 1. Dezember 202310. März 2024 by Stefan Draeger

Im letzten Beitrag Drahtlose Datenübertragung: Python-Skript für Bluetooth-Kommunikation mit Mikrocontroller habe ich dir bereits ein Python-Skript gezeigt, wie man Daten vom Raspberry Pi an einen beliebigen Mikrocontroller senden kann. Hier soll es nun die andere Richtung gehen und die Daten sollen vom Mikrocontroller an einen Raspberry Pi gesendet werden.

Arduino zu Raspberry Pi: Bluetooth für die Übertragung von Sensorwerten einsetzen
Arduino zu Raspberry Pi: Bluetooth für die Übertragung von Sensorwerten einsetzen

Der Mikrocontroller in diesem Fall ist ein Arduino UNO R3 an welchem ein DHT11 Sensor angeschlossen ist. Der DHT11 Sensor liefert die Messdaten zur Temperatur sowie die rel. Luftfeuchtigkeit. Es bietet sich hier an, diese Daten im JSON Format zu senden.

Inhaltsverzeichnis

  • Aufbau der Schaltung – DHT11 Sensor mit HC-06 Bluetoothmodul am Arduino UNO R3
  • Aufbau der Programme auf dem Arduino & Raspberry Pi
  • Schreiben des Programmes in der Arduino IDE
    • Einfaches senden einer festen Zeichenkette via Bluetooth vom Arduino an den Raspberry Pi
    • Übertragen von Sensordaten vom Arduino via Bluetooth an den Raspberry Pi
    • Was ist ein JSON-Format und warum sollte man dieses verwenden?
      • Ein Beispiel mit JSON-Daten und Sensorwerte
  • Aufarbeiten der JSON-Daten via Python-Skript
  • Fazit & Ausblick zu Bluetoothverbindung mit dem Arduino & Raspberry Pi

Aufbau der Schaltung – DHT11 Sensor mit HC-06 Bluetoothmodul am Arduino UNO R3

Bauen wir zunächst die kleine Schaltung auf und schließen einen DHT11 Sensor sowie das Bluetooth Modul HC-06 an den Arduino UNO R3 an.

Für den Aufbau der Schaltung benötigst du:

  • einen Arduino UNO R3*,
  • ein USB-Datenkabel*,
  • einen DHT11 Sensor*,
  • ein HC-06 Bluetooth Modul*,
  • diverse Breadboardkabel*,
  • ein 400 Pin Breadboard*

Hinweis von mir: Die mit einem Sternchen (*) markierten Links sind Affiliate-Links. Wenn du über diese Links einkaufst, erhalte ich eine kleine Provision, die dazu beiträgt, diesen Blog zu unterstützen. Der Preis für dich bleibt dabei unverändert. Vielen Dank für deine Unterstützung!

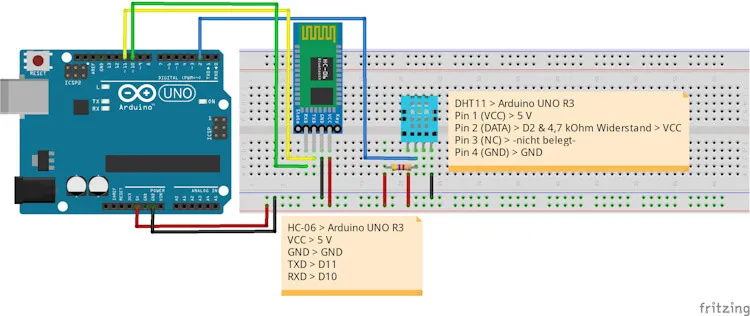

Schaltung - Arduino UNO R3 mit Bluetooth Modul HC-06 und DHT11 Sensor
Schaltung – Arduino UNO R3 mit Bluetooth Modul HC-06 und DHT11 Sensor

Statt einem Arduino UNO R3 kannst du auch einen Arduino Nano V3 oder Arduino Leonardo, Arduino Mega 2560 R3 verwenden.

Den DHT11 Sensor bekommst du als losen Baustein wie du diesen in der Schaltung siehst und auch auf einer kleinen Platine mit nur 3 Kontakten. Bei den Modulen mit nur 3 Kontakten entfällt die Schaltung mit dem 4,7 kOhm Widerstand!

Varianten des DHT11 Sensors
Varianten des DHT11 Sensors

Aufbau der Programme auf dem Arduino & Raspberry Pi

Im nachfolgenden YouTube-Video erläutere ich dir wie die Programme funktionieren.

Senden von Messdaten eines DHT11 Sensors vom Arduino an den Raspberry Pi via Bluetooth
Dieses Video auf YouTube ansehen.

Schreiben des Programmes in der Arduino IDE

Einfaches senden einer festen Zeichenkette via Bluetooth vom Arduino an den Raspberry Pi

Als Erstes möchte ich dir gerne zeigen, wie du eine Zeichenkette vom Arduino UNO R3 via Bluetooth an den Raspberry Pi senden kannst. Wie erwähnt arbeitet das Bluetooth Modul HC-06 mit einer einfachen seriellen Schnittstelle und somit ist der Code von dem Arduino selber wieder recht einfach gehalten.

//Bibliothek zum erzeugen neuer serieller Schnittstellen
//an digitalen Pins.
#include <SoftwareSerial.h>

//Bluetooth Modul HC-06 an den Pins verbunden
//TXD > D11
//RXD > D10
SoftwareSerial BT(11,10);

void setup() {
  //beginn der seriellen Kommunikation mit 9600 baud
  //dieser Wert muss mit dem auf dem Zielgerät übereinstimmen
  BT.begin(9600);
}

void loop() {
  //Senden von der Zeichenkette "Hallo Welt!"
  BT.write("Hallo Welt!");
  //eine Pause von 2 Sekunden
  delay(2000);
}

Wenn wir dieses Programm auf den Arduino übertragen haben, dann können wir zum Raspberry Pi wechseln und dort die Verbindung zum Arduino bzw. Bluetooth Modul HC-06 aufbauen.

Zunächst müssen wir die MAC-Adresse des Bluetooth Moduls herausfinden (soweit uns diese bereits nicht bekannt ist).

pi@raspberrypi:~/Python/BluetoothReceiveData $ bluetoothctl

Agent registered
[bluetooth]# scan on
Discovery started
[CHG] Controller B8:27:EB:AA:D5:1A Discovering: yes
[NEW] Device 7D:31:1B:0A:67:3B 7D-31-1B-0A-67-3B
[NEW] Device DE:28:81:28:4A:5C ID205L
[CHG] Device 20:15:12:15:21:33 RSSI: -46
[bluetooth]# info 20:15:12:15:21:33
Device 20:15:12:15:21:33 (public)
        Name: HC-06
        Alias: HC-06
        Class: 0x00001f00
        Paired: yes
        Trusted: yes
        Blocked: no
        Connected: no
        LegacyPairing: yes
        UUID: Serial Port               (00001101-0000-1000-8000-00805f9b34fb)
        RSSI: -46
[bluetooth]# exit

In meinem Fall hat das Modul die MAC-Adresse 20:15:12:15:21:33.

Nun müssen wir zu diesem eine Verbindung aufbauen, das ist mit nur einer kleinen Befehlszeile möglich:

sudo rfcomm bind rfcomm0 20:15:12:15:21:33

Von nun an wird in die Datei /dev/rfcomm0 die Daten geschrieben, welche über Bluetooth empfangen wurden.

Mit dem Befehl cat können wir uns diese dann fortlaufend anzeigen lassen.

pi@raspberrypi:~/Python/BluetoothReceiveData $ cat /dev/rfcomm0
Hallo Welt!Hallo Welt!Hallo Welt!

Um die Verbindung zum Bluetooth Modul zu beenden, müssen wir den nachfolgenden Befehl eingeben, jedoch bedenke, dass dann auch alle Daten gelöscht werden, welche empfangen wurden!

sudo rfcomm unbind rfcomm0

Damit wir die Daten also weiterhin behalten müssen wir uns diese speichern, hier werde ich dir ein kleines Python-Skript anbieten, welches die Daten von der seriellen Schnittstelle liest und in eine Datei schreibt.

In meinem Arduino Programm sende ich die Daten alle 2 Sekunden daher werden auch leere Zeichen empfangen diese filtere ich heraus.

Zusätzlich schreibe ich diese Daten in eine Datei, welche als Dateinamen einen Zeitstempel trägt, dieses erleichtert das Ordnen der Daten welche empfangen wurden.

import serial
import time

appendTimestamp = True
serialData = None
try:
  while True:
    with serial.Serial('/dev/rfcomm0', timeout=1, baudrate=9600) as data:
      print("Verbunden mit ", data.name)
      print("Zum beenden Strg+C betaetigen!")
      while True:
        serialData = data.readline().decode('utf-8').strip()
        if len(serialData) > 0:
          if appendTimestamp :
            serialData = time.strftime('[%d.%m.%Y %H:%M:%S] ') + serialData
          print(serialData)
          filename = time.strftime('%d%m%Y') + data.name.replace("/","_") + ".txt"
          with open(filename, "a") as file:
            file.write(serialData)
            file.write("\r")
except KeyboardInterrupt:
  exit()
except IOError as ioEx:
  print("Unerwarteter Fehler aufgetreten")
  print(f"{ioEx=}, {type(ioEx)=}", )
  exit()

Auf der Konsole starten wir das Skript mit „python testSerial.py“ es wird dann eine Verbindung aufgebaut und die Daten fortlaufend ausgegeben und parallel in die Datei geschrieben.

python testSerial.py
Verbunden mit  /dev/rfcomm0
Zum beenden Strg+C betaetigen!
[28.11.2023 20:27:33] Hallo Welt!
[28.11.2023 20:27:35] Hallo Welt!
[28.11.2023 20:27:37] Hallo Welt!
[28.11.2023 20:27:39] Hallo Welt!
[28.11.2023 20:27:41] Hallo Welt!
[28.11.2023 20:27:43] Hallo Welt!

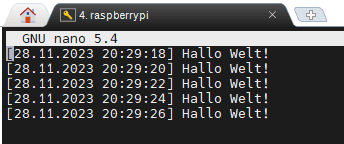

Empfangene Daten vom Arduino via Bluetooth auf dem Raspberry Pi
Empfangene Daten vom Arduino via Bluetooth auf dem Raspberry Pi

Übertragen von Sensordaten vom Arduino via Bluetooth an den Raspberry Pi

Nachdem wir eine feste Zeichenkette vom Arduino an den Raspberry Pi gesendet haben, wollen wir nun Sensordaten senden. In meinem Fall verwende ich wie eingangs gezeigt den DHT11 Sensor, dieser liefert die Temperatur sowie die relative Luftfeuchtigkeit.

Um die Sensordaten des DHT11 Sensors via Bluetooth zu übertragen, bietet es sich an diese im JSON-Format zu übertragen.

Was ist ein JSON-Format und warum sollte man dieses verwenden?

Das JSON-Format eignet sich besonders für die Datenübertragung von Sensordaten aufgrund seiner Leichtgewichtigkeit, menschenlesbaren Struktur und universellen Unterstützung in verschiedenen Programmiersprachen. Die klare Schlüssel-Wert-Paar-Struktur ermöglicht eine präzise Darstellung von Sensorwerten wie Temperatur und Luftfeuchtigkeit, während die einfache Handhabung in Python und anderen Sprachen die Integration und Verarbeitung der Daten erleichtert. Dies fördert eine effiziente und zuverlässige Kommunikation zwischen Geräten wie dem Arduino UNO R3 und dem Raspberry Pi.

Ein Beispiel mit JSON-Daten und Sensorwerte

Wie erwähnt ist ein Datensatz im JSON-Format von Menschen einfach lesbar und auch kannst du dieses theoretisch selber schreiben.

{
    "temperatur": "34°C",
    "rel.Luftfeuchtigkeit": "30%"
}

Es gibt auch die Möglichkeit Listen in JSON-Daten zu verpacken und so kannst du deine Daten zunächst aufzeichnen und dann in einem Rutsch an den Raspberry Pi versenden.

{
    "liste": [
        {
            "zeitstempel": 1700675735,
            "temperatur": "34°C",
            "rel.Luftfeuchtigkeit": "30%"
        },
        {
            "zeitstempel": 1700675935,
            "temperatur": "32°C",
            "rel.Luftfeuchtigkeit": "31%"
        },
        {
            "zeitstempel": 1700975735,
            "temperatur": "30°C",
            "rel.Luftfeuchtigkeit": "29%"
        }
    ]
}

Wie du am Arduino Daten im JSON-Format speicherst, hatte ich dir bereits im veröffentlichten Beitrag JSON-Format zur Datenübertragung zwischen zwei Mikrocontroller gezeigt.

Hier möchte ich jedoch einfach nur die beiden Sensordaten in einen String speichern und dann absenden.

//Bibliothek zum auslesen des DHT11 Sensors
#include <DHTStable.h>

//Bibliothek zum erzeugen neuer serieller Schnittstellen
//an digitalen Pins.
#include <SoftwareSerial.h>

//Bluetooth Modul HC-06 an den Pins verbunden
//TXD > D11
//RXD > D10
SoftwareSerial BT(11,10);

//Initialisieren eines Objektes vom Typ DHTStable
DHTStable DHT;
//Der Sensor ist am digitalen Pin D5 angeschlossen
#define DHT11_PIN 5

void setup() {
  Serial.begin(9600);
  //beginn der seriellen Kommunikation mit 9600 baud
  //dieser Wert muss mit dem auf dem Zielgerät übereinstimmen
  BT.begin(9600);
}

void loop() {
  //Anfordern der Sensorwerte,
  //zusätzlich gibt diese Funktion einen Status zurück
  //Wenn dieser Status gleich DHTLIB_OK ist, dann sollen
  //die Werte ausgelesen und abgesendet werden.
  int check = DHT.read11(DHT11_PIN);
  if (check == DHTLIB_OK){
    //Auslesen der Temperatur und kürzen auf eine Stelle nach dem Komma
    String temperatur = String(DHT.getTemperature(), 1);
    //Auslesen der relativen Luftfeuchtigkeit und kürzen auf eine Stelle nach dem Komma
    String relLuftfeuchtigkeit = String(DHT.getHumidity(), 1);
    //Aufbau der JSON Daten
    String jsonData = "{\"temperatur\": \""+temperatur+"°C\", \"rel.Luftfeuchtigkeit\": \""+relLuftfeuchtigkeit+"%\"}";
    //ausgeben der Daten auf der seriellen Schnittstelle des Arduino
    Serial.println(jsonData);
    //senden der Daten via Bluetooth
    BT.write(jsonData.c_str());
    //Der DHT11 Sensor liefert alle 1,5 Sekunden einen neuen Messwert, daher ist eine Pause
    //von 2 Sekunden ratsam.
    delay(2000);
  } else {
    //Im Fehlerfall soll eine Nachricht abgesendet werden.
    String msg = "Fehler bei der Kommunikation mit dem DHT11 Sensor!";
    Serial.println(msg);
    BT.write(msg.c_str());
  }
}

Wenn wir das kleine Programm auf dem Arduino ausführen, dann wird auf der seriellen Schnittstelle die Daten des DHT11 Sensors im JSON-Format ausgegeben.

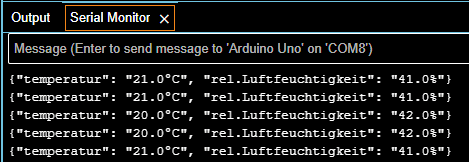

Ausgabe der Daten des DHT11 Sensors im JSON-Format auf der seriellen Schnittstelle
Ausgabe der Daten des DHT11 Sensors im JSON-Format auf der seriellen Schnittstelle

Das Python-Skript hat einen kleinen „Schalter“ für den Zeitstempel, ich habe diesen deaktiviert so das kein zusätzlicher Zeitstempel gespeichert wird. Dieses entfernen des Zeitstempels erleichtert uns das spätere parsen der Textdatei!

pi@raspberrypi:~/Python/BluetoothReceiveData $ python testSerial.py
Verbunden mit  /dev/rfcomm0
Zum beenden Strg+C betaetigen!
{"temperatur": "20.0°C", "rel.Luftfeuchtigkeit": "41.0%"}
{"temperatur": "20.0°C", "rel.Luftfeuchtigkeit": "42.0%"}
{"temperatur": "19.0°C", "rel.Luftfeuchtigkeit": "42.0%"}
{"temperatur": "20.0°C", "rel.Luftfeuchtigkeit": "45.0%"}
{"temperatur": "20.0°C", "rel.Luftfeuchtigkeit": "42.0%"}
{"temperatur": "20.0°C", "rel.Luftfeuchtigkeit": "43.0%"}
{"temperatur": "19.0°C", "rel.Luftfeuchtigkeit": "42.0%"}
{"temperatur": "19.0°C", "rel.Luftfeuchtigkeit": "43.0%"}

Aufarbeiten der JSON-Daten via Python-Skript

Die Daten haben wir nun auf dem Raspberry Pi empfangen und in einer Textdatei gespeichert. Und können diese Zeileweise parsen und als CSV-Datei umwandeln.

import json
import csv

# Pfad zur JSON-Datei
json_file_path = '29112023_dev_rfcomm0.txt'

# Lese JSON-Daten aus der Datei
with open(json_file_path, 'r') as json_file:
    # Lade JSON-Daten
    json_data_list = [json.loads(line) for line in json_file]

# Pfad zur CSV-Datei
csv_file_path = 'output.csv'

# Oeffne CSV-Datei im Schreibmodus
with open(csv_file_path, 'w', newline='') as csvfile:
    # CSV-Schreibobjekt erstellen
    csv_writer = csv.writer(csvfile)

    # Schreibe die Headerzeile
    header = ["temperatur", "rel.Luftfeuchtigkeit"]
    csv_writer.writerow(header)

    # Schreibe die Daten
    for data in json_data_list:
        row = [data["temperatur"], data["rel.Luftfeuchtigkeit"]]
        csv_writer.writerow(row)

print(f'Die JSON-Daten aus der Datei {json_file_path} wurden in die CSV-Datei {csv_file_path} umgewandelt.')

Im Skript wird der Dateiname angegeben und danach auf der Konsole mit dem Befehl „python convertJsonCSV.py“ gestartet.

pi@raspberrypi:~/Python/BluetoothReceiveData $ python convertJsonCSV.py
Die JSON-Daten aus der Datei 29112023_dev_rfcomm0.txt wurden in die CSV-Datei output.csv umgewandelt.

Die CSV-Datei mit den Daten wird parallel zum Skript abgelegt und kann nun in zbsp. Microsoft Excel geladen und visualisiert werden.
Umgewandelte Daten von JSON in CSV
Umgewandelte Daten von JSON in CSV

Fazit & Ausblick zu Bluetoothverbindung mit dem Arduino & Raspberry Pi

Mit diesem Beitrag habe ich dir nun gezeigt wie du Daten vom Arduino an den Raspberry Pi senden kannst. Im nächsten Beitrag möchte ich dir dann zeigen wie du dieses mit dem Raspberry Pi Pico W machen kannst. Dieser kleine Mikrocontroller verfügt über WiFi und seit dem Firmwareupdate auch über Bluetooth.

Schreibe einen Kommentar Antworten abbrechen

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Fragen oder Feedback?

Du hast eine Idee, brauchst Hilfe oder möchtest Feedback loswerden?
Support-Ticket erstellen

Newsletter abonnieren

Bleib auf dem Laufenden: Erhalte regelmäßig Updates zu neuen Projekten, Tutorials und Tipps rund um Arduino, ESP32 und mehr – direkt in dein Postfach.

Jetzt Newsletter abonnieren

Unterstütze meinen Blog

Wenn dir meine Inhalte gefallen, freue ich mich über deine Unterstützung auf Tipeee.
So hilfst du mit, den Blog am Leben zu halten und neue Beiträge zu ermöglichen.

draeger-it.blog auf Tipeee unterstützen

Vielen Dank für deinen Support!
– Stefan Draeger

Kategorien

Tools

  • Unix-Zeitstempel-Rechner
  • ASCII Tabelle
  • Spannung, Strom, Widerstand und Leistung berechnen
  • Widerstandsrechner
  • 8×8 LED Matrix Tool
  • 8×16 LED Matrix Modul von Keyestudio
  • 16×16 LED Matrix – Generator

Links

Blogverzeichnis Bloggerei.de TopBlogs.de das Original - Blogverzeichnis | Blog Top Liste Blogverzeichnis trusted-blogs.com

Stefan Draeger
Königsberger Str. 13
38364 Schöningen

Tel.: 01778501273
E-Mail: info@draeger-it.blog

Folge mir auf

  • Impressum
  • Datenschutzerklärung
  • Disclaimer
  • Cookie-Richtlinie (EU)
©2025 Technik Blog | Built using WordPress and Responsive Blogily theme by Superb
Cookie-Zustimmung verwalten
Wir verwenden Technologien wie Cookies, um Geräteinformationen zu speichern und/oder darauf zuzugreifen. Wir tun dies, um das Surferlebnis zu verbessern und um personalisierte Werbung anzuzeigen. Wenn Sie diesen Technologien zustimmen, können wir Daten wie das Surfverhalten oder eindeutige IDs auf dieser Website verarbeiten. Wenn Sie Ihre Zustimmung nicht erteilen oder zurückziehen, können bestimmte Funktionen beeinträchtigt werden.
Funktional Immer aktiv
Die technische Speicherung oder der Zugang ist unbedingt erforderlich für den rechtmäßigen Zweck, die Nutzung eines bestimmten Dienstes zu ermöglichen, der vom Teilnehmer oder Nutzer ausdrücklich gewünscht wird, oder für den alleinigen Zweck, die Übertragung einer Nachricht über ein elektronisches Kommunikationsnetz durchzuführen.
Vorlieben
Die technische Speicherung oder der Zugriff ist für den rechtmäßigen Zweck der Speicherung von Präferenzen erforderlich, die nicht vom Abonnenten oder Benutzer angefordert wurden.
Statistiken
Die technische Speicherung oder der Zugriff, der ausschließlich zu statistischen Zwecken erfolgt. Die technische Speicherung oder der Zugriff, der ausschließlich zu anonymen statistischen Zwecken verwendet wird. Ohne eine Vorladung, die freiwillige Zustimmung deines Internetdienstanbieters oder zusätzliche Aufzeichnungen von Dritten können die zu diesem Zweck gespeicherten oder abgerufenen Informationen allein in der Regel nicht dazu verwendet werden, dich zu identifizieren.
Marketing
Die technische Speicherung oder der Zugriff ist erforderlich, um Nutzerprofile zu erstellen, um Werbung zu versenden oder um den Nutzer auf einer Website oder über mehrere Websites hinweg zu ähnlichen Marketingzwecken zu verfolgen.
Optionen verwalten Dienste verwalten Verwalten von {vendor_count}-Lieferanten Lese mehr über diese Zwecke
Einstellungen anzeigen
{title} {title} {title}
