Für ein aktuelles Projekt benötige ich ein 3 Farben RGB LED Modul.
Bei amazon.de habe ich folgendes kleine Modul gefunden:
Technische Daten
- Größe 10 mm x 15,5 mm
- Leistungsaufnahme pro LED ca. 20mA

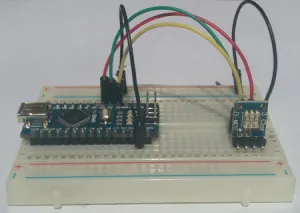

Der Schaltplan
Der Schaltplan ist denkbar einfach:
Das SMD LED Modul hat auf der Rückseite die Beschriftungen für die PINS (BLUE, GREEN, RED, GND) welche für dieses Beispiel wie folgt angeschlossen wurden.
- PIN “BLUE” an digital D2
- PIN “GREEN” an digital D3
- PIN “RED” an digital D4
- PIN “GND” an GND
Die PINS können natürlich frei gewählt und müssen nur im Quellcode angepasst werden.
Der Quellcode
/* * Dateiname: lektion11_3farbsmdled.ino * Thema: 3 Farb SMD LED Modul */ #define BLUE_LED 2 /* PIN für die blaue LED */ #define RED_LED 4 /* PIN für die rote LED */ #define GREEN_LED 3 /* PIN für die grüne LED */ /* Einstellungen setzen */ void setup(){ pinMode(BLUE_LED, OUTPUT); /* Setzt den PIN für die blaue LED als Ausgang. */ pinMode(RED_LED, OUTPUT); /* Setzt den PIN für die rote LED als Ausgang. */ pinMode(GREEN_LED, OUTPUT); /* Setzt den PIN für die grüne LED als Ausgang. */ } void loop(){ int value; /* Erzeugt einen fade Effekt von rot -> grün */ for (value = 0; value <=255; value++){ analogWrite(RED_LED,255 - value); /* Zieht vom maximalen Wert der Farbe (255) den aktuellen Wert aus der For Schleife ab. */ analogWrite(GREEN_LED, value); /* Setzt den aktuellen Wert aus der For Schleife.*/ delay(10); /* 10 millisekunden Pause*/ } /* Erzeugt einen fade Effekt von grün -> blau */ for (value = 0; value <=255; value++){ analogWrite(GREEN_LED,255 - value); analogWrite(BLUE_LED, value); delay(10); } /* Erzeugt einen fade Effekt von blau -> rot */ for (value = 0; value <=255; value++){ analogWrite(BLUE_LED,255 - value); analogWrite(RED_LED, value); delay(10); } }

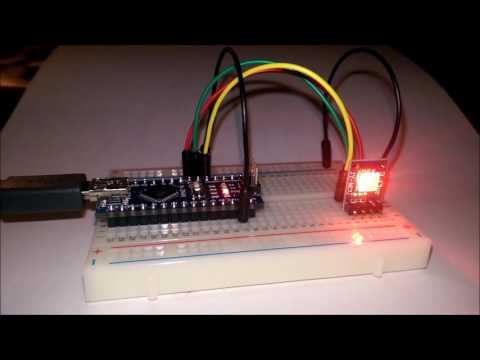

Das Video
Ein Fazit
Ein schönes und vor allem unkompliziertes Modul, jedoch sind die LEDs etwas weit auseinander, sodass man da noch einen LED-Diffusors darüber platzieren sollte.
Man sollte jedoch nicht direkt in das Licht blicken, da dieses schon recht unangenehm anfühlt.
